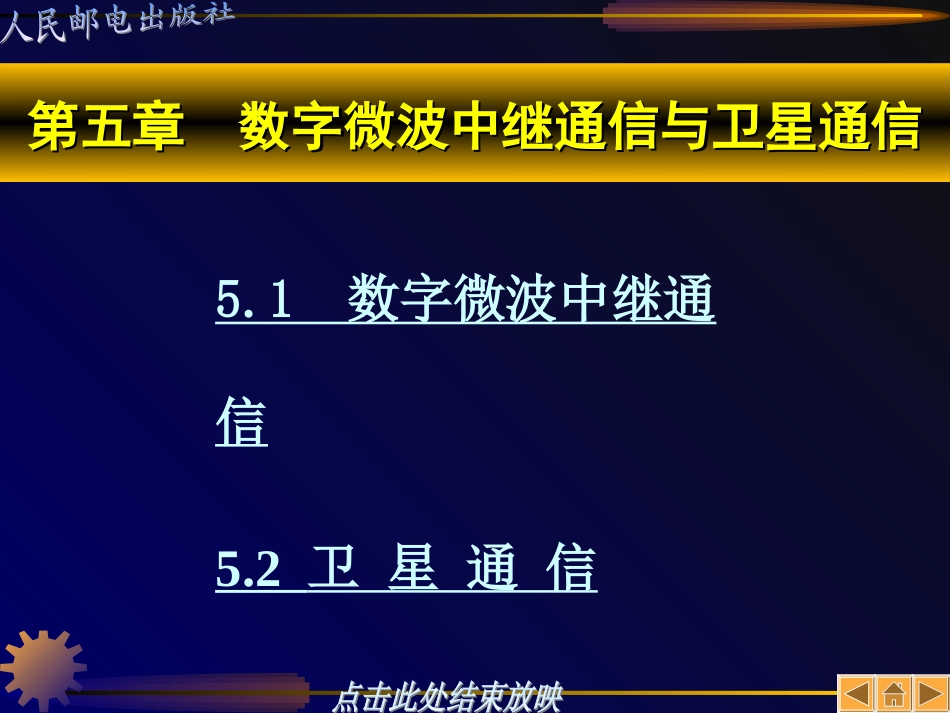

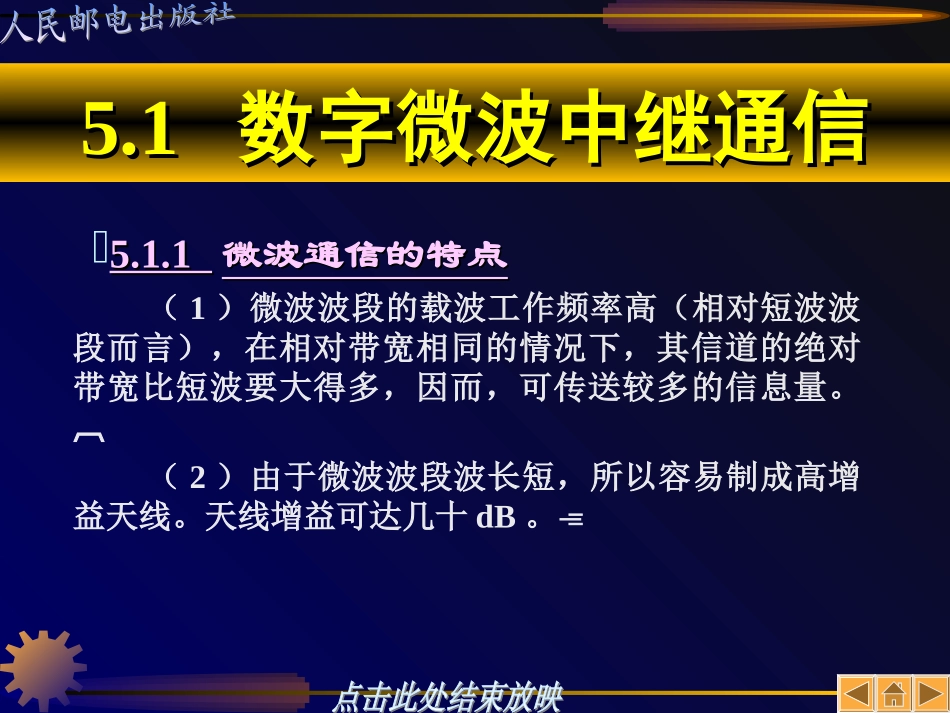

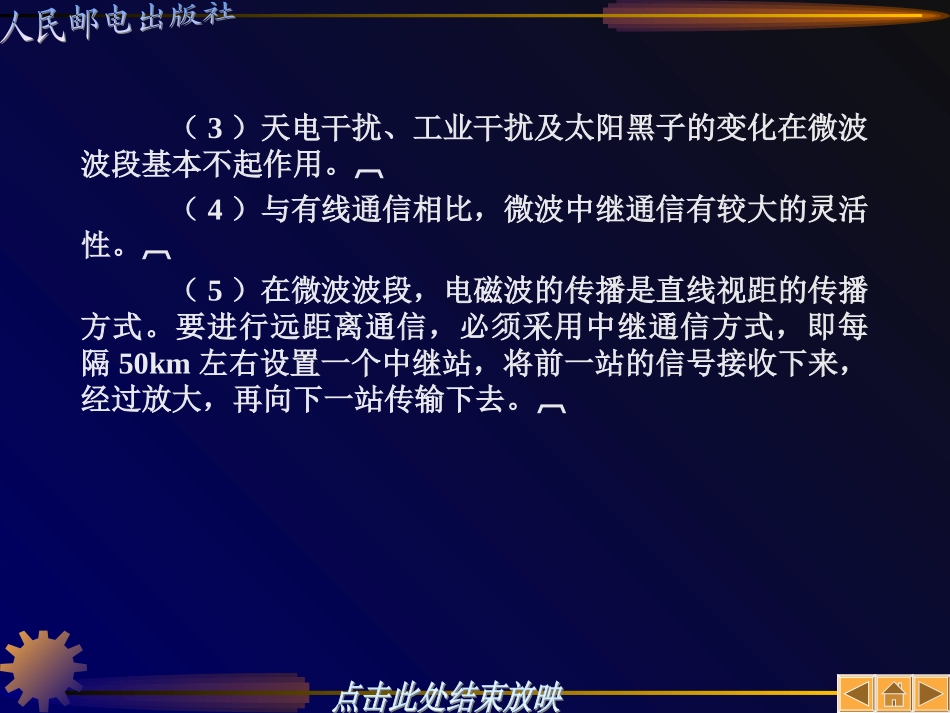

第五章数字微波中继通信与卫星通信第五章数字微波中继通信与卫星通信5.1数字微波中继通信5.2卫星通信5.15.1数字微波中继通信数字微波中继通信5.1.15.1.1微波通信的特点微波通信的特点（1）微波波段的载波工作频率高（相对短波波段而言），在相对带宽相同的情况下，其信道的绝对带宽比短波要大得多，因而，可传送较多的信息量。（2）由于微波波段波长短，所以容易制成高增益天线。天线增益可达几十dB。（3）天电干扰、工业干扰及太阳黑子的变化在微波波段基本不起作用。（4）与有线通信相比，微波中继通信有较大的灵活性。（5）在微波波段，电磁波的传播是直线视距的传播方式。要进行远距离通信，必须采用中继通信方式，即每隔50km左右设置一个中继站，将前一站的信号接收下来，经过放大，再向下一站传输下去。5.1.25.1.2数字微波通信系统的组成数字微波通信系统的组成数字微波系统方框图如图5-1-1所示。微波站分为两大类：终端站和中继站。5.1.35.1.3数字信号的调制与解调数字信号的调制与解调数字信号的调制与解调是数字微波通信中的关键技术。图5-1-1数字微波通信系统方框图图5-1-2正弦信号的旋转相量表示11．四相移相键控（．四相移相键控（44PSKPSK或或QPSKQPSK））4PSK调制如图5-1-3所示。由图可见，输入的二进制码流（信息速率为fb）经串并变换，转变为并行的两路二进制码流，其速率是fb/2。图5-1-34PSK示意图22．正交幅度调制（．正交幅度调制（QAMQAM））M-QAM调制器方框图如图5-1-4所示。M-QAM信号是一种幅度、相位复合调制信号。M表示已调波的状态数，不同状态与不同的幅度和相位相对应。图5-1-4M-QAM调制器方框图33．解调．解调数字微波的发送端通过调制把基带信号变成微波频带信号，接收端通过解调把频带信号逆变换为基带信号。44．各种调制方式性能比较．各种调制方式性能比较（（11）各种调制方式信道频带利用率）各种调制方式信道频带利用率2ASK方式的高频信道利用率为fb／2fb=1／2bit／s,Hz2FSK方式的高频信道利用率为fb／[(fc2－fc1+2fb]＜1／2bit／s，Hz（（22）误码性能比较）误码性能比较经分析可得如下结论：在信噪比相同的情况下，多相调制的相数越多，误码率越高。对不同的调制方式，当已调波相量点数相同时，M-QAM、M-PSK、M-ASK误码率依次增高。5.25.2卫星通信卫星通信5.2.15.2.1卫星通信概述卫星通信概述卫星通信是利用地球卫星作为中继站转发微波信号，在两个或多个地球站之间进行通信。卫星与地球的相对位置关系如图5-2-1所示。图5-2-1静止卫星通信示意图卫星通信具有以下特点。（1）卫星通信覆盖区域大、通信距离远，在跨越高山、海洋时，更能显示其优越性。（2）卫星通信便于实现多址连接。（3）工作频带宽，通信容量大，适用于多种业务（例如电话、传真、电视、高速数据等）传输。（4）通信质量好、可靠性高。5.2.25.2.2卫星通信系统的组成卫星通信系统的组成11．系统构成．系统构成卫星通信系统组成方框图如图5-2-2所示。图5-2-2卫星通信系统组成方框图22．通信卫星的组成及功能．通信卫星的组成及功能通信卫星由天线分系统、通信分系统、遥测与指令分系统、控制分系统和电源分系统五部分组成，如图5-2-3所示。图5-2-3通信卫星的组成（1）天线分系统：卫星天线有两类。一类是遥测、遥控和信标天线，一般采用全向天线，以便可靠地接收地面指令和向地面发射遥测数据和信标。（2）通信分系统：卫星上的通信分系统又称转发器，起通信中继器的作用。它实际是一部宽频带收发信机，对它的基本要求是以最小的附加噪声和失真，并以足够的功率，安全可靠地为地球站转发无线电信号。（3）遥测与指令系统：其功能是了解星内设备的工作情况；对卫星的工作、位置和姿态进行控制。（4）控制分系统：共有两种控制，一是姿态控制，二是位置控制。（5）电源分系统：常用的电源有太阳能电池和化学能电池。33．地球站设备．地球站设备（（11）地球站的组成和性能要求）地球站的组成和性能要求图5-2-4所示为标准地球站的方框图。从图中可以看出，地球站由天线系统、发...
