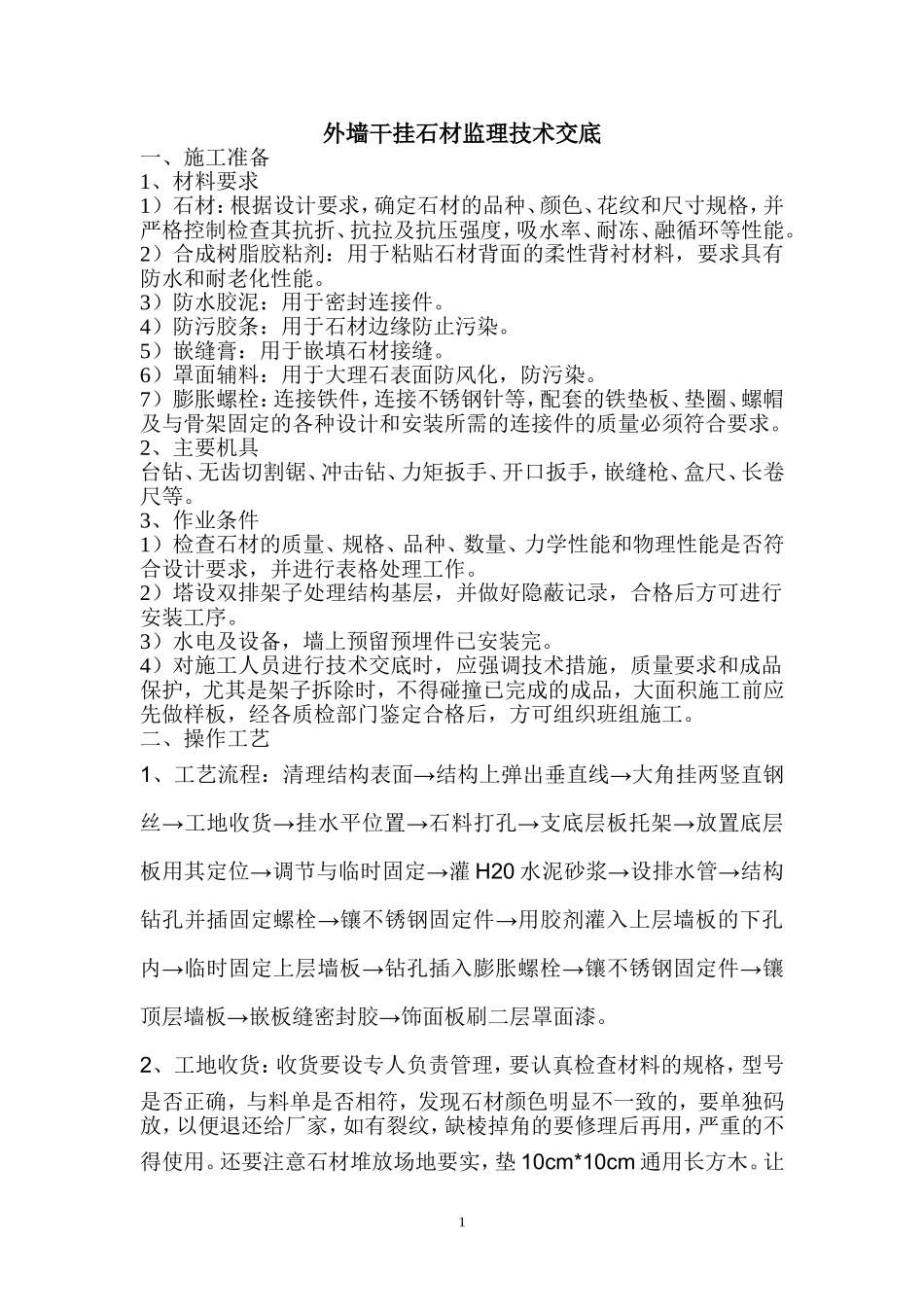

1外墙干挂石材监理技术交底一、施工准备1、材料要求1）石材：根据设计要求，确定石材的品种、颜色、花纹和尺寸规格，并严格控制检查其抗折、抗拉及抗压强度，吸水率、耐冻、融循环等性能。2）合成树脂胶粘剂：用于粘贴石材背面的柔性背衬材料，要求具有防水和耐老化性能。3）防水胶泥：用于密封连接件。4）防污胶条：用于石材边缘防止污染。5）嵌缝膏：用于嵌填石材接缝。6）罩面辅料：用于大理石表面防风化，防污染。7）膨胀螺栓：连接铁件，连接不锈钢针等，配套的铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需的连接件的质量必须符合要求。2、主要机具台钻、无齿切割锯、冲击钻、力矩扳手、开口扳手，嵌缝枪、盒尺、长卷尺等。3、作业条件1）检查石材的质量、规格、品种、数量、力学性能和物理性能是否符合设计要求，并进行表格处理工作。2）塔设双排架子处理结构基层，并做好隐蔽记录，合格后方可进行安装工序。3）水电及设备，墙上预留预埋件已安装完。4）对施工人员进行技术交底时，应强调技术措施，质量要求和成品保护，尤其是架子拆除时，不得碰撞已完成的成品，大面积施工前应先做样板，经各质检部门鉴定合格后，方可组织班组施工。二、操作工艺1、工艺流程：清理结构表面→结构上弹出垂直线→大角挂两竖直钢丝→工地收货→挂水平位置→石料打孔→支底层板托架→放置底层板用其定位→调节与临时固定→灌H20水泥砂浆→设排水管→结构钻孔并插固定螺栓→镶不锈钢固定件→用胶剂灌入上层墙板的下孔内→临时固定上层墙板→钻孔插入膨胀螺栓→镶不锈钢固定件→镶顶层墙板→嵌板缝密封胶→饰面板刷二层罩面漆。2、工地收货：收货要设专人负责管理，要认真检查材料的规格，型号是否正确，与料单是否相符，发现石材颜色明显不一致的，要单独码放，以便退还给厂家，如有裂纹，缺棱掉角的要修理后再用，严重的不得使用。还要注意石材堆放场地要实，垫10cm*10cm通用长方木。让2其高出地面8cm以上，方木上最好钉上橡胶条，让石材按75°立放斜靠在专用的钢架上，每块石材之间要用塑料薄膜隔开靠紧码放，防止粘在一起或倾斜。3、石材准备：首先用比色法对石材的颜色进行挑选分类，安装在同一面的石材颜色应一致并根据设计尺寸和图纸要求，将专用模具固定在台钻上，进行石材打孔，为保证位置准确垂直，要钉一个定型石板托架，使石板放在托架上，要打孔的小面与钻头垂直，使孔成型后准确无误。4、挂线：按照设计图纸要求，石材安装前要事先用经纬仪打出大角两个面的竖向控制线，竖向挂线宜用细钢丝，下边沉铁随高度而定，一定要挂在牢固、准确、不易碰动的地方，并要注意保护和经常检查，并在控制线的上、下作出标记。5、支底层饰面板托架：把预先加工好的支托按上平线支在准备安装的底层石板上面。支托要支牢固，相互之间要连接好，也可和架子接在一起，支架安好后，顺支托方向钉铺通长的50mm厚木板。木板上口要在同一个水平面上，以保证石材上下面板同一水平面上。6、顶部面板安装：顶部最后一层面板除按一般石材安装要求外，安装调整后，在结构与石材的缝隙里吊一通长的20mm厚木条，木条吊好后，即在石板与墙面之间的空隙里塞放聚苯板，聚苯板条要略宽于空隙，以便填塞严实，防止灌浆时漏浆，造成蜂窝，孔洞等。7、贴防污条、嵌缝：沿面板边缘贴防污条。三、质量标准1、确保项目：1）饰面石材板的品种、防腐、规格、形状、平整度、几何尺寸，光洁度，颜色和图案必须符合设计要求，要有产品合格证。2）干挂配件必须符合设计要求和国家现行有关标准的规定。2、基本项目1）表面平整、洁净、拼花正确，纹理清晰通顺，颜色均匀一致，非整板部位安排适宜，阴阳角处的板压正确。2）缝格均匀，板缝通顺，按缝填嵌密实，宽窄一致，无措台错位。33）突出物周围的板采取空板套割，尺寸准确，边缘吻合整齐、平顺。4）滴水线顺直、流水坡向正确，清晰美观。四、成品保护1、要及时轻擦干净残留在门窗柜、玻璃和金属饰面板上的污物，如密封胶、手印、尘土、水等杂物，宜粘贴保护膜，预防污染锈蚀。2、认真贯彻合理施工顺序，少数工种（水、电、通风、设备安装等）应做在前面，防止损坏、污染石...
