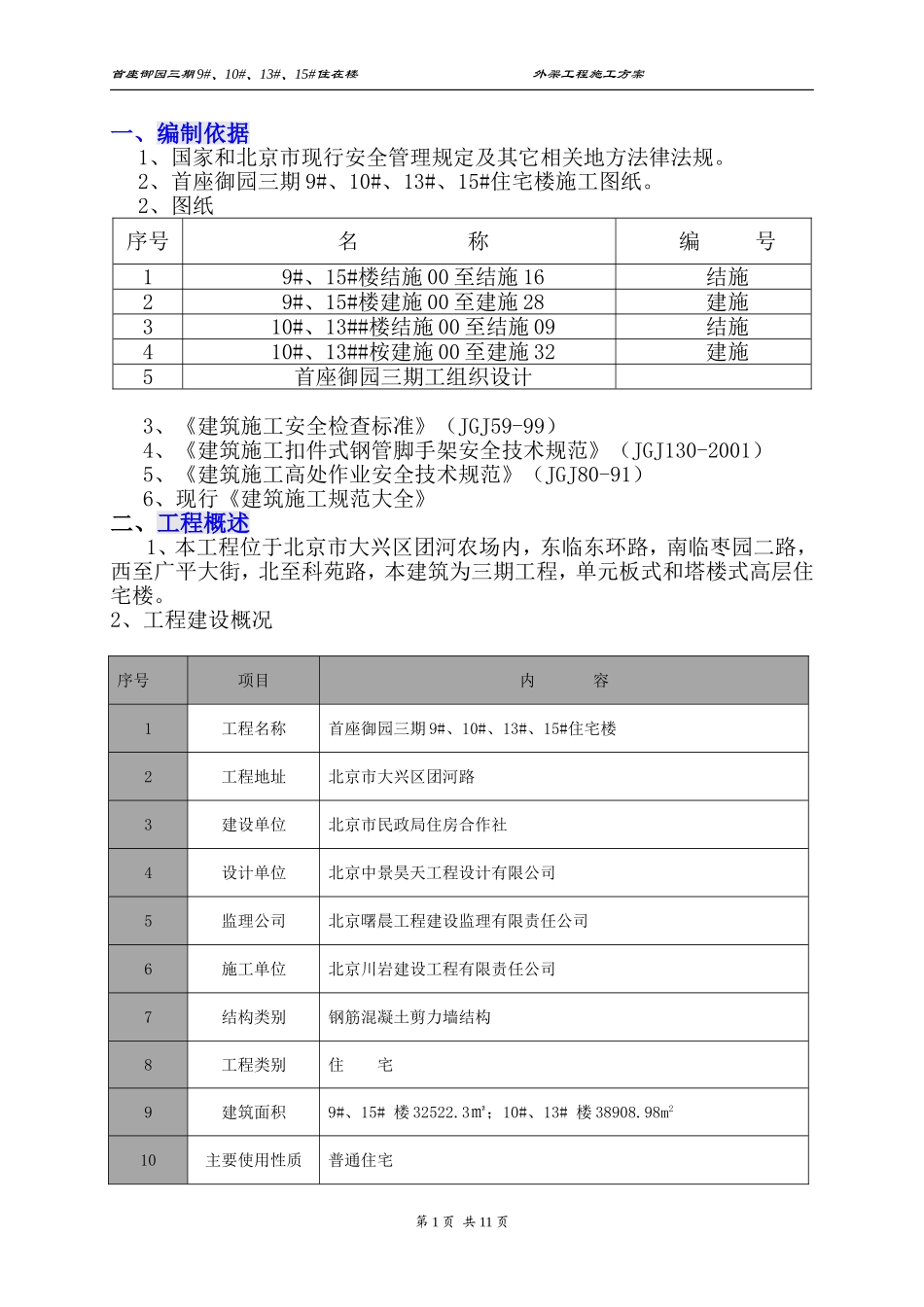

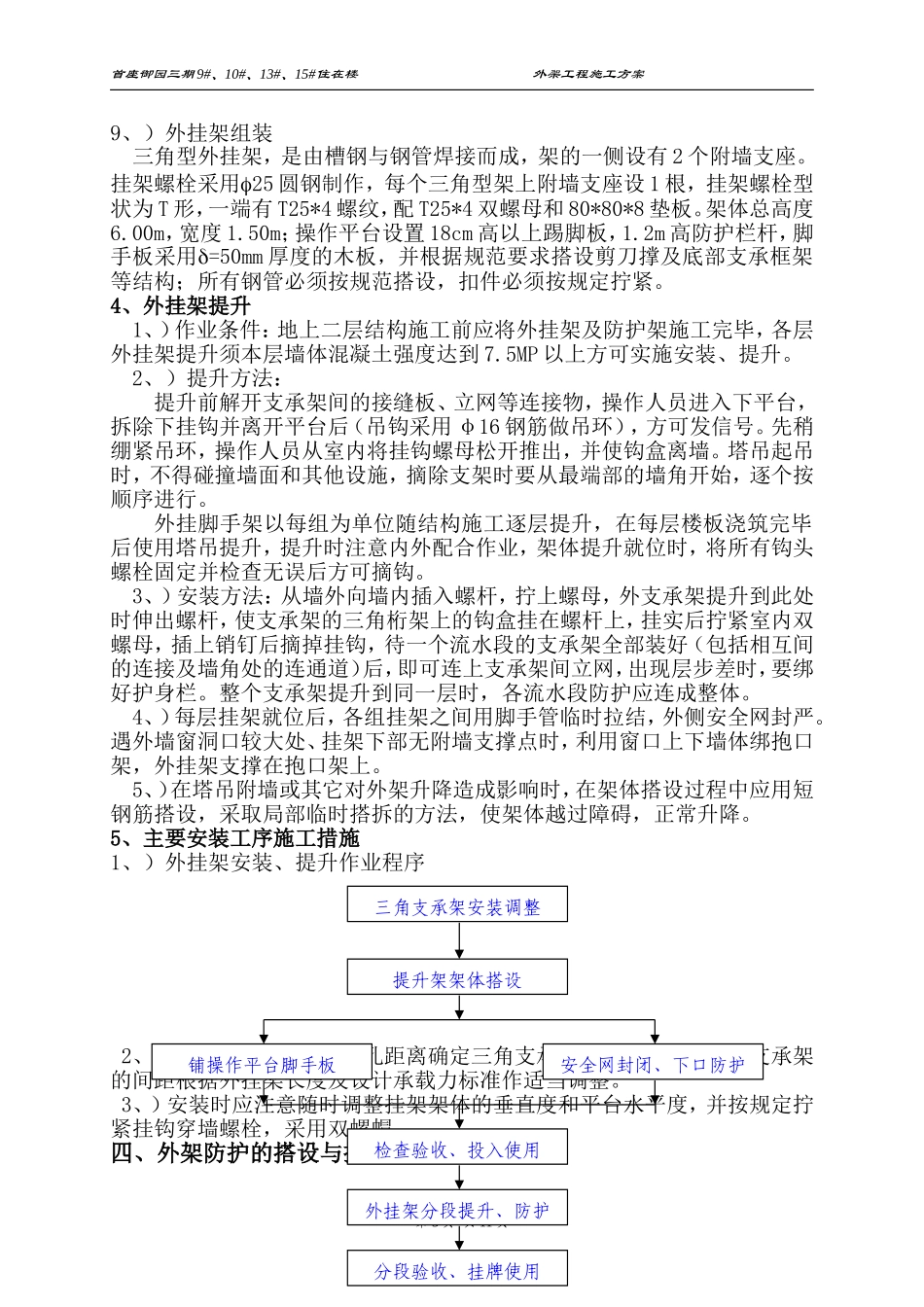

首座御园三期9#、10#、13#、15#住在楼外架工程施工方案一、编制依据1、国家和北京市现行安全管理规定及其它相关地方法律法规。2、首座御园三期9#、10#、13#、15#住宅楼施工图纸。2、图纸序号名称编号19#、15#楼结施00至结施16结施29#、15#楼建施00至建施28建施310#、13##楼结施00至结施09结施410#、13##桉建施00至建施32建施5首座御园三期工组织设计3、《建筑施工安全检查标准》（JGJ59-99）4、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）5、《建筑施工高处作业安全技术规范》（JGJ80-91）6、现行《建筑施工规范大全》二、工程概述1、本工程位于北京市大兴区团河农场内，东临东环路，南临枣园二路，西至广平大街，北至科苑路，本建筑为三期工程，单元板式和塔楼式高层住宅楼。2、工程建设概况序号项目内容1工程名称首座御园三期9#、10#、13#、15#住宅楼2工程地址北京市大兴区团河路3建设单位北京市民政局住房合作社4设计单位北京中景昊天工程设计有限公司5监理公司北京曙晨工程建设监理有限责任公司6施工单位北京川岩建设工程有限责任公司7结构类别钢筋混凝土剪力墙结构8工程类别住宅9建筑面积9#、15#楼32522.3㎡；10#、13#楼38908.98m210主要使用性质普通住宅第1页共11页首座御园三期9#、10#、13#、15#住在楼外架工程施工方案11耐火等级一级12工期开工日期2012年6月15日,竣工日期2013年12月31日.）三、外脚手架的设计、施工1、结构施工外脚手架的选择按照项目总体的施工部署，根据本工程建筑外立面形式的实际特点，结构施工阶段采用承重外挂架。2、外挂架设计本工程为剪力墙结构，结构施工过程中部分使用承重外挂架，作为外脚手架，利用上排大模板的穿墙螺栓孔为一组，用钢管连接成为一个整体，搭设高度为一层半，最上排水平杆高于作业面1.2米，脚手架外侧用密目安全网封闭，底部用大眼水平封闭（详见图一）。3、外挂架的施工1、）为满足分段流水施工的需要，全部采用单跨升降，每跨长度均小于6m。2、）外挂架由提升架、钢管及扣件等组成，用钩头螺栓及承压块挂在已浇筑的混凝土外墙上。外挂架节点图图一3、）提升架为一榀钢桁架，由支撑挂架、底座、调节螺栓、附墙装置等组合成上下操作平台。4、）外挂架利用塔吊提升，利用大模穿墙螺栓孔眼，以Φ32钩头螺栓与墙体并接固定，不再另行预留孔洞。5、）建筑物外墙间距小于2m的部位及连体空调板处，采用Φ48×3.5钢管搭设操作平台，阳台部位利用阳台作为操作平台，挂架外围用单片钢管防护架全封闭围挡。6、）外挂架之间的距离应小于20cm，架体最下端与结构主体最大距离应小于5cm。7、）因本工程采用大模内置外墙外保温做法，为避免在外挂架提升、安装及使用过程中损坏保温板，架体上下端与外墙保温面接触部位均预先垫焊300~500mm长[120×50槽钢（腹板朝向墙面），以增大与保温板接触面积、分散局部压应力，并横向加装100mm*100mm的方木。8、）阳台外防护架采用在阳台板上预埋Φ16钢筋拉环，上下层以钢管同时拉结而形成外挑单片防护架。第2页共11页首座御园三期9#、10#、13#、15#住在楼外架工程施工方案9、）外挂架组装三角型外挂架，是由槽钢与钢管焊接而成，架的一侧设有2个附墙支座。挂架螺栓采用25圆钢制作，每个三角型架上附墙支座设1根，挂架螺栓型状为T形，一端有T25*4螺纹，配T25*4双螺母和80*80*8垫板。架体总高度6.00m，宽度1.50m；操作平台设置18cm高以上踢脚板，1.2m高防护栏杆，脚手板采用=50mm厚度的木板，并根据规范要求搭设剪刀撑及底部支承框架等结构；所有钢管必须按规范搭设，扣件必须按规定拧紧。4、外挂架提升1、）作业条件：地上二层结构施工前应将外挂架及防护架施工完毕，各层外挂架提升须本层墙体混凝土强度达到7.5MP以上方可实施安装、提升。2、）提升方法：提升前解开支承架间的接缝板、立网等连接物，操作人员进入下平台，拆除下挂钩并离开平台后（吊钩采用φ16钢筋做吊环），方可发信号。先稍绷紧吊环，操作人员从室内将挂钩螺母松开推出，并使钩盒离墙。塔吊起吊时，不得碰撞墙面和其他设施，摘除支架时要从最端部的墙角开始，逐个按顺序进行。外挂脚手架以每组为单位随结构施工逐层...
