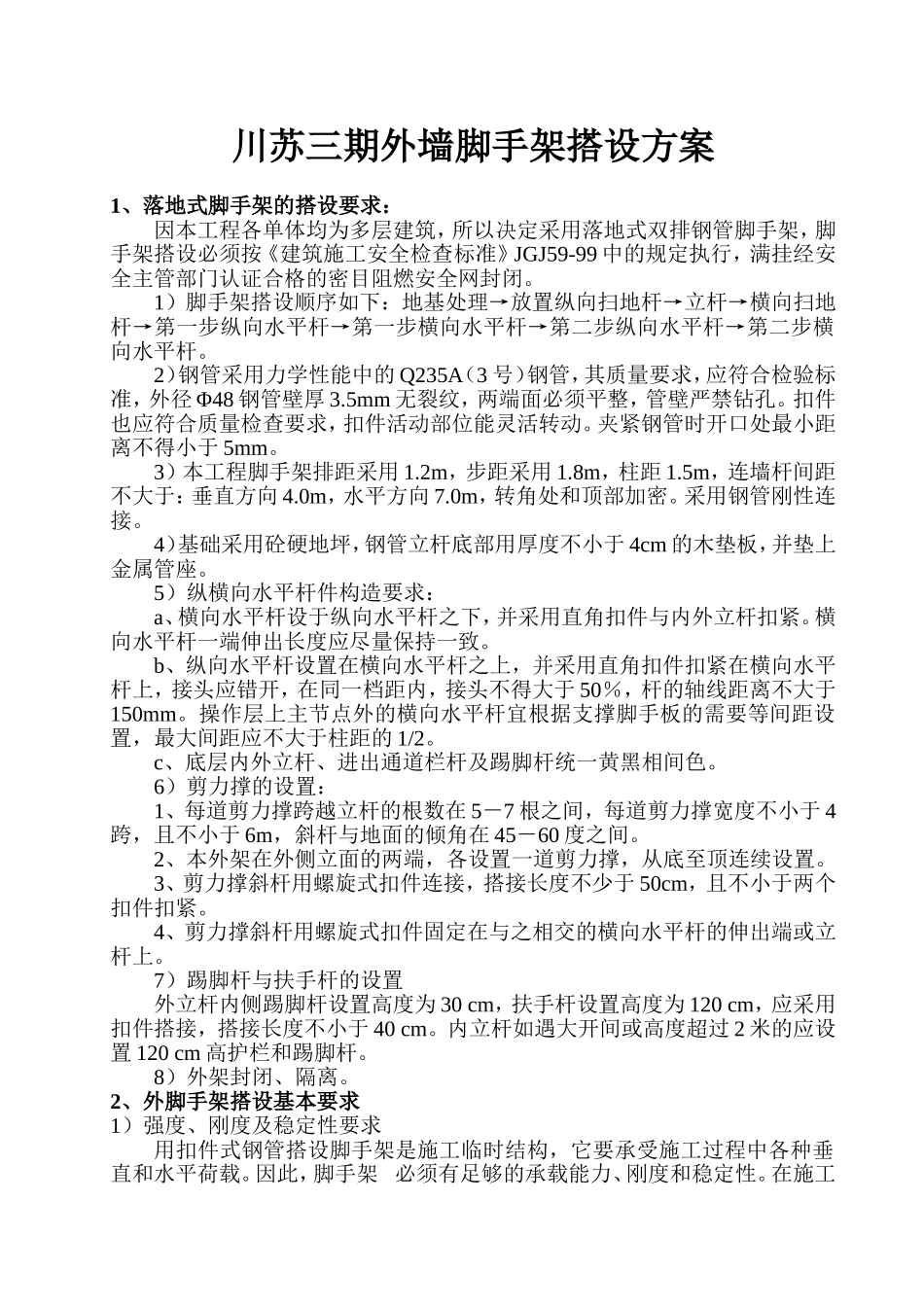

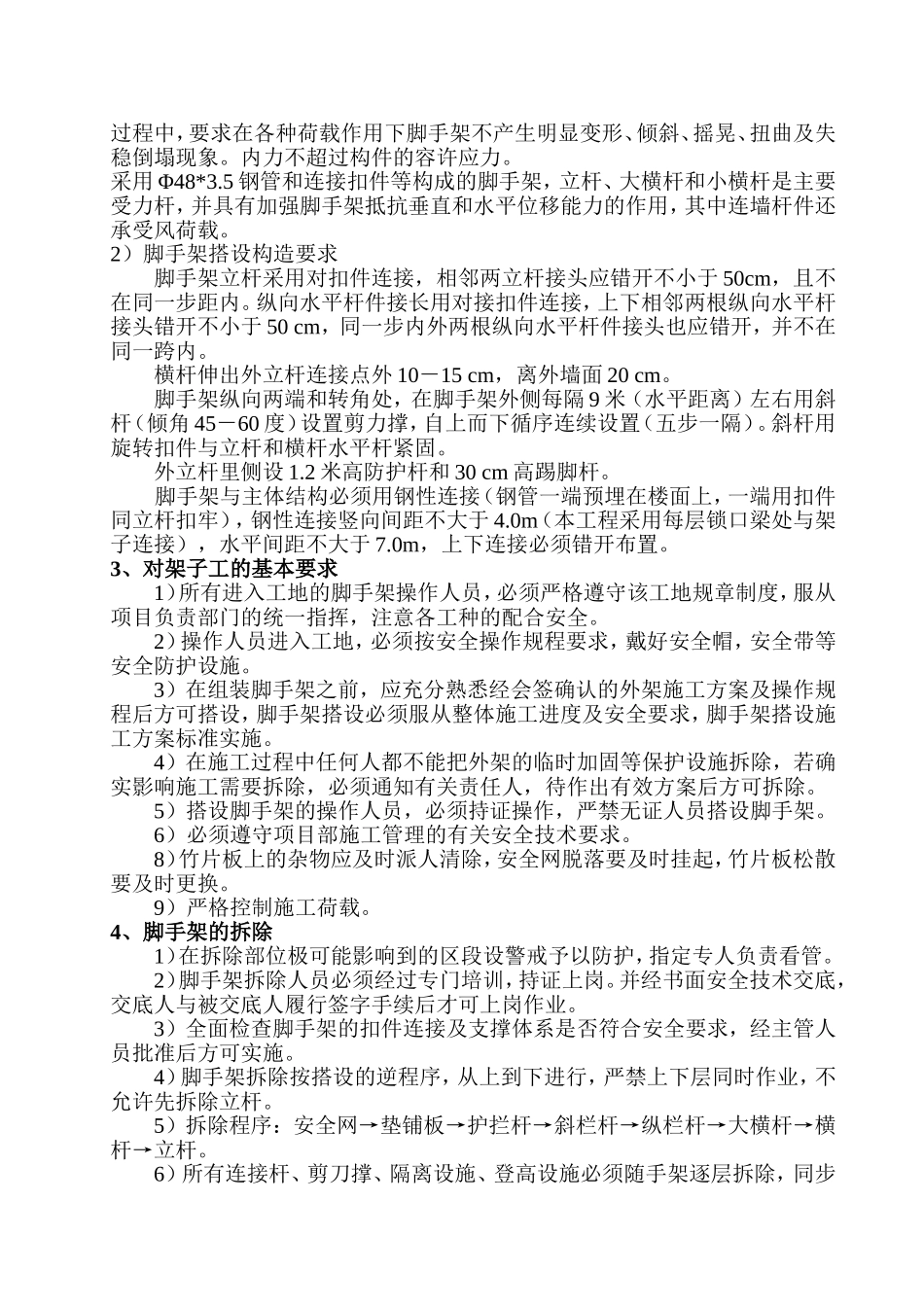

川苏三期外墙脚手架搭设方案1、落地式脚手架的搭设要求：因本工程各单体均为多层建筑，所以决定采用落地式双排钢管脚手架，脚手架搭设必须按《建筑施工安全检查标准》JGJ59-99中的规定执行，满挂经安全主管部门认证合格的密目阻燃安全网封闭。1）脚手架搭设顺序如下：地基处理→放置纵向扫地杆→立杆→横向扫地杆→第一步纵向水平杆→第一步横向水平杆→第二步纵向水平杆→第二步横向水平杆。2）钢管采用力学性能中的Q235A（3号）钢管，其质量要求，应符合检验标准，外径Φ48钢管壁厚3.5mm无裂纹，两端面必须平整，管壁严禁钻孔。扣件也应符合质量检查要求，扣件活动部位能灵活转动。夹紧钢管时开口处最小距离不得小于5mm。3）本工程脚手架排距采用1.2m，步距采用1.8m，柱距1.5m，连墙杆间距不大于：垂直方向4.0m，水平方向7.0m，转角处和顶部加密。采用钢管刚性连接。4）基础采用砼硬地坪，钢管立杆底部用厚度不小于4cm的木垫板，并垫上金属管座。5）纵横向水平杆件构造要求：a、横向水平杆设于纵向水平杆之下，并采用直角扣件与内外立杆扣紧。横向水平杆一端伸出长度应尽量保持一致。b、纵向水平杆设置在横向水平杆之上，并采用直角扣件扣紧在横向水平杆上，接头应错开，在同一档距内，接头不得大于50％，杆的轴线距离不大于150mm。操作层上主节点外的横向水平杆宜根据支撑脚手板的需要等间距设置，最大间距应不大于柱距的1/2。c、底层内外立杆、进出通道栏杆及踢脚杆统一黄黑相间色。6）剪力撑的设置：1、每道剪力撑跨越立杆的根数在5－7根之间，每道剪力撑宽度不小于4跨，且不小于6m，斜杆与地面的倾角在45－60度之间。2、本外架在外侧立面的两端，各设置一道剪力撑，从底至顶连续设置。3、剪力撑斜杆用螺旋式扣件连接，搭接长度不少于50cm，且不小于两个扣件扣紧。4、剪力撑斜杆用螺旋式扣件固定在与之相交的横向水平杆的伸出端或立杆上。7）踢脚杆与扶手杆的设置外立杆内侧踢脚杆设置高度为30cm，扶手杆设置高度为120cm，应采用扣件搭接，搭接长度不小于40cm。内立杆如遇大开间或高度超过2米的应设置120cm高护栏和踢脚杆。8）外架封闭、隔离。2、外脚手架搭设基本要求1）强度、刚度及稳定性要求用扣件式钢管搭设脚手架是施工临时结构，它要承受施工过程中各种垂直和水平荷载。因此，脚手架必须有足够的承载能力、刚度和稳定性。在施工过程中，要求在各种荷载作用下脚手架不产生明显变形、倾斜、摇晃、扭曲及失稳倒塌现象。内力不超过构件的容许应力。采用Φ48*3.5钢管和连接扣件等构成的脚手架，立杆、大横杆和小横杆是主要受力杆，并具有加强脚手架抵抗垂直和水平位移能力的作用，其中连墙杆件还承受风荷载。2）脚手架搭设构造要求脚手架立杆采用对扣件连接，相邻两立杆接头应错开不小于50cm，且不在同一步距内。纵向水平杆件接长用对接扣件连接，上下相邻两根纵向水平杆接头错开不小于50cm，同一步内外两根纵向水平杆件接头也应错开，并不在同一跨内。横杆伸出外立杆连接点外10－15cm，离外墙面20cm。脚手架纵向两端和转角处，在脚手架外侧每隔9米（水平距离）左右用斜杆（倾角45－60度）设置剪力撑，自上而下循序连续设置（五步一隔）。斜杆用旋转扣件与立杆和横杆水平杆紧固。外立杆里侧设1.2米高防护杆和30cm高踢脚杆。脚手架与主体结构必须用钢性连接（钢管一端预埋在楼面上，一端用扣件同立杆扣牢），钢性连接竖向间距不大于4.0m（本工程采用每层锁口梁处与架子连接），水平间距不大于7.0m，上下连接必须错开布置。3、对架子工的基本要求1）所有进入工地的脚手架操作人员，必须严格遵守该工地规章制度，服从项目负责部门的统一指挥，注意各工种的配合安全。2）操作人员进入工地，必须按安全操作规程要求，戴好安全帽，安全带等安全防护设施。3）在组装脚手架之前，应充分熟悉经会签确认的外架施工方案及操作规程后方可搭设，脚手架搭设必须服从整体施工进度及安全要求，脚手架搭设施工方案标准实施。4）在施工过程中任何人都不能把外架的临时加固等保护设施拆除，若确实影响施工需要拆除，必须通知有关责任人，待作出有效方案后方可拆除。5）搭设脚手架的操作人员，必...
