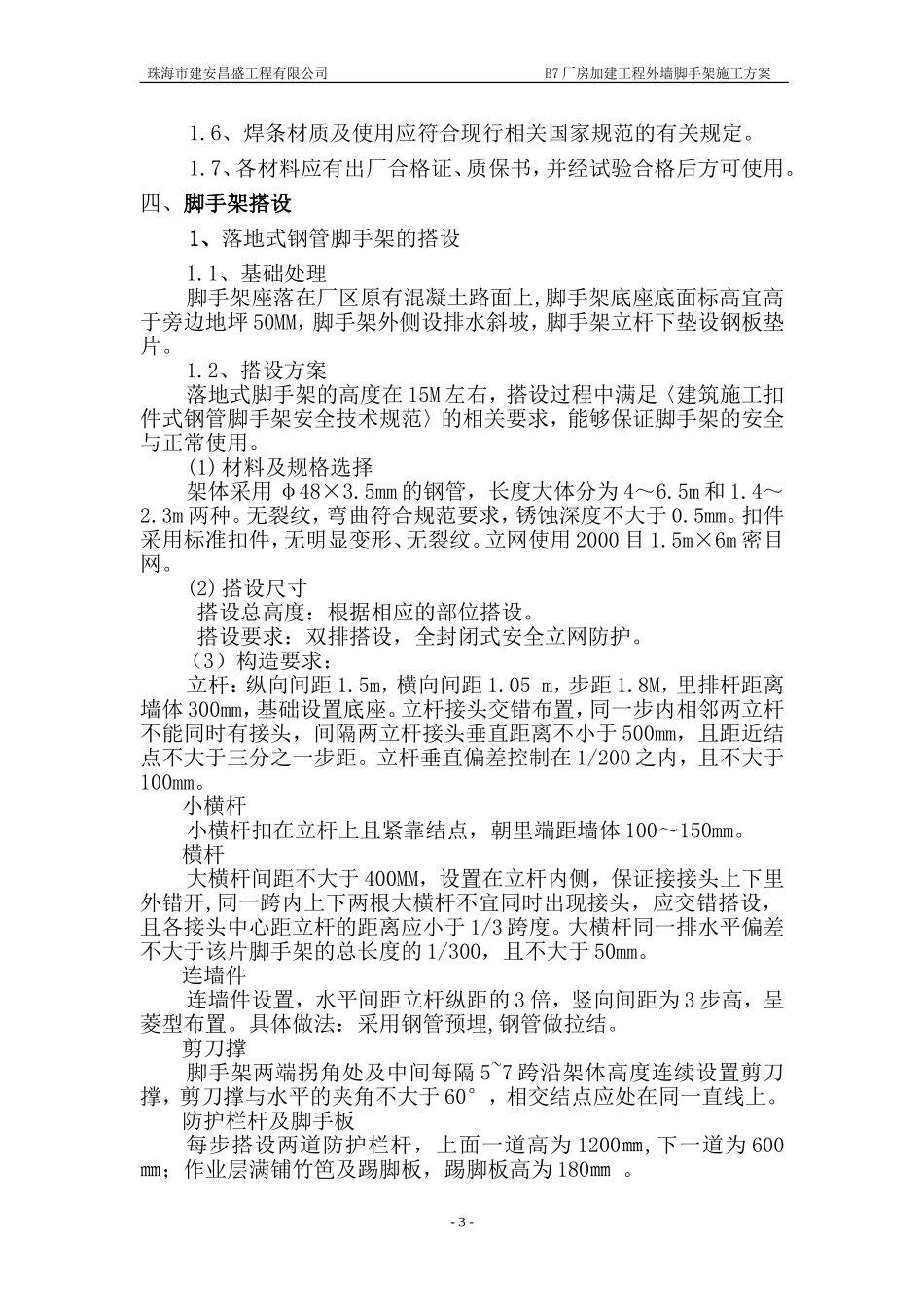

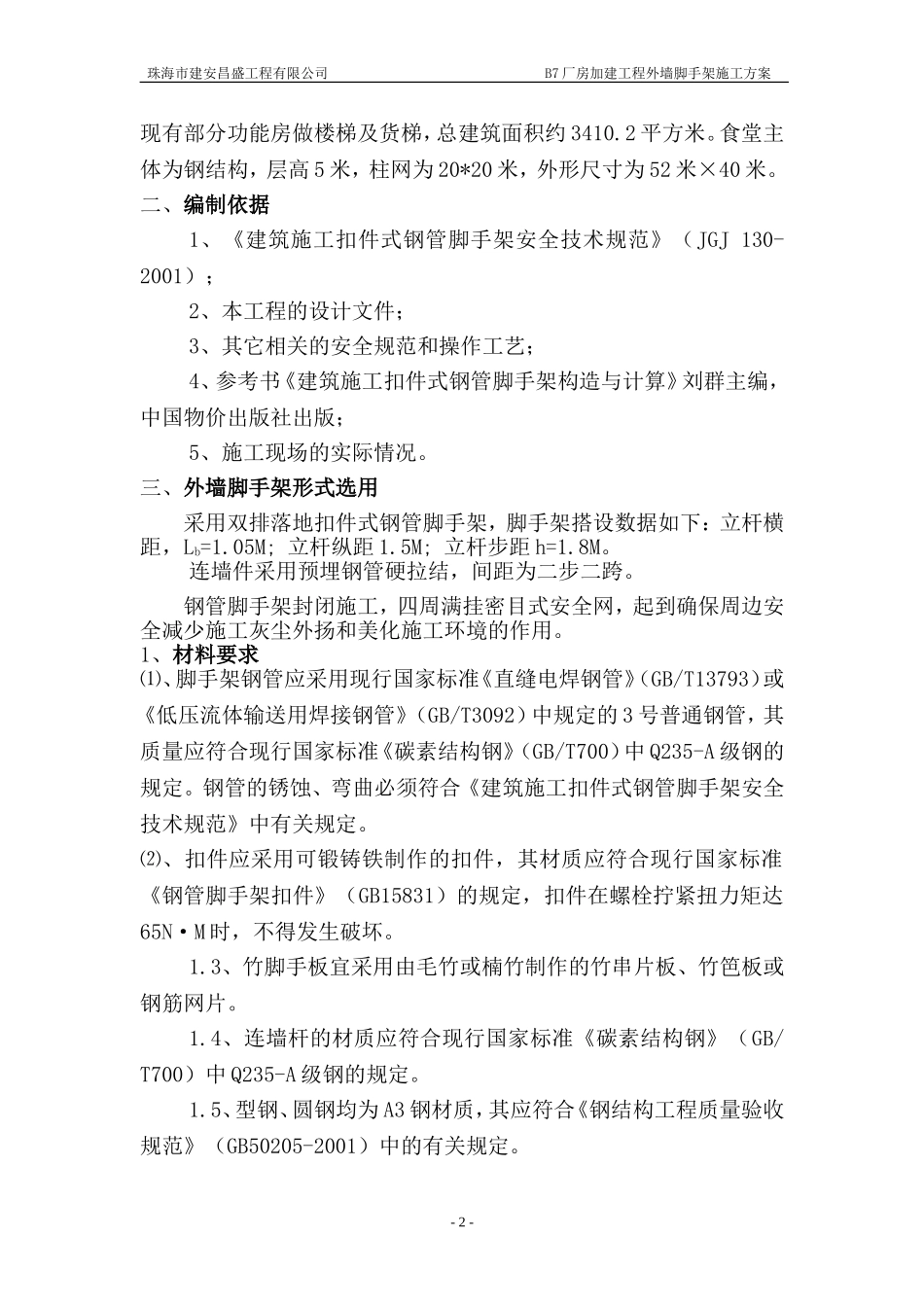

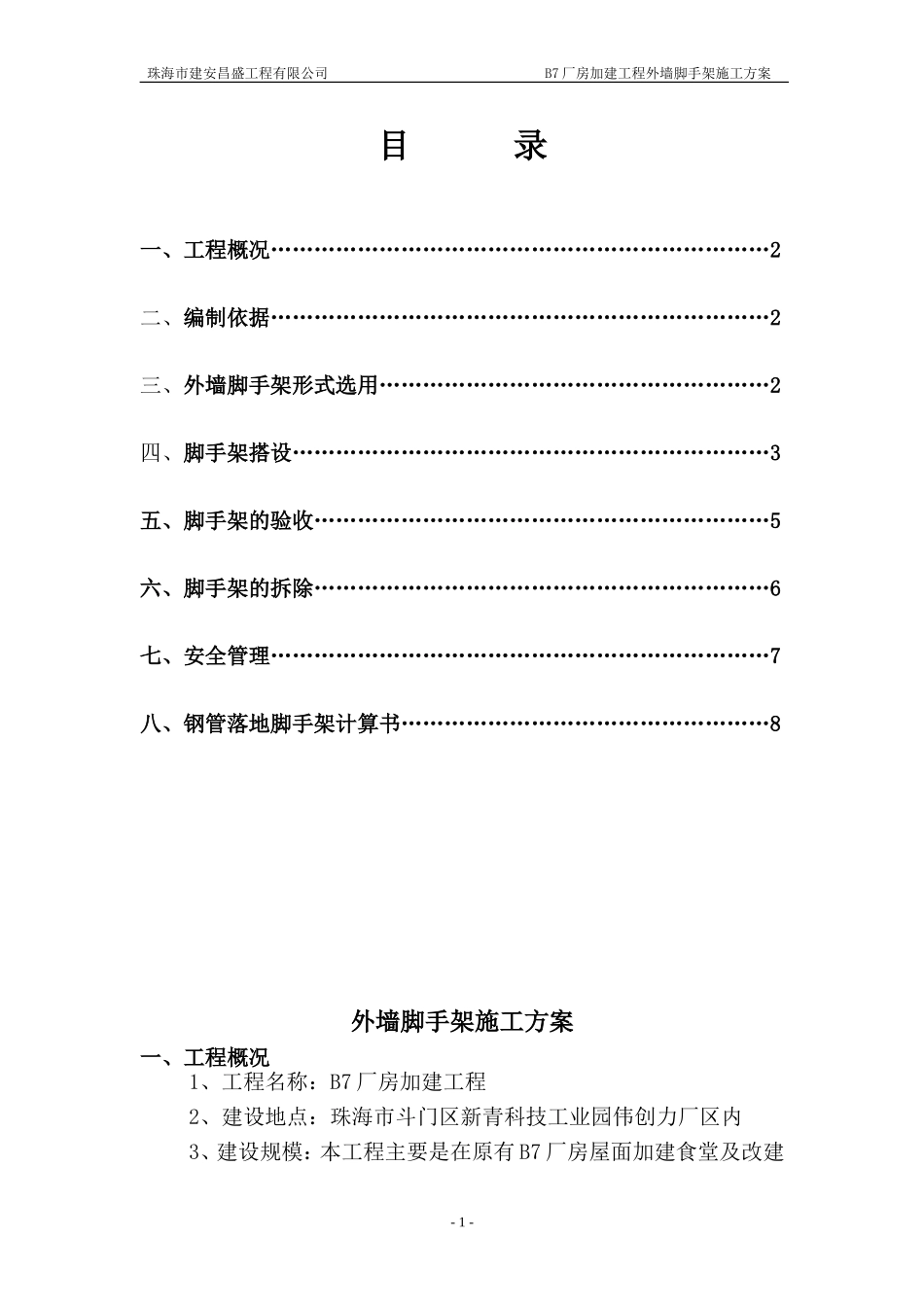

珠海市建安昌盛工程有限公司B7厂房加建工程外墙脚手架施工方案目录一、工程概况……………………………………………………………2二、编制依据……………………………………………………………2三、外墙脚手架形式选用………………………………………………2四、脚手架搭设…………………………………………………………3五、脚手架的验收………………………………………………………5六、脚手架的拆除………………………………………………………6七、安全管理……………………………………………………………7八、钢管落地脚手架计算书……………………………………………8外墙脚手架施工方案一、工程概况1、工程名称：B7厂房加建工程2、建设地点：珠海市斗门区新青科技工业园伟创力厂区内3、建设规模：本工程主要是在原有B7厂房屋面加建食堂及改建-1-珠海市建安昌盛工程有限公司B7厂房加建工程外墙脚手架施工方案现有部分功能房做楼梯及货梯，总建筑面积约3410.2平方米。食堂主体为钢结构，层高5米，柱网为20*20米，外形尺寸为52米×40米。二、编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）；2、本工程的设计文件；3、其它相关的安全规范和操作工艺；4、参考书《建筑施工扣件式钢管脚手架构造与计算》刘群主编，中国物价出版社出版；5、施工现场的实际情况。三、外墙脚手架形式选用采用双排落地扣件式钢管脚手架，脚手架搭设数据如下：立杆横距，Lb=1.05M;立杆纵距1.5M;立杆步距h=1.8M。连墙件采用预埋钢管硬拉结，间距为二步二跨。钢管脚手架封闭施工，四周满挂密目式安全网，起到确保周边安全减少施工灰尘外扬和美化施工环境的作用。1、材料要求⑴、脚手架钢管应采用现行国家标准《直缝电焊钢管》（GB/T13793）或《低压流体输送用焊接钢管》（GB/T3092）中规定的3号普通钢管，其质量应符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢的规定。钢管的锈蚀、弯曲必须符合《建筑施工扣件式钢管脚手架安全技术规范》中有关规定。⑵、扣件应采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定，扣件在螺栓拧紧扭力矩达65N·M时，不得发生破坏。1.3、竹脚手板宜采用由毛竹或楠竹制作的竹串片板、竹笆板或钢筋网片。1.4、连墙杆的材质应符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢的规定。1.5、型钢、圆钢均为A3钢材质，其应符合《钢结构工程质量验收规范》（GB50205-2001）中的有关规定。-2-珠海市建安昌盛工程有限公司B7厂房加建工程外墙脚手架施工方案1.6、焊条材质及使用应符合现行相关国家规范的有关规定。1.7、各材料应有出厂合格证、质保书，并经试验合格后方可使用。四、脚手架搭设1、落地式钢管脚手架的搭设1.1、基础处理脚手架座落在厂区原有混凝土路面上,脚手架底座底面标高宜高于旁边地坪50MM，脚手架外侧设排水斜坡，脚手架立杆下垫设钢板垫片。1.2、搭设方案落地式脚手架的高度在15M左右，搭设过程中满足〈建筑施工扣件式钢管脚手架安全技术规范〉的相关要求，能够保证脚手架的安全与正常使用。(1)材料及规格选择架体采用φ48×3.5mm的钢管，长度大体分为4～6.5m和1.4～2.3m两种。无裂纹，弯曲符合规范要求，锈蚀深度不大于0.5mm。扣件采用标准扣件，无明显变形、无裂纹。立网使用2000目1.5m×6m密目网。(2)搭设尺寸搭设总高度：根据相应的部位搭设。搭设要求：双排搭设，全封闭式安全立网防护。（3）构造要求：立杆：纵向间距1.5m，横向间距1.05m，步距1.8M，里排杆距离墙体300mm，基础设置底座。立杆接头交错布置，同一步内相邻两立杆不能同时有接头，间隔两立杆接头垂直距离不小于500mm，且距近结点不大于三分之一步距。立杆垂直偏差控制在1/200之内，且不大于100mm。小横杆小横杆扣在立杆上且紧靠结点，朝里端距墙体100～150mm。横杆大横杆间距不大于400MM，设置在立杆内侧，保证接接头上下里外错开,同一跨内上下两根大横杆不宜同时出现接头，应交错搭设，且各接头中心距立杆的距离应小于1/3跨度。大横杆同一排水平偏差不大于该片脚手架的总长度的1/300，且不大于50mm。连墙件连墙...
