型钢悬挑脚手架(扣件式)计算书VIP免费

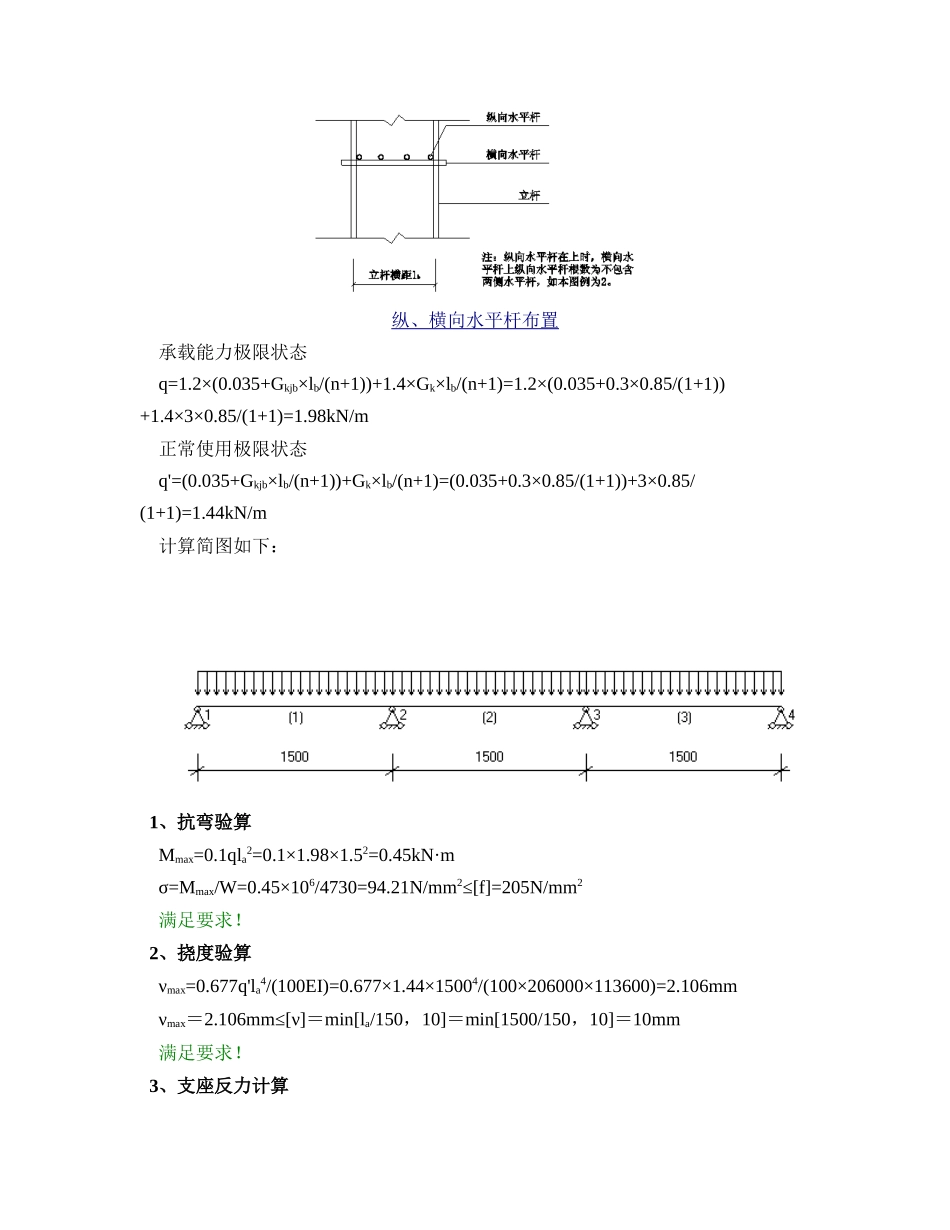

架设24m高型钢悬挑脚手架(扣件式)计算书架体验算一、脚手架参数脚手架搭设方式双排脚手架脚手架钢管类型Ф48×3.2脚手架搭设高度H(m)24脚手架沿纵向搭设长度L(m)100立杆步距h(m)1.8立杆纵距或跨距la(m)1.5立杆横距lb(m)0.85内立杆离建筑物距离a(m)0.2双立杆计算方法不设置双立杆二、荷载设计脚手板类型冲压钢脚手板脚手板自重标准值Gkjb(kN/m2)0.3脚手板铺设方式3步1设密目式安全立网自重标准值Gkmw(kN/m2)0.01挡脚板类型木挡脚板栏杆与挡脚板自重标准值Gkdb(kN/m)0.17挡脚板铺设方式4步1设每米立杆承受结构自重标准值gk(kN/m)0.12横向斜撑布置方式6跨1设结构脚手架作业层数njj1结构脚手架荷载标准值Gkjj(kN/m2)3地区河南郑州市安全网设置全封闭基本风压ω0(kN/m2)0.3风荷载体型系数μs1.13风压高度变化系数μz(连墙件、单立杆稳定性)1.25，1.03风荷载标准值ωk(kN/m2)(连墙件、单立杆稳定性)0.42，0.35计算简图：立面图侧面图三、纵向水平杆验算纵、横向水平杆布置方式纵向水平杆在上横向水平杆上纵向水平杆根数n1横杆抗弯强度设计值[f](N/mm2)205横杆截面惯性矩I(mm4)113600横杆弹性模量E(N/mm2)206000横杆截面抵抗矩W(mm3)4730纵、横向水平杆布置承载能力极限状态q=1.2×(0.035+Gkjb×lb/(n+1))+1.4×Gk×lb/(n+1)=1.2×(0.035+0.3×0.85/(1+1))+1.4×3×0.85/(1+1)=1.98kN/m正常使用极限状态q'=(0.035+Gkjb×lb/(n+1))+Gk×lb/(n+1)=(0.035+0.3×0.85/(1+1))+3×0.85/(1+1)=1.44kN/m计算简图如下：1、抗弯验算Mmax=0.1qla2=0.1×1.98×1.52=0.45kN·mσ=Mmax/W=0.45×106/4730=94.21N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=0.677q'la4/(100EI)=0.677×1.44×15004/(100×206000×113600)=2.106mmνmax＝2.106mm≤[ν]＝min[la/150，10]＝min[1500/150，10]＝10mm满足要求！3、支座反力计算承载能力极限状态Rmax=1.1qla=1.1×1.98×1.5=3.27kN正常使用极限状态Rmax'=1.1q'la=1.1×1.44×1.5=2.37kN四、横向水平杆验算承载能力极限状态由上节可知F1=Rmax=3.27kNq=1.2×0.035=0.042kN/m正常使用极限状态由上节可知F1'=Rmax'=2.37kNq'=0.035kN/m1、抗弯验算计算简图如下：弯矩图(kN·m)σ=Mmax/W=0.7×106/4730=147.67N/mm2≤[f]=205N/mm2满足要求！2、挠度验算计算简图如下：变形图(mm)νmax＝1.307mm≤[ν]＝min[lb/150，10]＝min[850/150，10]＝5.67mm满足要求！3、支座反力计算承载能力极限状态Rmax=1.65kN五、扣件抗滑承载力验算横杆与立杆连接方式双扣件扣件抗滑移折减系数0.9扣件抗滑承载力验算：纵向水平杆：Rmax=3.27/2=1.63kN≤Rc=0.9×12=10.8kN横向水平杆：Rmax=1.65kN≤Rc=0.9×12=10.8kN满足要求！六、荷载计算脚手架搭设高度H24脚手架钢管类型Ф48×3.2每米立杆承受结构自重标准值gk(kN/m)0.12立杆静荷载计算1、立杆承受的结构自重标准值NG1k单外立杆：NG1k=(gk+la×n/2×0.035/h)×H=(0.12+1.5×1/2×0.035/1.8)×24=3.23kN单内立杆：NG1k=3.23kN2、脚手板的自重标准值NG2k1单外立杆：NG2k1=(H/h+1)×la×lb×Gkjb×1/3/2=(24/1.8+1)×1.5×0.85×0.3×1/3/2=0.91kN单内立杆：NG2k1=0.91kN3、栏杆与挡脚板自重标准值NG2k2单外立杆：NG2k2=(H/h+1)×la×Gkdb×1/4=(24/1.8+1)×1.5×0.17×1/4=0.91kN4、围护材料的自重标准值NG2k3单外立杆：NG2k3=Gkmw×la×H=0.01×1.5×24=0.36kN构配件自重标准值NG2k总计单外立杆：NG2k=NG2k1+NG2k2+NG2k3=0.91+0.91+0.36=2.19kN单内立杆：NG2k=NG2k1=0.91kN立杆施工活荷载计算外立杆：NQ1k=la×lb×(njj×Gkjj)/2=1.5×0.85×(1×3)/2=1.91kN内立杆：NQ1k=1.91kN组合风荷载作用下单立杆轴向力：单外立杆：N=1.2×(NG1k+NG2k)+0.9×1.4×NQ1k=1.2×(3.23+2.19)+0.9×1.4×1.91=8.92kN单内立杆：N=1.2×(NG1k+NG2k)+0.9×1.4×NQ1k=1.2×(3.23+0.91)+0.9×1.4×1.91=7.39kN七、钢丝绳卸荷计算钢丝绳不均匀系数α0.85钢丝绳安全系数k9钢丝绳绳夹型式马鞍式拴紧绳夹螺帽时螺栓上所受力T(kN)15.19钢丝绳绳夹数量[n]3吊环设置分开设置花篮螺栓在螺纹处的有效直径de(mm)12花篮螺栓抗拉强度设计值[ft](N/mm2)170卸荷系数Kf0.8上...
