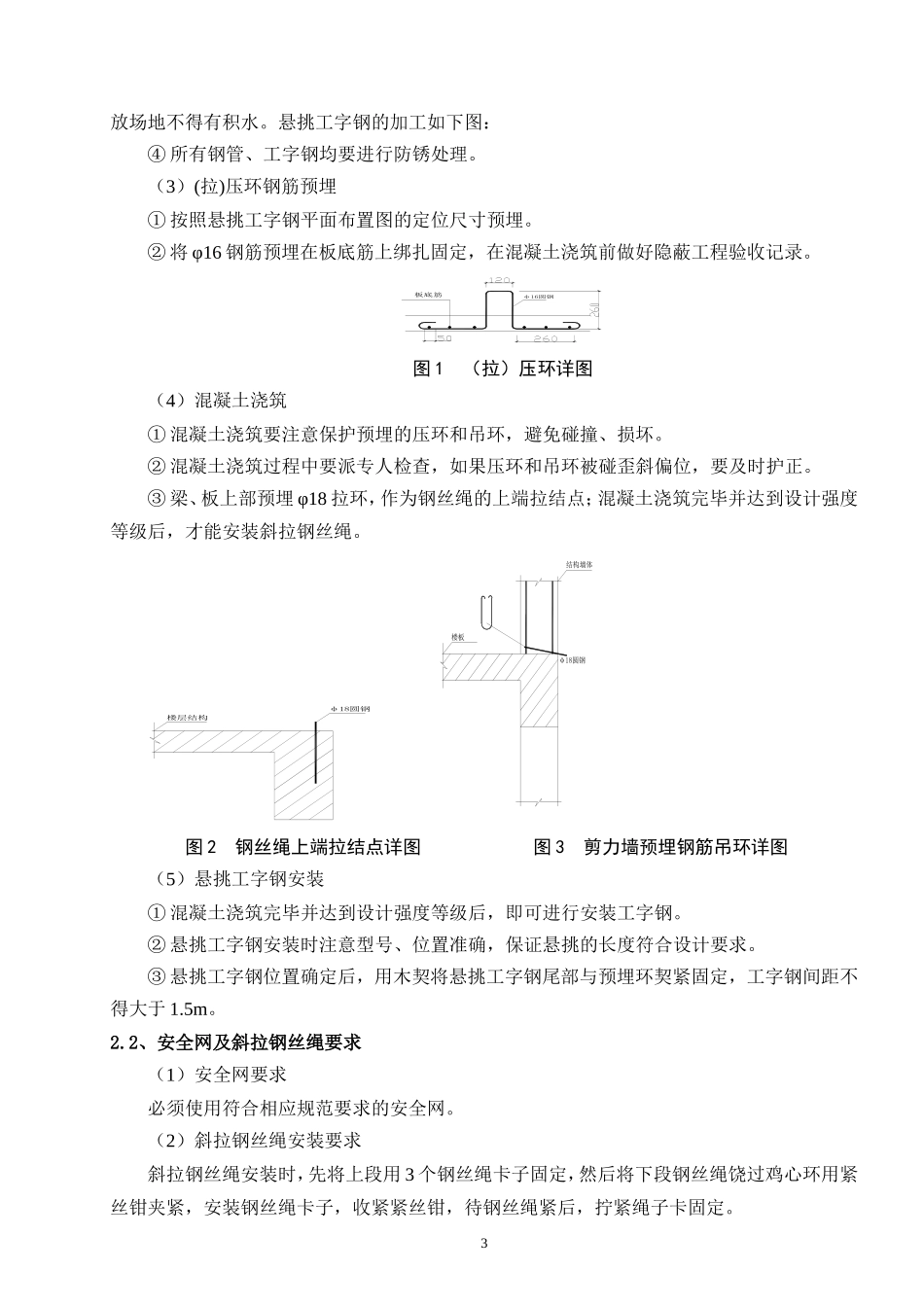

型钢悬挑外脚手架施工方案一、编制说明1、《建筑结构荷载规范》GB50009—2001；2、《钢结构设计规范》GB50017—2003；3、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—2001；4、《建筑施工安全检查标准》JGJ59—99；5、建设部（建质87文）；6、《江苏省建筑安装工程施工技术操作规程》DGJ32/J37-2006（脚手架工程）分册；7、本工程有关的设计图纸；8、PKPM计算软件。二、工程概况清流西苑6#、7#、10#、11#楼工程位于滁洲市清流西路创业路交叉口，层高均为2.9m。其中6#与7#楼为22层，房型相同；10#与11#楼为28层，房型相同。由江苏省建集团有限公司建设，脚手架专业施工单位为南京周兴飞脚手架有限公司。三、搭设方案1、外脚手架搭设总体部署1层顶板面层以上采用悬挑型钢扣件式钢管脚手架，分别在1层顶板面层上采用悬挑16#槽钢，一次最高悬挑高度为7层，高20.3m。一层采用落地双排脚手架搭设。6#与7#楼悬挑共3次为：2～8层、9～15层、16～22层；10#与11#楼悬挑共4次为：2～8层、9～15层、16～22层、23～28层。2、脚手架搭设构造悬挑工字钢外脚手架构造:立杆纵距1.5m，立杆横距0.9m，步距1.8m，内立杆离墙间距为0.25m；悬挑工字钢采用I16，斜拉钢丝绳采用（6×19）公称抗拉强度1670N/mm2，单根钢丝绳直径14mm，压环采用ф16圆钢，吊环采用ф16圆钢，连墙件采用每层两跨留设，施工期间严禁随意拆除。3、施工荷载的控制悬挑外脚手架在使用中必须严格控制施工荷载，装修用外脚手架使用荷载不得超过2KN/㎡，并同时施工3层。脚手架架体上的荷载分布必须均匀，严禁集中堆载，以防局部失稳。1四、脚手架搭设的施工工艺和质量安全措施1、落地脚手架搭设（1）脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步。每搭完一步脚手架后，应按规定校正步距、纵距、横距及立杆垂直度。（2）脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上（3）立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接；立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm，各接头中心至主节点的距离不宜大于步距的1/3；顶层顶步的搭接长度不应小于1.0m，应采用不少于2个旋转扣件固定。（4）主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm，在双排脚手架中，靠墙一端的外伸长度不应大于0.4倍立杆横距，且不应大于500mm。（5）立杆必须用连墙件与建筑物可靠连接，连墙件采用短钢管与建筑物的刚性连接；连墙件靠近主节点设置，偏离主节点的距离不大于300mm，采用矩形布置；从底层第一步纵向水平杆处开始设置；连接钢管应水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不应采用上斜连接。（6）剪刀撑与横向斜撑应随立杆、纵向和横向水平杆等同步搭设，各底层斜杆下端均必须支承在垫板上。每道剪刀撑跨越6根立杆搭设，剪刀撑与地面的倾角控制在45°~60°之间。剪刀撑的接长宜采用搭接，采用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。（7）落地脚手架立杆下须铺设木脚手板。（8）外墙脚手架外侧满挂安全网围护，采用细尼龙绳编织的密目安全网。安全网应封严，与外脚手架固定牢靠。2、型钢悬挑外脚手架2.1、搭设工艺流程（1）搭设准备→压环钢筋预埋→混凝土浇筑→悬挑工字钢安装→脚手架随楼层施工搭设2—3步→吊环钢筋预埋→混凝土浇筑→斜拉钢丝绳安装→继续搭设脚手架（2）搭设施工准备①脚手架搭设前要熟悉施工方案，严格按照方案中的各项要求及《扣件式钢管脚手架安全技术规范》。②应按规范的规定和施工组织设计的要求对钢管、扣件、脚手竹笆片、安全网、型钢、钢丝绳、预埋环等进行检查验收，不合格的材料禁止使用。③严格按照图纸加工配件。经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆2放场地不得有积水。悬挑工字钢的加工...
