循环流化床锅炉燃烧调整课件VIP专享VIP免费

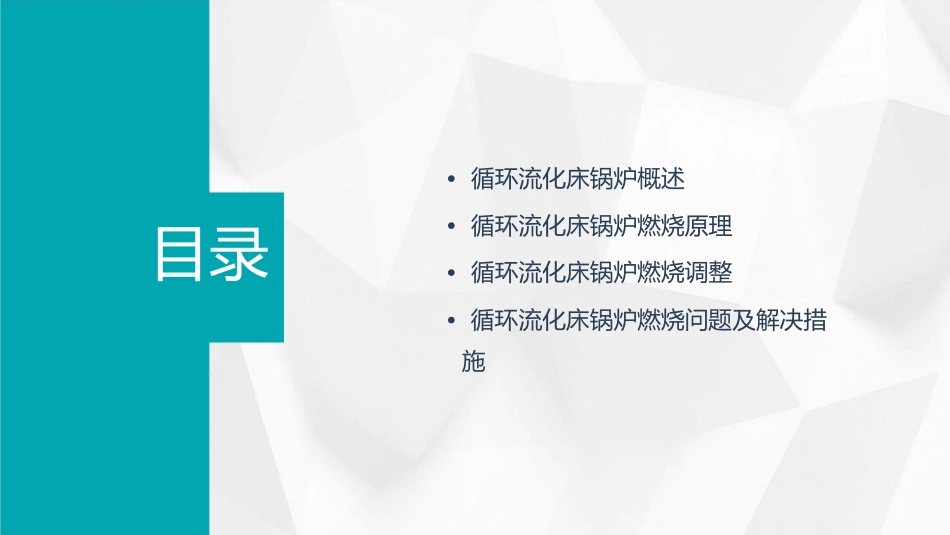

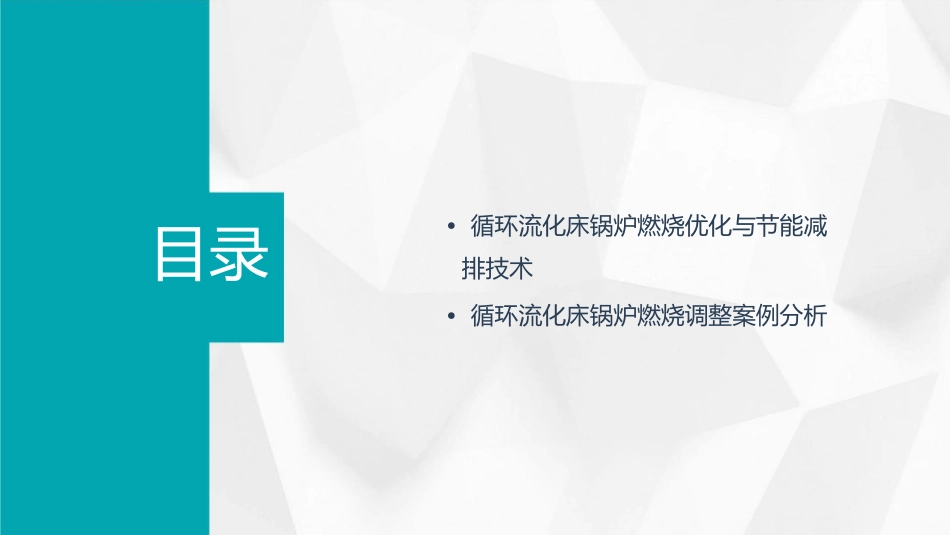

•循环流化床锅炉概述•循环流化床锅炉燃烧原理•循环流化床锅炉燃烧调整目录•循环流化床锅炉燃烧问题及解决措施•循环流化床锅炉燃烧优化与节能减排技术目录•循环流化床锅炉燃烧调整案例分析循环流化床锅炉概述循环流化床锅炉的定义循环流化床锅炉是一种高效、低污染的煤燃烧技01术，具有燃烧效率高、污染物排放低等优点。它是一种大型高效清洁煤燃烧设备，适用于各种02煤种，特别是低热值、高灰分、高水分的褐煤和劣质烟煤。02循环流化床锅炉采用流态化燃烧方式，通过循环物料分离器和回料装置将大量高温分离器固体物料回送至炉膛，作为热载体与煤进行混合燃烧。循环流化床锅炉的特点低污染负荷调节范围大循环流化床锅炉采用低温燃烧和分级送风等技术，有效控制NOx和SOx等污染物的排放。循环流化床锅炉的负荷调节范围较大，可在30%-110%的范围内稳定运行。高效性燃料适应性广灰渣综合利用循环流化床锅炉的灰渣可以用于制作建筑材料等综合利用。循环流化床锅炉的燃烧效率可达到95%以上，具有较高的热效率。循环流化床锅炉适用于各种煤种，特别是低热值、高灰分、高水分的褐煤和劣质烟煤。循环流化床锅炉的分类与结构循环流化床锅炉按分离器类型可分为“水冷方形分离器”和“绝热旋风分离器”两种基本类型。水冷方形分离器结构简单，但分离效率较低；绝热旋风分离器分离效率较高，但结构较复杂。循环流化床锅炉的主要结构包括燃烧室、旋风分离器、回料器、冷渣器、冷灰斗、布风板等部分组成。其中，旋风分离器是实现物料循环的关键设备之一，它可以将大部分高温分离器固体物料回送至炉膛，作为热载体与煤进行混合燃烧。循环流化床锅炉燃烧原理燃烧的基本原理燃烧的定义01燃烧是燃料与氧化剂反应产生热能、光能、化学反应生成物等物理化学变化的过程。燃烧的必要条件02燃料、氧化剂、温度、压力等。燃烧的化学反应03燃烧反应可以表示为氧化还原反应，其中燃料被氧化，氧化剂被还原。循环流化床锅炉的燃烧过程燃烧前准备01燃料进入炉膛前需经过干燥、破碎、混合等预处理，以确保其与空气充分接触，提高燃烧效率。燃烧阶段02燃料在炉膛内与高温气流接触，同时受到强烈的热力作用和化学反应，产生高温烟气。热量传递03高温烟气将热量传递给受热面，如水冷壁、过热器等，使其加热产生蒸汽。循环流化床锅炉的燃烧特点高效性清洁性适应性环保性循环流化床锅炉采用流态化燃烧方式，具有较高的燃烧效率和脱硫效率。循环流化床锅炉采用低温燃烧技术，可有效抑制NOx等有害气体生成，减少环境污染。循环流化床锅炉对燃料适应性广，可燃用各种劣质燃料，如煤矸石、石油焦等。循环流化床锅炉采用半干法除尘技术，减少了水资源的消耗和废水排放。循环流化床锅炉燃烧调整床温与床压的调整床温与床压的关系床温与床压是循环流化床锅炉燃烧调整的重要参数，二者之间存在密切关系。适当地提高床温可以增强传热，提高锅炉效率，但过高的床温会导致床内结焦和烧损。同时，床压过高会增大风机的功耗，而床压过低则会影响炉内物料的混合和传热。床温的调整通过控制燃料量和一次风量来调整床温。增加燃料量会使床温升高，减少一次风量则会使床温降低。床压的调整通过控制二次风量和排渣量来调整床压。增加二次风量会使床压升高，减少排渣量则会使床压降低。风量与风速的调整风量与风速的关系风量的调整风速的调整风量是指单位时间内进入炉膛的风的体积，风速是指气流在炉膛内的流速。风量和风速对循环流化床锅炉的燃烧和传热有重要影响。通过控制一次风和二次风的比例来调整风量。一次风是携带燃料进入炉膛的，二次风则是补充氧气并加强物料混合的。增加一次风量可以增加燃料量，提高燃烧强度，但过大会导致床内流化不良。同时，减少二次风量可以降低氧含量，减弱燃烧强度。通过控制送风机和引风机的出力来调整风速。增加送风机出力可以增大风速，提高物料流化程度，但过大会导致床内物料流失。同时，减少引风机出力可以降低风速，减弱排烟效果。燃料量与燃料粒度的调整燃料量与燃料粒度的关系01燃料量是指单位时间内进入炉膛的燃料的数量，燃料粒度是指燃料的颗粒大小。燃料量和燃料粒度对循环流化床锅炉...
