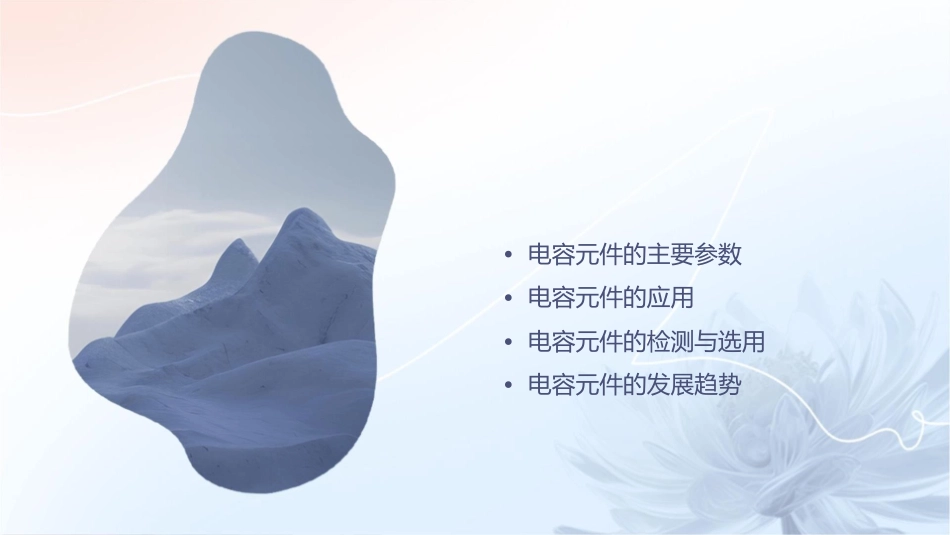

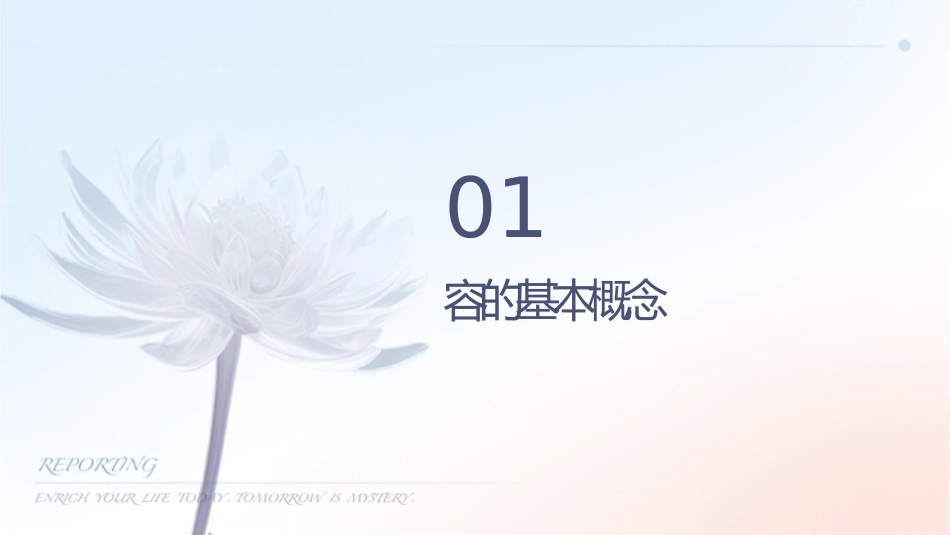

容及容元件件•电容元件的主要参数•电容元件的应用•电容元件的检测与选用•电容元件的发展趋势01容的基本概念电容的定义01电容是指一个导体能够储存电荷的量，通常用符号C表示。02电容是描述电场中导体存储电荷能力的物理量，其大小取决于导体材料的性质、形状和尺寸等因素。电容的单位法拉（F）皮法拉（pF）在国际单位制中，电容的单位是法拉，简称法。1皮法拉等于10^-12法拉，常用于表示较小电容值。微法拉（μF）1微法拉等于10^-6法拉，常用于表示较大电容值。电容的物理意义电容是反映电场中导体存储电荷能力的物理量，其大小与导体材料的介电常数、电场强度、导体间的距离以及导体的大小和形状等因素有关。电容在电路中具有隔直通交的作用，能够实现电场能量的储存和释放，是电子设备中非常重要的元件之一。02容元件的固定电容01020304固定电容是指电容量固定的电容元件，是最常见的一种电容元件。它由两个平行、相对的导电极板组成，其间充满电解质或其他电介质。根据电介质的不同，固定电容可分为空气电容、真空电容、油浸纸电容、薄膜电容等。固定电容的容量一般较大，稳定性较好，适用于各种滤波、耦合、旁路等电路。可变电容可变电容是指电容量可以调节的电容它由一组旋转的金属片和一组固定的金属片组成，通过改变金属片的相对位置来改变电容量。元件。可变电容一般用于调谐电路中，如收音机的调谐器、电视机的频道调节等。可变电容的优点是调节方便，缺点是容量变化范围较小，稳定性较差。电解电容01020304电解电容是一种特殊类型的电容元件，其电介质为电解液。它由一个阳极和一个阴极组成，中间隔有电解纸或塑料薄膜。电解电容的容量较大，一般用于低频滤波、耦合、旁路等电路中。电解电容的优点是容量大、价格便宜，缺点是稳定性较差、寿命较短。03容元件的主要参数电容值计算公式C=εrε0A/d，其中εr是相对介电常数，ε0是真空中的介电常数，A是两极板面积，d是两极板间距。定义电容值是电容元件存储电荷的能力，表示为法拉（F），微法拉（uF）或皮法拉（pF）。影响因素电容值受介电常数、极板面积和间距的影响。耐压值010203定义选择原则影响因素耐压值是指电容元件能够承受的最大电压，也称为击穿电压。在选择电容元件时，应确保其耐压值大于实际工作电压，以避免电击穿和元件损坏。耐压值受介质材料、厚度、电极材料和温度等因素的影响。损耗角正切值定义意义影响因素损耗角正切值是指在电容元件中能量损耗与存储能量之比，表示为tanδ。损耗角正切值反映了电容元件的能量损耗程度，是评价电容元件性能的重要参数。损耗角正切值受介质材料、温度、频率和电压等因素的影响。04容元件的用滤波电路电容元件在滤波电路中起到关键作用，能够滤除交流成分，保留直流成分。在滤波电路中，电容元件通常与电感元件一起使用，形成LC滤波器。通过调整电容和电感的值，可以实现对不同频率信号的滤波效果，从而提取或滤除特定频率的信号。耦合电路电容元件在耦合电路中起到传递信号的作用，同时隔断直流成分。在耦合电路中，电容元件连接两个电路部分，允许交流信号通过，同时阻止直流信号和接地噪声的传递。这样可以在不同电路之间传递信号，同时避免直流偏置和接地噪声的影响。旁路电路电容元件在旁路电路中起到旁路掉电源内阻和去耦的作用。在旁路电路中，电容元件连接在电源和地之间，为信号提供一个低阻抗的返回路径。这样可以将电源中的交流噪声旁路掉，同时降低电源内阻对信号的影响。此外，旁路电容还可以吸收瞬态电流，防止电路中出现电压尖峰。05容元件的用电容元件的检测检测方法检测步骤注意事项通过使用万用表等工具，对电容元件进行检测，判断其性能是否正常。先检查外观是否有损坏，再通过万用表测量电容值是否在正常范围内，最后检查绝缘电阻是否符合要求。在检测时，要确保电源已断开，避免电容残留电荷导致触电或损坏万用表。电容元件的选用选用原则根据电路需求，选择容量、耐压、温度系数等参数符合要求的电容元件。选用技巧考虑电路中其他元件的参数和特性，以及电路的工作环境，选择适合的电容元件。品牌与价格不同品牌和类型的电容元件价格差异较...
