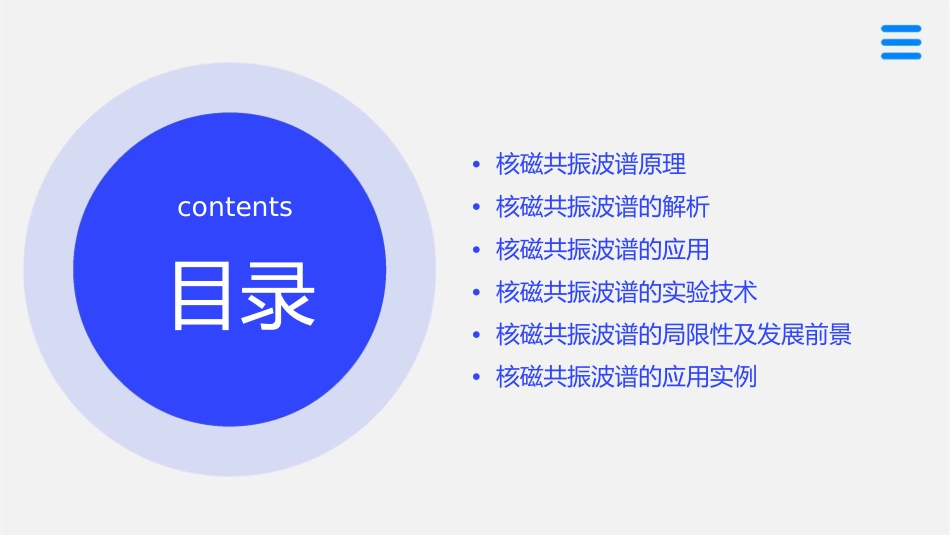

核磁共振波原理及用•核磁共振波谱原理contents•核磁共振波谱的解析•核磁共振波谱的应用目录•核磁共振波谱的实验技术•核磁共振波谱的局限性及发展前景•核磁共振波谱的应用实例原子核的磁性原子核具有磁性010203原子核中的质子和中子具有自旋，从而产生磁矩。磁矩方向原子核的磁矩方向与核自旋轴的取向有关，通常用磁量子数m表示。磁性大小原子核的磁性大小由其磁矩和自旋角动量决定，与原子序数成正比。核磁共振的产生磁场中的能级分裂在外部磁场的作用下，原子核的磁能级发生分裂，相邻能级之间的能量差与磁场强度成正比。射频脉冲激发当外加射频脉冲的频率与磁能级差相等时，原子核发生跃迁，产生核磁共振信号。信号检测与处理通过检测器检测到核磁共振信号，经过放大、滤波和数字化处理后得到核磁共振波谱。核磁共振频率与磁场强度共振频率核磁共振信号的频率与外加磁场的强度有关，共振频率与磁场强度的关系由洛伦兹公式描述。磁场不均匀性实际应用中，磁场往往存在不均匀性，这会影响共振频率的准确测定。磁场强度的影响磁场强度越高，能级分裂越大，共振频率越高，分辨率也越高。化学位移化学位移指在核磁共振波谱中，不同原子核因所处化学环境不同而具有不同的共振频率的现象。影响化学位移的因素主要包括原子核所处的电子环境、磁场强度、分子内部结构等。化学位移的应用通过化学位移可以推断出分子内部的氢键、共价键等相互作用，进而解析分子结构。自旋耦合与自旋裂分自旋耦合指两个或多个核自旋之间相互作用的现象，导致核自旋能级发生交叉，产生多个峰的现象。自旋裂分由于自旋耦合作用，核磁共振波谱中会出现多个峰，每个峰代表一种能级状态，这种现象称为自旋裂分。自旋耦合与自旋裂分的应用通过分析自旋耦合与自旋裂分现象，可以推断分子内部的结构和相互作用关系。核磁共振波谱的解析步骤获取核磁共振波谱数据1通过核磁共振谱仪获取样品的核磁共振波谱数据。识别特征峰根据化学位移、自旋耦合与自旋裂分等现象，识别出样品中存在的不同原子核及其对应的峰。23解析分子结构结合已知的化学知识和分子结构信息，解析出分子内部的氢键、共价键等相互作用关系，推断出分子结构。在有机化学中的应用结构鉴定核磁共振波谱可以提供有机化合物的详细结构信息，如碳、氢、氮等原子的化学位移和耦合常数，有助于确定分子中各基团的连接方式和构型。反应机理研究核磁共振波谱可用于研究有机化学反应机理，通过观察反应过程中化学位移和耦合常数的变化，了解反应中间体的结构和动态行为。天然产物化学核磁共振波谱在天然产物化学中广泛应用，用于鉴定天然产物的结构，研究其生物活性，以及指导化合物的合成和改造。在无机化学中的应用固体无机材料核磁共振波谱可用于研究固体无机材料的结构和性质，如晶体结构、化学键、电子状态等，有助于理解材料的物理和化学性质。溶液中的无机离子核磁共振波谱可以用于研究溶液中无机离子的化学环境，如配位状态、溶剂效应等，有助于理解无机离子的反应行为和性质。在生物化学中的应用生物大分子结构核磁共振波谱可以用于研究生物大分子的结构和动态行为，如蛋白质、核酸等，有助于理解生物大分子的功能和生物活性。代谢物分析核磁共振波谱可以用于代谢物分析，通过检测体内代谢产物的变化，了解生物体的代谢过程和生理状态。实验样品的制备010203样品纯度样品量样品状态确保样品具有足够的纯度，以减少杂质对实验结果的干扰。根据实验需求选择适量的样品量，以平衡实验效果和资源消耗。确保样品处于适当的物理状态，如固体、液体或气体，以适应不同的实验条件。实验参数的选择与优化磁场强度01根据样品的性质选择适当的磁场强度，以提高实验分辨率和灵敏度。频率02根据样品的核自旋磁矩选择适当的实验频率，以确保共振信号的有效接收。温度03控制实验温度，以减小温度对实验结果的影响，提高实验的稳定性。实验数据的处理与分析数据采集数据预处理通过仪器自动采集共振信号，并转换为可分对采集到的数据进行滤波、去噪等预处理操作，以提高数据质量。析的数字信号。数据解析结果解读利用波谱分析方法对预处理后的数据进行解析，提取共...
