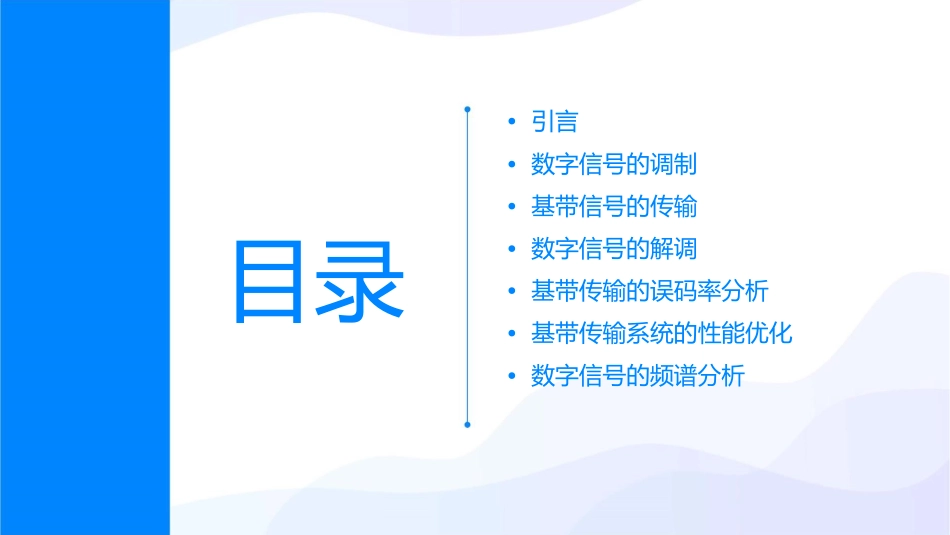

数字信号的基带传输资料课件•引言•数字信号的调制•基带信号的传输•数字信号的解调•基带传输的误码率分析•基带传输系统的性能优化•数字信号的频谱分析目录01引言数字通信系统的基本概念数字通信系统的组成信源信道数字通信系统的基本概念接收设备数字通信系统的优点抗干扰能力强数字通信系统的基本概念传输效率高易于存储和交换基带传输的基本原理基带传输系统的组成发送滤波器信道基带传输的基本原理接收滤波器基带传输系统的特点传输距离较近基带传输的基本原理对信道质量要求较高传输速率较低02数字信号的调制振幅调制原理振幅调制是通过改变载波的幅度来传递数字信号的信息，通常是将数字信号的幅度变化规律与载波的幅度相叠加。概念振幅调制是指将数字信号的幅度按照一定规律变化，以产生可以传输的信号。应用场景振幅调制在无线通信、卫星通信等领域广泛应用。频率调制概念原理应用场景频率调制是指将数字信号的频率按照一定规律变化，以产生可以传输的信号。频率调制是通过改变载波的频率来传递数字信号的信息，通常是将数字信号的频率变化规律与载波的频率相叠加。频率调制在音频、雷达等领域广泛应用。相位调制概念相位调制是指将数字信号的相位按照一定规律变化，以产生可以传输的信号。原理相位调制是通过改变载波的相位来传递数字信号的信息，通常是将数字信号的相位变化规律与载波的相位相叠加。应用场景相位调制在光纤通信、微波通信等领域广泛应用。03基带信号的传输有损信道对信号的影响010203信号失真噪声引入码间干扰有损信道会导致信号的波形失真，影响信号的完整性。有损信道会引入噪声，使得信号的信噪比降低，影响信号的可读性。有损信道可能导致码间干扰，使得信号难以被正确解码。基带信号的脉冲整形匹配滤波器010203匹配滤波器可以最大化输出信号的信噪比，同时限制输出信号的带宽。有限脉冲响应（FIR）滤波器FIR滤波器可以通过调整系数来改变输出的脉冲形状，从而改变信号的频谱特性。无限脉冲响应（IIR）滤波器IIR滤波器可以用于滤除特定频率的噪声，同时保持信号的其他特性。均衡器及其在基带传输中的应用时域均衡器1时域均衡器通过调整信号的时域形状来抵消信道的时域影响，从而减少码间干扰。频域均衡器频域均衡器通过调整信号的频域形状来抵消信道的频域影响，从而优化信号的频谱特性。23均衡器在高速数字通信中的应用在高速数字通信中，均衡器可以用来抵消信道的色散和衰减等影响，提高通信系统的传输速率和质量。04数字信号的解调振幅解调平方律检波器平方律检波器是一种常见的振幅解调器，它通过将调频信号平方，然后通过低通滤波器来提取低频信号。同步检波器同步检波器需要一个参考信号与输入信号同步，通过乘法器将两个信号相乘，然后通过低通滤波器提取低频信号。频率解调希尔伯特变换希尔伯特变换是一种频率解调方法，它通过将信号进行时间延迟并叠加，从而得到与原始信号相位差90度的信号，通过两个信号的相减得到幅度信息，相加得到相位信息。平方环法平方环法是一种非线性频率解调方法，它通过将输入信号平方，然后通过带通滤波器提取特定频率的信号，再进行积分得到解调信号。相位解调线性相位解调线性相位解调方法通过将输入信号乘以一个参考信号，然后通过低通滤波器提取低频信号。非线性相位解调非线性相位解调方法通过将输入信号进行平方或四次方等非线性变换，然后通过低通滤波器提取低频信号。05基带传输的误码率分析误码率的基本概念要点一要点二误码率（BitErrorRate,BER）重要性在数字通信中，由于噪声或其他干扰因素的影响，传输的数字信号会发生错误，误码率是指错误比特数与总比特数的比例。误码率是评估数字通信系统性能的重要指标，它直接影响到通信系统的可靠性和有效性。高斯白噪声下的误码率误码率公式在高斯白噪声下，误码率与信噪比（SNR）的关系可以用以下公式表示：BER=Q(√2πσ)，其中Q为高斯函数，σ为噪声标准差。高斯白噪声在数字通信中，高斯白噪声是最常见的噪声类型之一，它是一种加性噪声，服从正态分布。影响高斯白噪声对数字信号的传输性能有重要影响，提高信噪比可以降低误码率。多径衰落信道...
