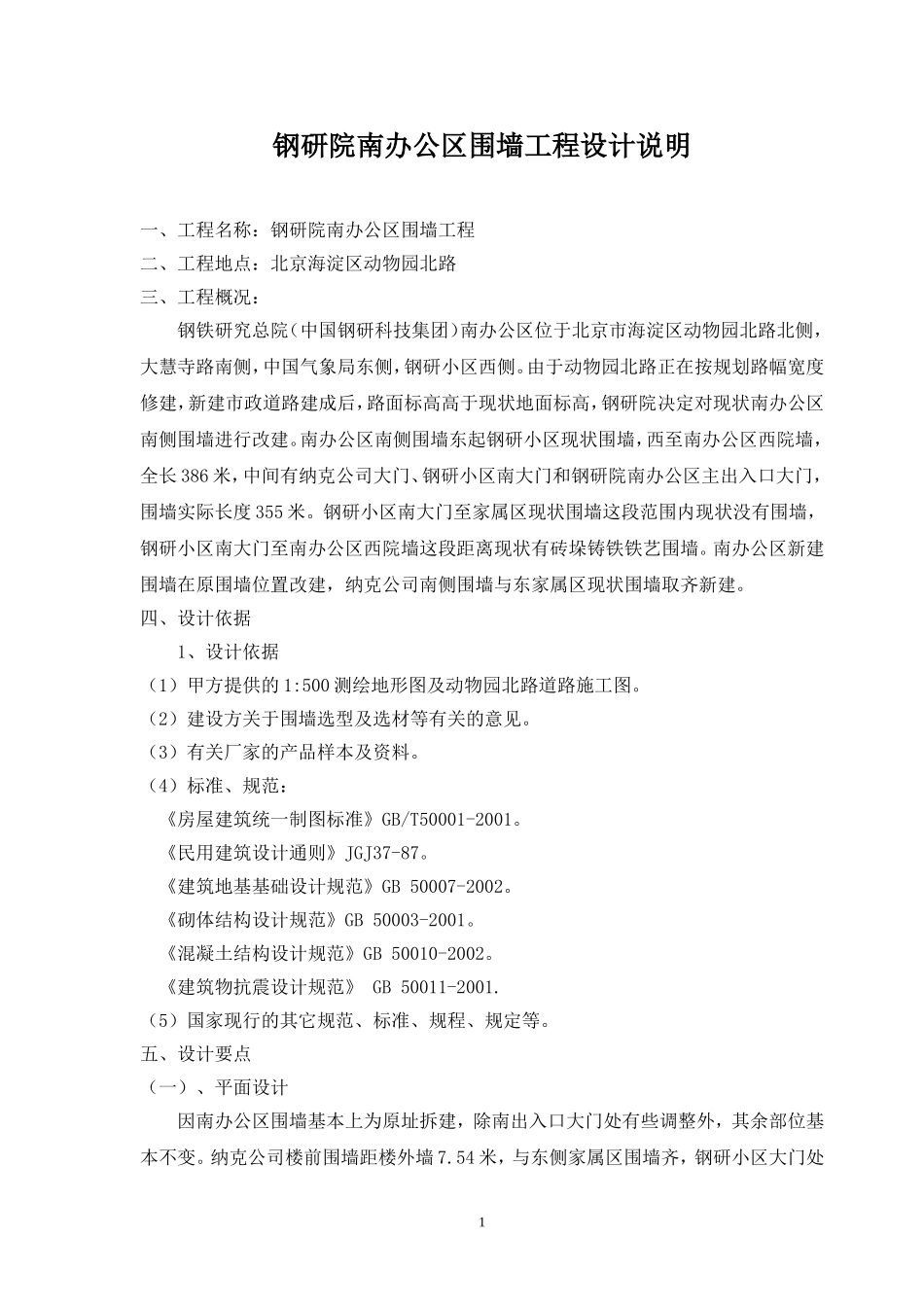

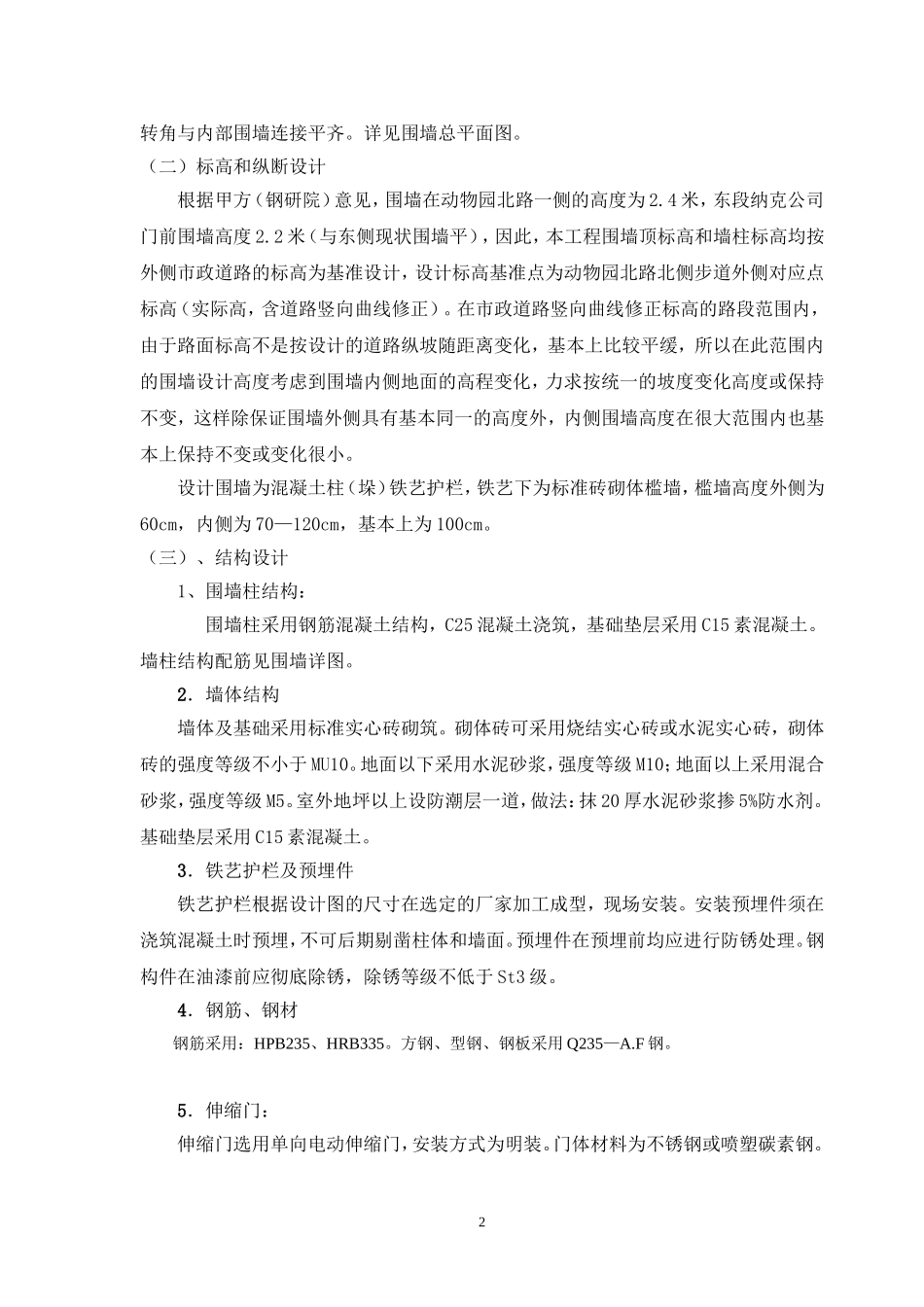

钢研院南办公区围墙工程设计说明一、工程名称：钢研院南办公区围墙工程二、工程地点：北京海淀区动物园北路三、工程概况：钢铁研究总院（中国钢研科技集团）南办公区位于北京市海淀区动物园北路北侧，大慧寺路南侧，中国气象局东侧，钢研小区西侧。由于动物园北路正在按规划路幅宽度修建，新建市政道路建成后，路面标高高于现状地面标高，钢研院决定对现状南办公区南侧围墙进行改建。南办公区南侧围墙东起钢研小区现状围墙，西至南办公区西院墙，全长386米，中间有纳克公司大门、钢研小区南大门和钢研院南办公区主出入口大门，围墙实际长度355米。钢研小区南大门至家属区现状围墙这段范围内现状没有围墙，钢研小区南大门至南办公区西院墙这段距离现状有砖垛铸铁铁艺围墙。南办公区新建围墙在原围墙位置改建，纳克公司南侧围墙与东家属区现状围墙取齐新建。四、设计依据1、设计依据（1）甲方提供的1:500测绘地形图及动物园北路道路施工图。（2）建设方关于围墙选型及选材等有关的意见。（3）有关厂家的产品样本及资料。（4）标准、规范：《房屋建筑统一制图标准》GB/T50001-2001。《民用建筑设计通则》JGJ37-87。《建筑地基基础设计规范》GB50007-2002。《砌体结构设计规范》GB50003-2001。《混凝土结构设计规范》GB50010-2002。《建筑物抗震设计规范》GB50011-2001.（5）国家现行的其它规范、标准、规程、规定等。五、设计要点（一）、平面设计因南办公区围墙基本上为原址拆建，除南出入口大门处有些调整外，其余部位基本不变。纳克公司楼前围墙距楼外墙7.54米，与东侧家属区围墙齐，钢研小区大门处1转角与内部围墙连接平齐。详见围墙总平面图。（二）标高和纵断设计根据甲方（钢研院）意见，围墙在动物园北路一侧的高度为2.4米，东段纳克公司门前围墙高度2.2米（与东侧现状围墙平），因此，本工程围墙顶标高和墙柱标高均按外侧市政道路的标高为基准设计，设计标高基准点为动物园北路北侧步道外侧对应点标高（实际高，含道路竖向曲线修正）。在市政道路竖向曲线修正标高的路段范围内，由于路面标高不是按设计的道路纵坡随距离变化，基本上比较平缓，所以在此范围内的围墙设计高度考虑到围墙内侧地面的高程变化，力求按统一的坡度变化高度或保持不变，这样除保证围墙外侧具有基本同一的高度外，内侧围墙高度在很大范围内也基本上保持不变或变化很小。设计围墙为混凝土柱（垛）铁艺护栏，铁艺下为标准砖砌体槛墙，槛墙高度外侧为60cm，内侧为70—120cm，基本上为100cm。（三）、结构设计1、围墙柱结构：围墙柱采用钢筋混凝土结构，C25混凝土浇筑，基础垫层采用C15素混凝土。墙柱结构配筋见围墙详图。2．墙体结构墙体及基础采用标准实心砖砌筑。砌体砖可采用烧结实心砖或水泥实心砖，砌体砖的强度等级不小于MU10。地面以下采用水泥砂浆，强度等级M10；地面以上采用混合砂浆，强度等级M5。室外地坪以上设防潮层一道，做法：抹20厚水泥砂浆掺5%防水剂。基础垫层采用C15素混凝土。3．铁艺护栏及预埋件铁艺护栏根据设计图的尺寸在选定的厂家加工成型，现场安装。安装预埋件须在浇筑混凝土时预埋，不可后期剔凿柱体和墙面。预埋件在预埋前均应进行防锈处理。钢构件在油漆前应彻底除锈，除锈等级不低于St3级。4．钢筋、钢材钢筋采用：HPB235、HRB335。方钢、型钢、钢板采用Q235—A.F钢。5．伸缩门：伸缩门选用单向电动伸缩门，安装方式为明装。门体材料为不锈钢或喷塑碳素钢。2门型选用编号：DSMD-5415-A6（电动单向伸缩门、门洞宽度5400mm、门体高度1500mm、A型6号花形）。轨道及电源线管安装参见图集03J001/P72—P77施工。六、其它1．砌体在选用时应根据国家有关要求及地方法规的要求选用环保产品。2．施工质量控制等级应不低于B级。3．施工时围墙基础应在原状土上，基础超挖的应进行处理。4.焊接及焊接材料应符合《建筑钢结构焊接规程》的有关规定，焊缝应满焊并保持焊缝均匀，不得有裂缝、过烧现象，外露处应挫平、磨光。焊条用E43系列，焊缝高度6mm。5.墙面贴面应严格按照贴面用料和分层做法的规定施工。6.围墙长度超过50米时，以50米为准在墙垛处设置伸缩缝。7.抗震设防烈度7度。8.墙...
