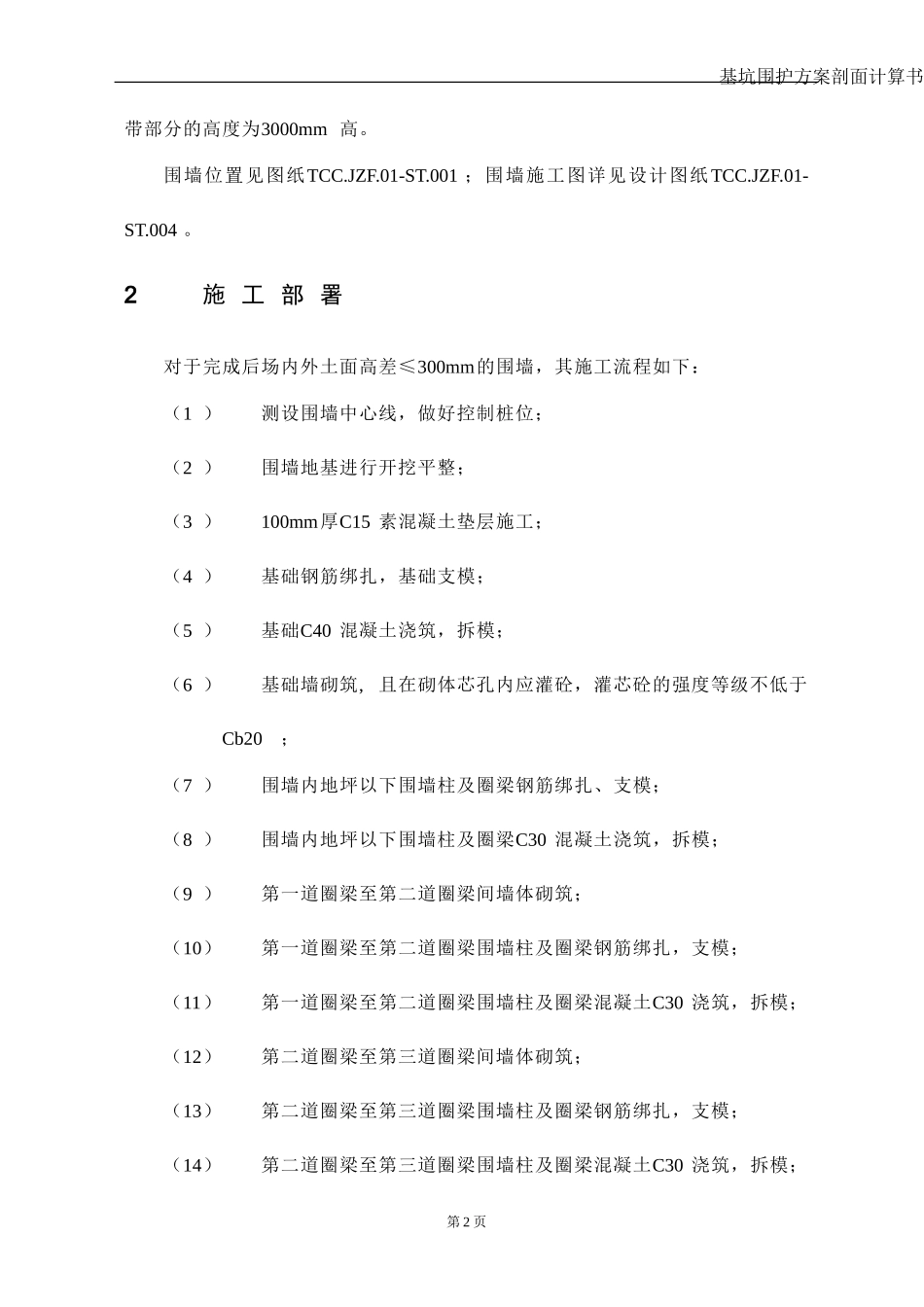

目录1工程概况.........................................22施工部署.........................................23材料、机械配置..............................34人员配置及工期要求.......................35施工准备.........................................36围墙施工要点..................................46.1测量放线..................................46.2土方回填..................................46.3垫层施工..................................56.4桩柱基础施工...........................66.5基础砌筑..................................66.6栏杆安装及二次灌浆................71工程概况本工程围墙为实心围墙。围墙完成后场内绿化带地面标高为3.2~4.5m（吴淞高程）不等。实心围墙砌体采用240厚砼小型空心砌块。墙宽为240mm。出绿化第1页带部分的高度为3000mm高。围墙位置见图纸TCC.JZF.01-ST.001；围墙施工图详见设计图纸TCC.JZF.01-ST.004。2施工部署对于完成后场内外土面高差≤300mm的围墙，其施工流程如下：（1）测设围墙中心线，做好控制桩位；（2）围墙地基进行开挖平整；（3）100mm厚C15素混凝土垫层施工；（4）基础钢筋绑扎，基础支模；（5）基础C40混凝土浇筑，拆模；（6）基础墙砌筑,且在砌体芯孔内应灌砼，灌芯砼的强度等级不低于Cb20；（7）围墙内地坪以下围墙柱及圈梁钢筋绑扎、支模；（8）围墙内地坪以下围墙柱及圈梁C30混凝土浇筑，拆模；（9）第一道圈梁至第二道圈梁间墙体砌筑；（10）第一道圈梁至第二道圈梁围墙柱及圈梁钢筋绑扎，支模；（11）第一道圈梁至第二道圈梁围墙柱及圈梁混凝土C30浇筑，拆模；（12）第二道圈梁至第三道圈梁间墙体砌筑；（13）第二道圈梁至第三道圈梁围墙柱及圈梁钢筋绑扎，支模；（14）第二道圈梁至第三道圈梁围墙柱及圈梁混凝土C30浇筑，拆模；第2页基坑围护方案剖面计算书（15）第三道圈梁钢筋绑扎，支模；（16）第三道圈梁混凝土C30浇筑，拆模；对于完成后场内外土面高差＞300mm的，其施工流程如下：（1）测设围墙中心线，做好控制桩位；（2）围墙地基进行开挖平整；（3）100mm厚C15素混凝土垫层施工；（4）基础钢筋绑扎，基础支模；（5）基础C40混凝土浇筑，拆模；（6）基础混凝土墙板钢筋绑扎，支模；（7）基础混凝土墙板混凝土C40浇筑，拆模；（8）混凝土墙板顶至第一道圈梁墙体砌筑；（9）混凝土墙板顶至第一道圈梁围墙柱及圈梁钢筋绑扎，支模；（10）混凝土墙板顶至第一道圈梁围墙柱及圈梁混凝土C30浇筑，拆模；（11）第一道圈梁至第二道圈梁间墙体砌筑；（12）第一道圈梁至第二道圈梁围墙柱及圈梁钢筋绑扎，支模；（13）第一道圈梁至第二道圈梁围墙柱及圈梁混凝土C30浇筑，拆模；3材料、机械配置序号材料、机械备注第3页基坑围护方案剖面计算书1240厚砼小型空心砌块2挖机土方回填、平整、压实3翻斗车运送砖块4人员配置及工期要求围墙施工预计配置20人（其中大工8人，小工12人）。围墙长度总计2250m，预计2016年春节前结构部分完成50%。5施工准备(1)砌筑用的材料已报送业主获得批准；所需机械、材料已进场。(2)土方回填并压实完毕，现场围墙中心线控制桩测设完毕。(3)围墙地基完成。(4)进场施工围墙的作业人员，已通过我项目部的安全教育。(5)围墙施工时，围墙基础与现场临时围墙结构重叠，需要拆除临时围墙。临时围墙拆除前，在四周搭设钢管维护，并铺设1.8米高彩钢板围挡，搭设完成后，再进行围墙施工，搭设范围可根据围墙施工范围段。6围墙施工要点6.1测量放线对围墙的测量放线分为的平面定位和高程引测两部分。平面定位放线主要采用极坐标法放线。根据上海轨交17号线朱家角停车场工程规划总图，确定围墙坐第4页基坑围护方案剖面计算书标，打出场外的控制点，并通过位于场外的控制点直接放线。如需转站一般不超过两站，并在放线完毕后对所放点位进行复核。高程点引测方面，以(T1703)为基准点，采用闭合水准路线，在现场易保存的地方引测四个水准点，以这四个水准点来控制围墙的施工标高。6.2土方开挖挖除新近填土至设计标高，并按1：0.33放坡，坡底宽度不小于垫层宽度加上1.2米。6.3垫层施工本工程垫...
