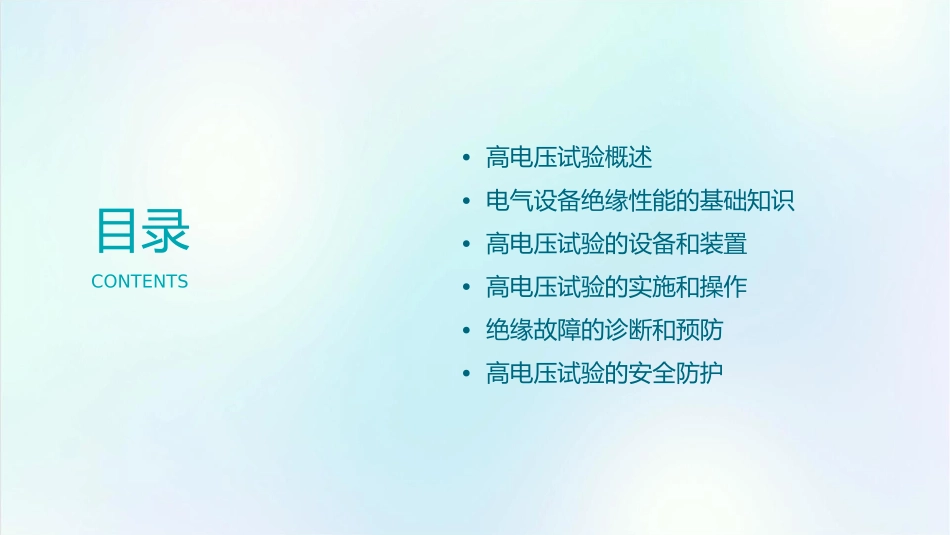

•高电压试验概述•电气设备绝缘性能的基础知识•高电压试验的设备和装置•高电压试验的实施和操作•绝缘故障的诊断和预防•高电压试验的安全防护目录CONTENTS高电压试验的定义和目的定义高电压试验是指对电气设备绝缘性能进行测试的方法，通过施加高于正常工作电压的电压来检测设备的绝缘性能。目的高电压试验的目的是检测电气设备的绝缘性能，预防设备在正常工作电压下发生绝缘击穿或损坏，保障设备的安全运行和人身安全。高电压试验的分类010203按试验目的分类按试验方法分类按试验条件分类可分为耐压试验、绝缘电阻试验、介质损耗角正切值试验等。可分为直流高电压试验、交流高电压试验、冲击高电压试验等。可分为干试验、湿试验、温度试验等。高电压试验的基本原理高电压试验的基本原理是通过施加高于正常工作电压的电压，使电气设备的绝缘材料处于极化状态，检测绝缘材料的电性能参数，如绝缘电阻、介质损耗角正切值等，从而评估电气设备的绝缘性能。在高电压试验中，由于施加的电压较高，可能会引起绝缘材料的局部放电、介质击穿等现象，因此需要严格控制试验条件和参数，以确保测试结果的准确性和设备的安全。02电气设备绝缘性能的基础知识绝缘材料的分类和特性绝缘材料分类绝缘材料特性绝缘材料选择天然绝缘材料、合成绝缘材料、高分子绝缘材料等。耐电性、耐热性、机械强度、稳定性等。根据电气设备的工作环境和性能要求选择合适的绝缘材料。电气设备绝缘结构的组成和作用绝缘结构组成绝缘结构作用绝缘结构设计绝缘层、绝缘件、绝缘气体等。隔离带电部分，防止电流泄漏和电击事故发生。考虑电气性能、机械性能、环境因素等。绝缘电阻和介质损耗因数绝缘电阻：衡量绝缘材料或绝缘结构的电阻值，反映其绝缘性能。绝缘电阻和介质损耗因数的测量方法：采用高电压试验进行测量。介质损耗因数：衡量绝缘材料或绝缘结构的能量损耗，反映其电气性能。03高电压试验的设备和装置高电压试验电源种类与选择高电压试验电源主要有直流电源和交流电源两种。根据试验需求选择合适的电源，如需要模拟雷电冲击或操作冲击等暂态过电压，则应选择直流电源。性能要求高电压试验电源应具备高电压、大电流、陡脉冲的输出特性，以满足电气设备绝缘性能的测试要求。高电压测量仪器和仪表测量仪器包括电压表、电流表、功率表、示波器等，用于准确测量和记录试验过程中的电压、电流、功率等参数。仪表精度高电压测量仪器和仪表应具有高精度和高稳定性，以确保测试结果的准确性和可靠性。试验室的建设和安全防护措施试验室设计试验室应具备完善的接地系统、防雷系统、安全防护栏等设施，以保障试验人员和设备的安全。安全规定试验人员应严格遵守安全规定，如穿戴防护服、戴绝缘手套等，确保在试验过程中不发生触电事故。04高电压试验的实施和操作试验前的准备和注意事项确定试验目的制定试验计划和方案明确高电压试验的目的，是为了检测电气设备的绝缘性能、评估设备的安全性还是其他目的。根据试验目的和设备情况，制定详细的试验计划和方案，包括试验步骤、操作流程、安全措施等。检查试验设备和仪器遵守安全规定确保试验设备和仪器完好、准确，符合相关标准和规定。确保试验人员熟悉并遵守相关安全规定，采取必要的安全措施，防止意外事故的发生。试验步骤和操作流程设备接线记录数据根据试验计划和方案，正确连接试验设备和被试设备，确保接线牢固、可靠。在试验过程中，及时记录各项数据，如电压、电流、绝缘电阻等。电源接入开始试验结束试验在达到试验目的或出现异常情况时，及时终止试验，并对被试设备进行检查和维护。将电源接入试验设备，确保电源稳定、可靠。按照试验计划和方案的步骤和参数，逐步升压并观察被试设备的绝缘性能。试验数据的分析和处理数据整理数据分析对试验过程中记录的数据进行整理，筛选根据试验目的和数据情况，对数据进行统计分析，得出结论。出有效数据。结果评估报告编写根据数据分析结果，对电气设备的绝缘性能进行评估，判断其是否符合相关标准和规定。根据试验过程和结果，编写高电压试验报告，包括试验目的、设备情况、试验数据、结果分析和结论等。05绝缘故障...
