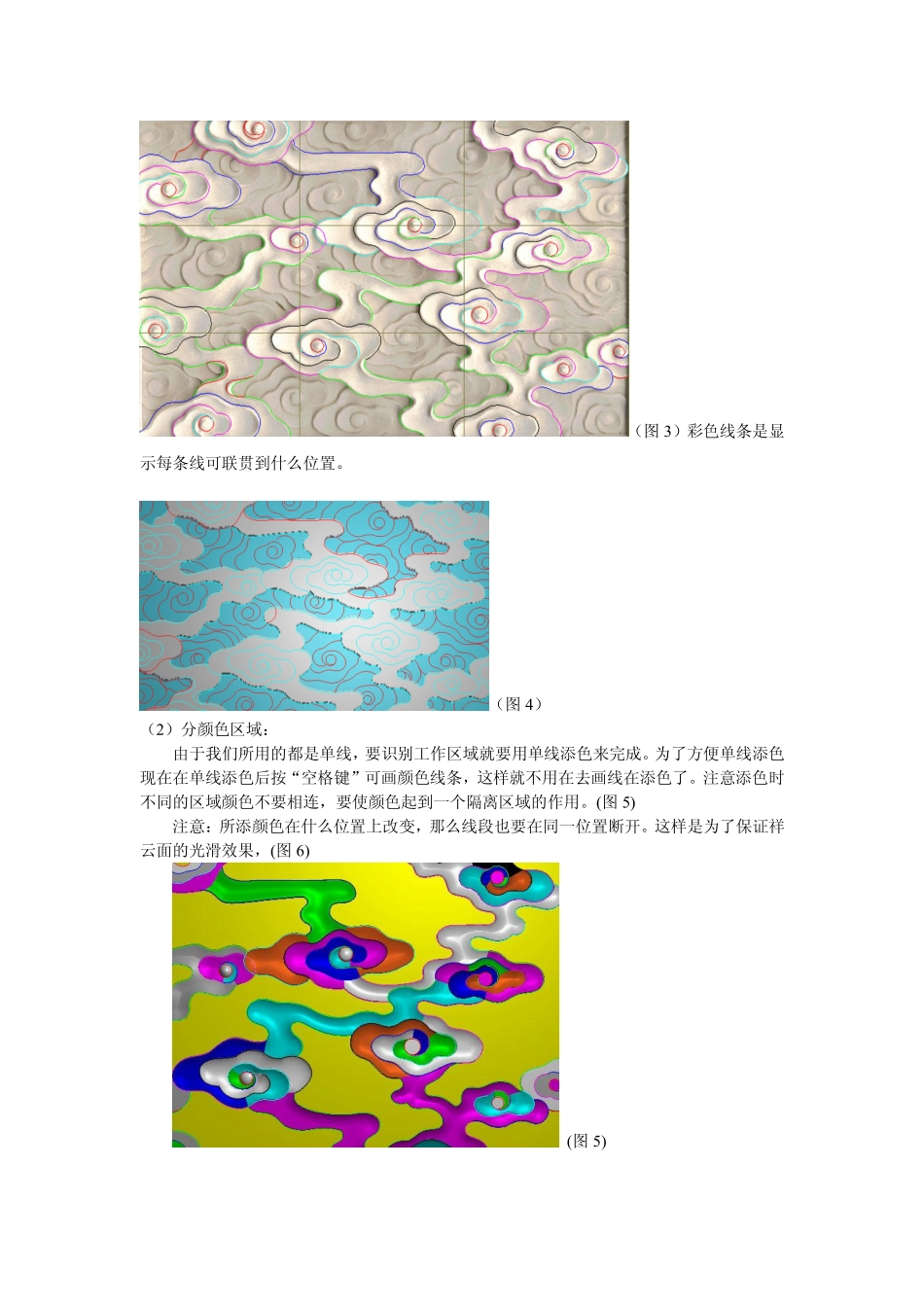

木雕行业的鳞状面和祥云单线浮雕总结鳞状面和祥云单线浮雕。这两个工具应该说是为木雕行业量身定做的作图工具，主要是做云彩和鳞片效果的。也可以灵活运用到其它文件和行业中。这两个工具作为美工的听起来都不陌生，以前就有了。只是现在又在原有内容的基础上进一步的修改增加了很多功能，使得这两个工具在功能上和作图的效果上有了很大提高。下面我介绍一下使用方法。一．祥云单线浮雕制作祥云的方法：在木雕行业中。云彩纹样被大量的应用在装饰类和家具类的产品上。我所见过的大都是装饰在家具的床头和衣柜上等。云彩的图案也被大面积的使用，并且分层次的表现。我们现在的”祥云单线浮雕”所作出来的效果是模仿手工雕刻的效果。所以所作的云样是可以达到客户的要求的。使用这个工具描线很重要。下面我说一下如何做祥云。(1)描图这个工具所做效果的好坏与所描的线条有很大的关系。这个工具不要求所描的图形成“区域”。而是要以“线段”的形式存在。手工雕刻是以一条边为准向里铲，我们就依照这种方式运用线段去作图。就这张云板来说（图1），不管面积有多大按正常的去描，描好后再用“区域提取”里的“生成打断曲线”使线条交叉处断开（图2）。如果运用熟练的话描图时就一次分好线段截取位置。这个工具对线断的长度没有限定，尽可能的保证线条的流畅（图3），如果线段的弯曲度很大，那么我们就要考虑从中截断以保证所做曲面的光滑，由于它是上下两层所以我是先描上面那一层，把中间漏空的地方描成区域，我要用去料的方法作图，这样在分层冲压高度时会方便一些（图4）。（图1）（图2）（图3）彩色线条是显示每条线可联贯到什么位置。（图4）（2）分颜色区域：由于我们所用的都是单线，要识别工作区域就要用单线添色来完成。为了方便单线添色现在在单线添色后按“空格键”可画颜色线条，这样就不用在去画线在添色了。注意添色时不同的区域颜色不要相连，要使颜色起到一个隔离区域的作用。(图5)注意：所添颜色在什么位置上改变，那么线段也要在同一位置断开。这样是为了保证祥云面的光滑效果，(图6)(图5)(图6)（3）使用祥云单线浮雕：步骤一：点击所要进行祥云浮雕的颜色区域。步骤二：设置参数根据提示来选择所选颜色区域有关的二维线段。（手工雕刻是依据线稿的走向依次的下刀雕刻，这种方式在软件中就体现在所选的二维线段上）我一般是点选圆弧的最高点为切入点（图7）。（图7）箭头指示点选线段的位置。要想做好祥云，颜色区域的位置和线段的划分都会直接影响到祥云的效果。作图时有几点要注意：1>：一个颜色区域的首尾不能相交或相连，颜色离的太近就会相互影响如（图8）。在作图时为了处理好颜色区域之间衔接的光滑，在祥云单线浮雕中点中了“使用给定的最大距离”，它就会把前一次祥云浮雕的参数保留下来，用到下一个要操作的区域上，两个区域用同样的参数就可以联贯下来。这样一来每个位置的参数都会联贯的应用下去。当颜色以（图8）这样添时，同样的颜色相连在一起程序不能正确计算颜色区域中每一点的切入边界位置。（图8）2>：线断的截断位置要与所添颜色的位置相对应。保证每一条线断有真对性的工作。如果线断没有因为区域颜色的改变而截断，那么也会造成曲面不光滑的衔接。同样会出现（图8）的效果。线断截断也会使添色时更方便些。3>：在点选线段的位置上，要灵活的运用辅助线段。如（图9）它就是用颜色相邻的边来做为切入点。如果画一条辅助线就不会出现这种情况了（图10）。所画的辅助线断一般是光滑的弧线，用这种作出的云面比较光滑。（图9）（图10）4>：颜色区域的首尾要以当时两线之间位置的法向方向截断。这样断开有助于云面衔接的更流畅。就（图9）（图10）我们观察可以看出两图的兰色和紫色的截断方向不同，直接影响到云面衔接的效果。5>：要注意祥云单线浮雕参数的设定，这里面的参数与单线浮雕里的含义相同。工具栏中有一项“使用给定的最大距离”这项是解决颜色区域衔接的问题。待颜色和线段都调整好之后打开祥云单线浮雕的工具栏，一般以默认值就可，在第一次祥云变换时抅选“仅在流动层上，然后去作图，这样电脑就会保留这次作图的数据，在下一次的变换...
