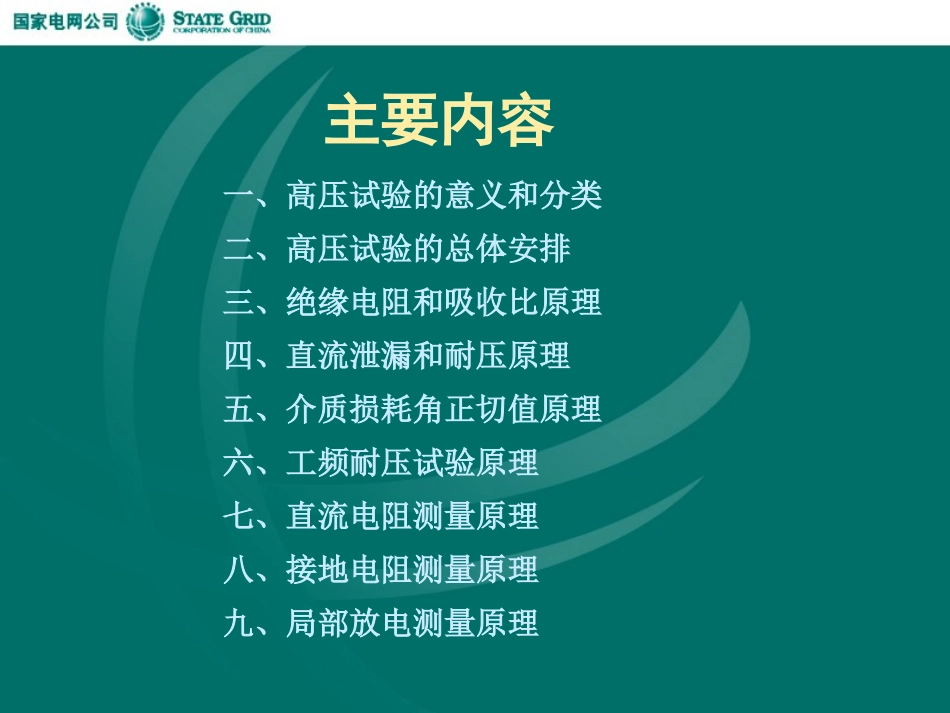

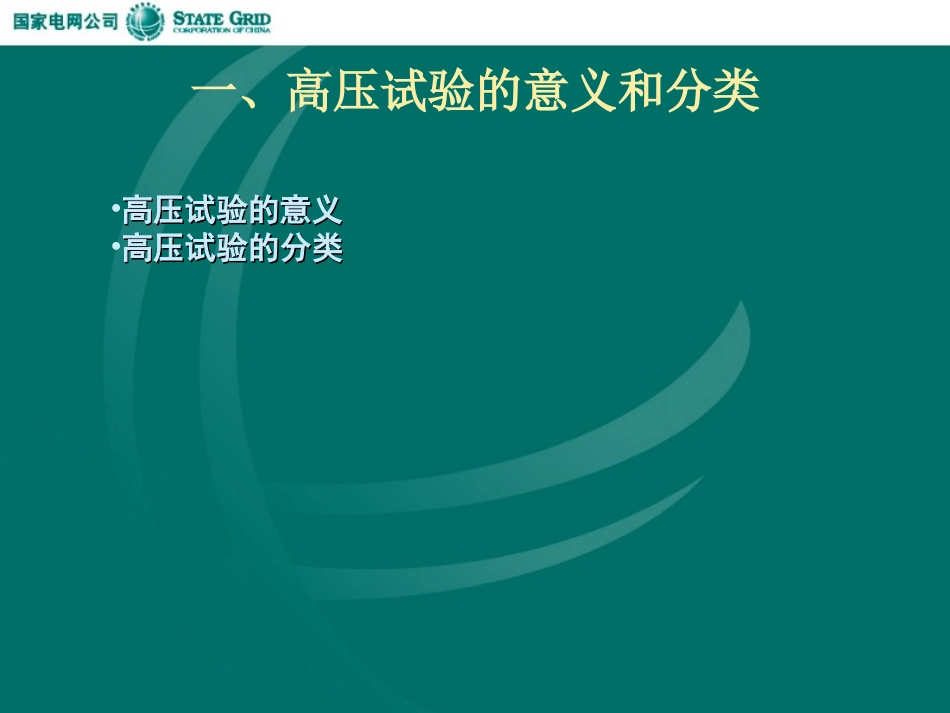

高压试验基本知识高压试验基本知识2009年07月一、高压试验的意义和分类二、高压试验的总体安排三、绝缘电阻和吸收比原理四、直流泄漏和耐压原理五、介质损耗角正切值原理六、工频耐压试验原理七、直流电阻测量原理八、接地电阻测量原理九、局部放电测量原理主要内容一、高压试验的意义和分类•高压试验的意义高压试验的意义•高压试验的分类高压试验的分类高压试验的意义交接试验的意义预防性试验的意义高压试验的分类（一）绝缘试验特性试验非破坏性试验破坏性试验绝缘电阻和吸收比直流泄漏电流测量绝缘tanδtanδ测量测量直流耐压试验交流耐压试验•工频耐压•感应耐压冲击耐压试验高压试验的分类（二）交接试验预防性试验《电气装置安装工程电气设备交接试验标准》GB50150-2006《电力设备预防性试验规程》DL/T596-1996其它试验临时性试验在线监测试验出厂试验二、高压试验的总体安排•试验工作的计划安排试验工作的计划安排•对于绝缘试验的总体要求对于绝缘试验的总体要求•保证试验质量，防止误判断保证试验质量，防止误判断•现场试验记录及试验报告现场试验记录及试验报告•试验时的人身和设备安全试验时的人身和设备安全•试验时与设备运行部门的配合试验时与设备运行部门的配合试验工作的计划安排试验工作的计划安排交接性：在安装竣工，经检查具备试验条件后，临投入时根据实际，如变压器测量铁芯各紧固件的绝缘电阻等预防性：试验周期、季节、生产工艺、气候、设备状况等对于绝缘试验的总体要求对于绝缘试验的总体要求气候要求被试品温度不低于5℃，湿度不高于80%试验顺序要求试验极性要求先非破坏性试验，后破坏性试验先油试验，合格后再破坏性试验使用电压低要求直流高压试验时，采用负极性接线•用于加强绝缘时，按额定电压（高）试验•用于代用时，按运行电压试验•高海拨地区设备，按运行电压试验对于绝缘试验的总体要求（续）对于绝缘试验的总体要求（续）非标设备要求根据相邻标准，插值法求出组合设备要求充油静置要求•分解试验•按最低的试进口设备的要求充油、静止、无气泡（或厂家规定）110KV及以下：24小时•合同约定的标准试验•订合同时：不得低于我国现行标准保证试验质量，防止误判断保证试验质量，防止误判断防止误试验防止误接线防止误判断定期校设备现场试验记录及试验报告现场试验记录及试验报告时间、地点、人员、原因（种类）天气、温度、湿度设备铭牌、运行号试验数据、试验中的异常原始试验记录正式试验报告用户用户仪器名称、型号、试验方法判断结论试验报告试验时的人身和设备安全试验时的人身和设备安全组织措施技术措施人身安全仪器安全设备安全电业安全电业安全工作规程工作规程试验时与设备运行部门的配合试验时与设备运行部门的配合试验原因试验项目试验时间试验人员运行人员试验过程试验准备处理问题试验收尾三、绝缘电阻和吸收比原理•直流电压作用下流过绝缘介质的电流•绝缘电阻•吸收比•极化指数用于测量：用于测量：是否受潮、脏污等是否受潮、脏污等绝缘缺陷绝缘缺陷直流电压作用下流过绝缘介质的电流吸收电流i2电容充电电流i1泄漏电流i3与电容量与外施电压有关与电容量与外施电压有关与绝缘介质的性质、不均匀程度、构成情况有关与绝缘介质的性质、不均匀程度、构成情况有关与绝缘内部是否受潮是否受潮、表面是否清洁等情况有关与绝缘内部是否受潮是否受潮、表面是否清洁等情况有关绝缘电阻绝缘电阻：是电气设备绝缘层在直流电压作用下呈现的电阻当充电电流i1和吸收电流i2都衰减近0的绝缘电阻MΩ1MΩ=1000000Ω单位绝缘电阻表绝缘测试仪方法灵敏地反映绝缘状况发现整体性绝缘受潮过热老化或击穿短路意义吸收比吸收比：60S的绝缘电阻值与15S绝缘电阻之比SSRRK156037.160082015601MMRRKSS07.130032015602MMRRKSS设备1好于设备2吸收比min1min10RRK极化指数：10分钟的绝缘电阻值与1分钟绝缘电阻之比大容量设备，1分钟没有吸收完•用于测量高电压、大电流；•测量绝缘曲线达到稳定值需要特别长时间的电气设备四、直流泄漏和耐压原理•试验方法和特点•对直流试验电压的要求•试验结果的判断试验方法和特点...
