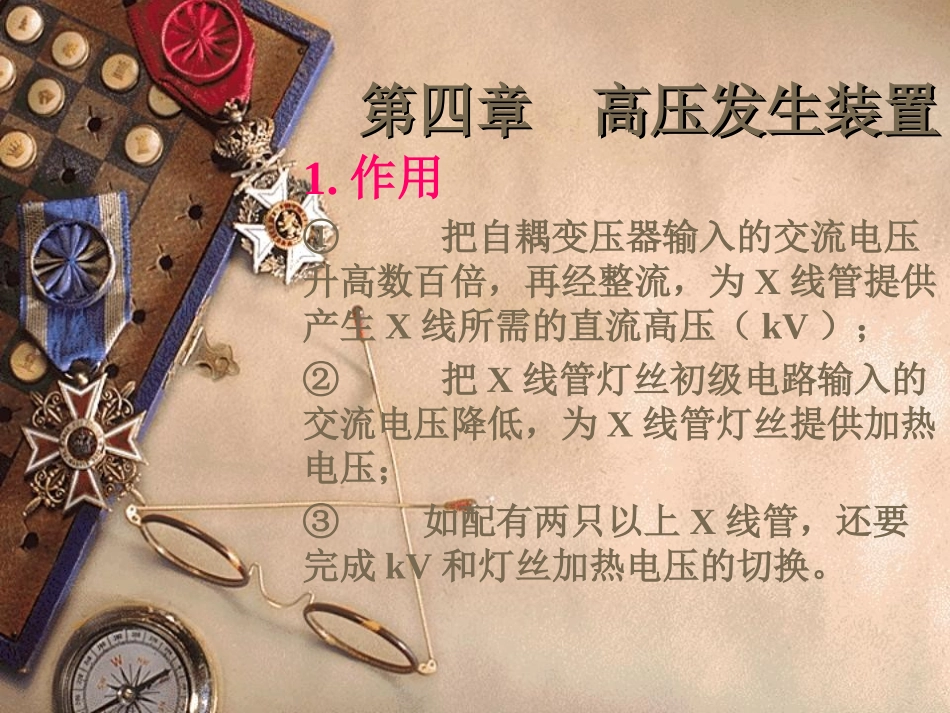

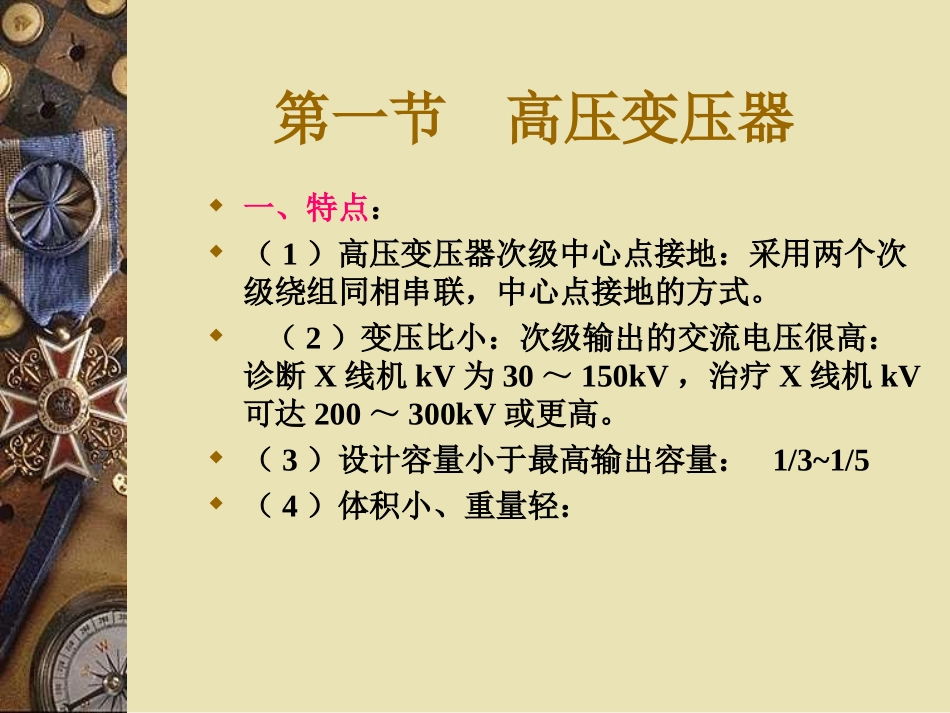

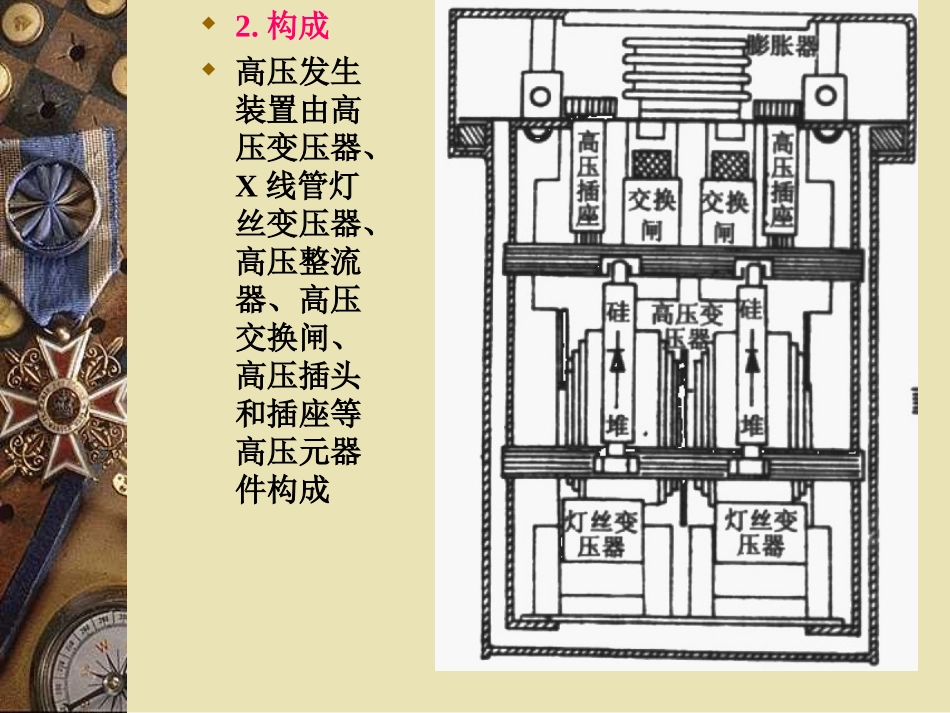

第四章高压发生装置第四章高压发生装置1.作用①把自耦变压器输入的交流电压升高数百倍，再经整流，为X线管提供产生X线所需的直流高压（kV）；②把X线管灯丝初级电路输入的交流电压降低，为X线管灯丝提供加热电压；③如配有两只以上X线管，还要完成kV和灯丝加热电压的切换。2.构成高压发生装置由高压变压器、X线管灯丝变压器、高压整流器、高压交换闸、高压插头和插座等高压元器件构成第一节高压变压器一、特点：（1）高压变压器次级中心点接地：采用两个次级绕组同相串联，中心点接地的方式。（2）变压比小：次级输出的交流电压很高：诊断X线机kV为30～150kV，治疗X线机kV可达200～300kV或更高。（3）设计容量小于最高输出容量：1/3~1/5（4）体积小、重量轻：二、结构1．铁心：2．初级绕组匝数较少，电压一般在500V以下，中型以上诊断用X线机摄影可达上百安培。初级绕组的直流电阻一般在1欧姆以下。3．次级绕组它通过的一般在1000mA以下。次级绕组总匝数在数万到数十万匝之间，输出的交流电压很高，诊断X线机高压变压器都采用两个次级绕组同相串联，次级中心点接地的方式，这样可使高压变压器的绝缘要求降低一半。4.中心点接地①可获得与大地相同的零电位，可使高压变压器的绝缘要求降低一半，构成高压变压器的各种材料的耐压要求降低一半．②由于次级中心点电位为零，可以把mA表串接在次级中心点处，安装在控制台上三、工作原理1．变压比2．能量守恒P1=U1I1P2=U2I2U1I1=U2I23．匝数计算U=4.44×10-8fNBS４．空载电流当高压变压器空载时，初级绕组中有一很小的电流I0流过，该电流称为空载电流。1122UNKUNKNNUU21218104.44UNfBS四、过渡过程暂态电流：高压变压器在电源电压零相位时接通，会产生很大的暂态电流．突波电压：如果高压变压器在电源电压最大时，即相位角为９０°时接通，由于磁通的变化从零开始，因此没有暂态电流。但是在高压变压器的次级却产生正常值1.5倍的脉冲电压2．暂态电流的影响由于X线机的曝光动作频繁且高压变压器通电时间短，若不采取措施防止暂态电流，则每次曝光的开始，将由于暂态电流过大而使kV降低，进而影响X线的输出。另外，过大的暂态电流将使高压器件的绝缘强度下降而容易被击穿、损坏。3．减少暂态电流的措施：①高压变压器的接通时刻与前一次曝光的最后一个脉冲反相②曝光时间为偶数个脉冲时，并且是在电源电压零相位时将高压变压器接通．③曝光前将高压变压器直流预磁，曝光时高压变压器反相接通．第二节高压元器件一、灯丝变压器（一）结构1．铁心2．初级绕组;流过电流很小，导线直径很细3．次级绕组:电流较大，直径较粗（二）特点（1）次级绕组电位很高：灯丝变压器次级绕组的一端与高压变压器次级绕组的一端相连，当高压变压器工作时，灯丝变压器次级绕组电位很高，这就要求初、次级间具有良好的绝缘，绝缘强度不能低于高压变压器最高输出电压的一半。（2）变压比大：灯丝变压器初级电压在100～220V之间，次级电压在5～12V之间，功率在100W左右。（3）次级电流较大二、高压整流器它是由许多单晶硅做成的二极管以银丝串联而成，外壳一般采用环氧树脂。它具有体积小、机械强度高、绝缘性能好、寿命长、性能稳定、正向电压降小和使用时无须灯丝加热等优点三、高压电缆、高压插头与插座（一）高压电缆（二）高压插头与插座各部分构造和作用如下：1．导电芯线：除传送X线管的kV外，阴极侧电缆还传送X线管灯丝加热电流。2．高压绝缘层：它的主要作用是使芯线的高电压与地之间绝缘3．半导体层：使接触不良处不能形成高压静电场，从而防止了高压静电场引起的不良影响。4．金属屏蔽层：一旦高压电缆击穿，导电芯线的高压便与金属屏蔽层短路，而金属屏蔽层通过固定环接地，从而保护操作者和病人的安全。5．保护层：加强对高压电缆的机械保护，减少外部损伤，并能防止有害气体、油污和紫外线对高压电缆的危害。内半导体层：它的作用是使芯线与高压绝缘层间的静电场分布均匀。因为三条芯线不同轴，故电场分布不均匀，在凸起的地方，单位...
