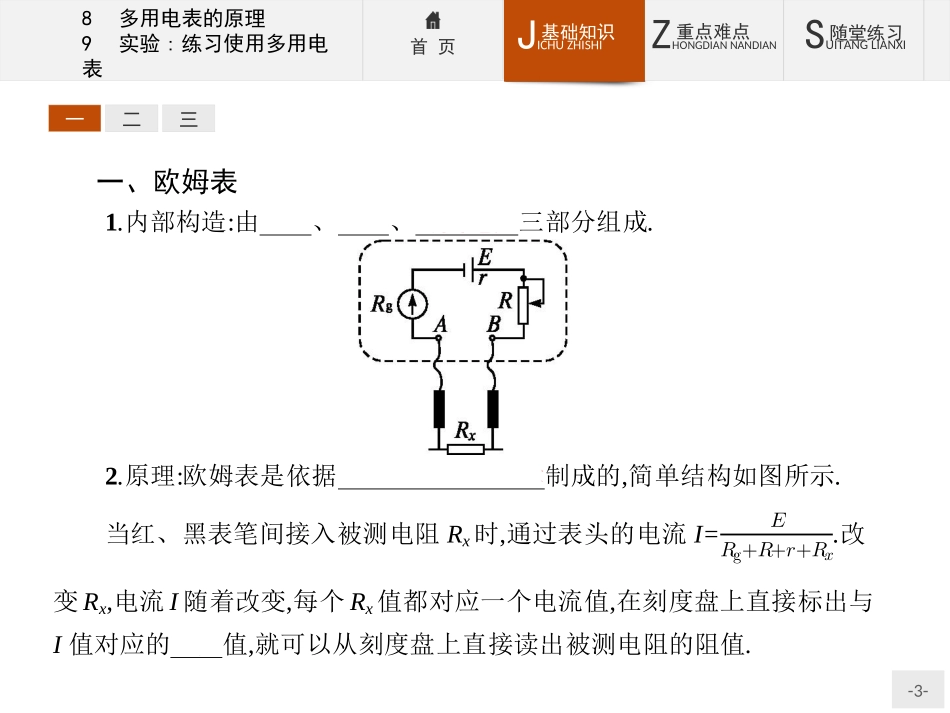

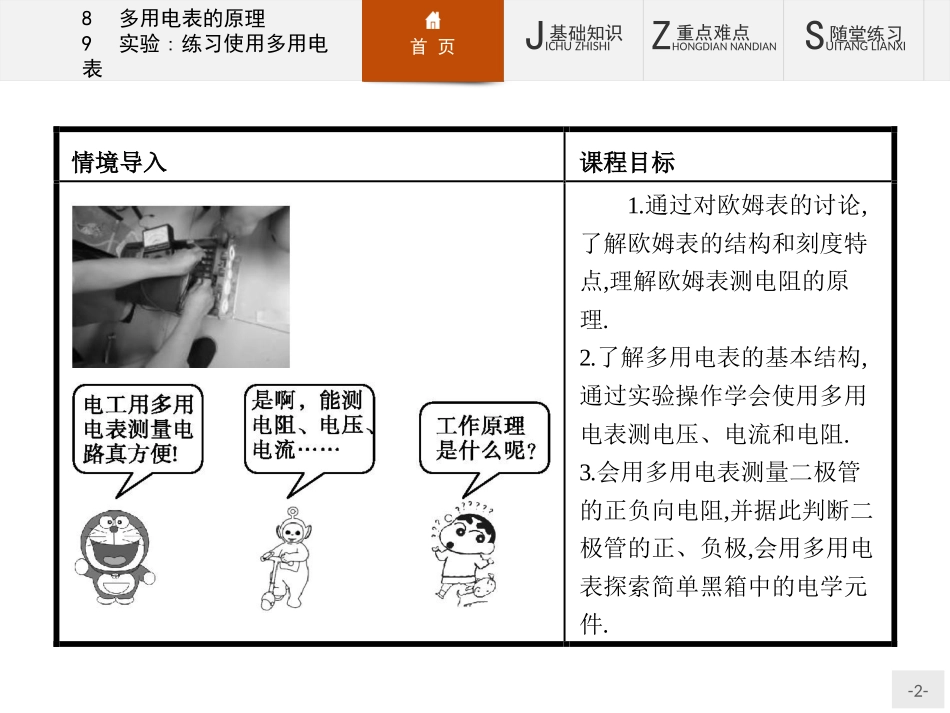

-1-多用电表的原理练习使用多用电表-2-8多用电表的原理9实验:练习使用多用电表首页JICHUZHISHI基础知识ZHONGDIANNANDIAN重点难点SUITANGLIANXI随堂练习情境导入课程目标1.通过对欧姆表的讨论,了解欧姆表的结构和刻度特点,理解欧姆表测电阻的原理.2.了解多用电表的基本结构,通过实验操作学会使用多用电表测电压、电流和电阻.3.会用多用电表测量二极管的正负向电阻,并据此判断二极管的正、负极,会用多用电表探索简单黑箱中的电学元件.-3-8多用电表的原理9实验:练习使用多用电表JICHUZHISHI基础知识首页ZHONGDIANNANDIAN重点难点SUITANGLIANXI随堂练习一二三一、欧姆表1.内部构造:由表头、电源、可变电阻三部分组成.2.原理:欧姆表是依据闭合电路欧姆定律制成的,简单结构如图所示.当红、黑表笔间接入被测电阻Rx时,通过表头的电流I=𝐸𝑅g+𝑅+𝑟+𝑅𝑥.改变Rx,电流I随着改变,每个Rx值都对应一个电流值,在刻度盘上直接标出与I值对应的电阻值,就可以从刻度盘上直接读出被测电阻的阻值.-4-8多用电表的原理9实验:练习使用多用电表JICHUZHISHI基础知识首页ZHONGDIANNANDIAN重点难点SUITANGLIANXI随堂练习一二三二、多用电表1.用途共用一个表头,可分别测量电压、电流、电阻等物理量.2.最简单的多用电表原理图如图所示,当单刀多掷开关接通1时,可作为电流表使用,接通2时,可作为欧姆表使用,接通3时,可作为电压表使用.-5-8多用电表的原理9实验:练习使用多用电表JICHUZHISHI基础知识首页ZHONGDIANNANDIAN重点难点SUITANGLIANXI随堂练习一二三3.外部结构名称如图是一种多用电表外形图,表的上半部分为表盘,下半部分是选择开关,开关周围标有测量功能的区域及量程.将选择开关旋转到电流挡,多用电表内的电流表电路就被接通,选择开关旋转到电压挡或电阻挡,表内的电压表电路或欧姆表电路就被接通.使用前应该调整“指针定位螺丝”,使指针指到零刻度.在不使用时,应把选择开关旋到OFF挡,或交流电压最高挡.-6-8多用电表的原理9实验:练习使用多用电表JICHUZHISHI基础知识首页ZHONGDIANNANDIAN重点难点SUITANGLIANXI随堂练习一二三-7-8多用电表的原理9实验:练习使用多用电表JICHUZHISHI基础知识首页ZHONGDIANNANDIAN重点难点SUITANGLIANXI随堂练习一二三三、实验:练习使用多用电表1.使用多用电表测量电压(1)选择直流电压挡合适的量程.(2)将电表与被测电路并联.2.使用多用电表测量电流(1)选择直流电流挡合适的量程.(2)将被测电路导线卸开,把多用表串联在电路中.(3)读数时,首先要认清刻度盘上的最小刻度.-8-8多用电表的原理9实验:练习使用多用电表JICHUZHISHI基础知识首页ZHONGDIANNANDIAN重点难点SUITANGLIANXI随堂练习一二三3.使用多用电表测电阻(1)要将选择开关扳到欧姆挡上,此时红表笔连接表内电源的负极,黑表笔连接表内电源的正极.选好量程后,先欧姆调零,然后测量.测量完毕,应把选择开关旋转到OFF挡.(2)用多用电表测电压、测电流及测电阻时,电流都是从红表笔流入电表,从黑表笔流出电表.-9-8多用电表的原理9实验:练习使用多用电表JICHUZHISHI基础知识首页ZHONGDIANNANDIAN重点难点SUITANGLIANXI随堂练习一二三温馨提示电阻刻度不均匀,且I=0处,电阻为∞;I=Ig处,电阻为0.-10-8多用电表的原理9实验:练习使用多用电表ZHONGDIANNANDIAN重点难点首页JICHUZHISHI基础知识SUITANGLIANXI随堂练习探究一探究二正确理解欧姆表测电阻的原理●问题导引●如图是某常用欧姆表,请思考:欧姆表的刻度分布具有什么特点?欧姆表的最左边刻度值为何标无穷大?-11-8多用电表的原理9实验:练习使用多用电表ZHONGDIANNANDIAN重点难点首页JICHUZHISHI基础知识SUITANGLIANXI随堂练习探究一探究二提示:欧姆表的刻度是不均匀的,指针在最左边时,电流为零,说明电阻无穷大,指针在最右边时,电流最大,电阻最小,说明被测电阻为零.-12-8多用电表的原理9实验:练习使用多用电表ZHONGDIANNANDIAN重点难点首页JICHUZHISHI基础知识SUITANGLIANXI随堂练习探究一探究二●名师精讲●1.欧姆挡测电阻的原理如图所示.-13-8多用电表的原理9实验:练习使用多用电表ZHONGDIANNANDIAN重点难点首页JICHUZHISHI基础知识SUITANGLIANXI随堂练习探究一探究二欧姆表测量电阻的...
