诺基亚E7拆机教程VIP免费

诺基亚E7拆机教程_第1页
1/23
诺基亚E7拆机教程_第2页
2/23
诺基亚E7拆机教程_第3页
3/23

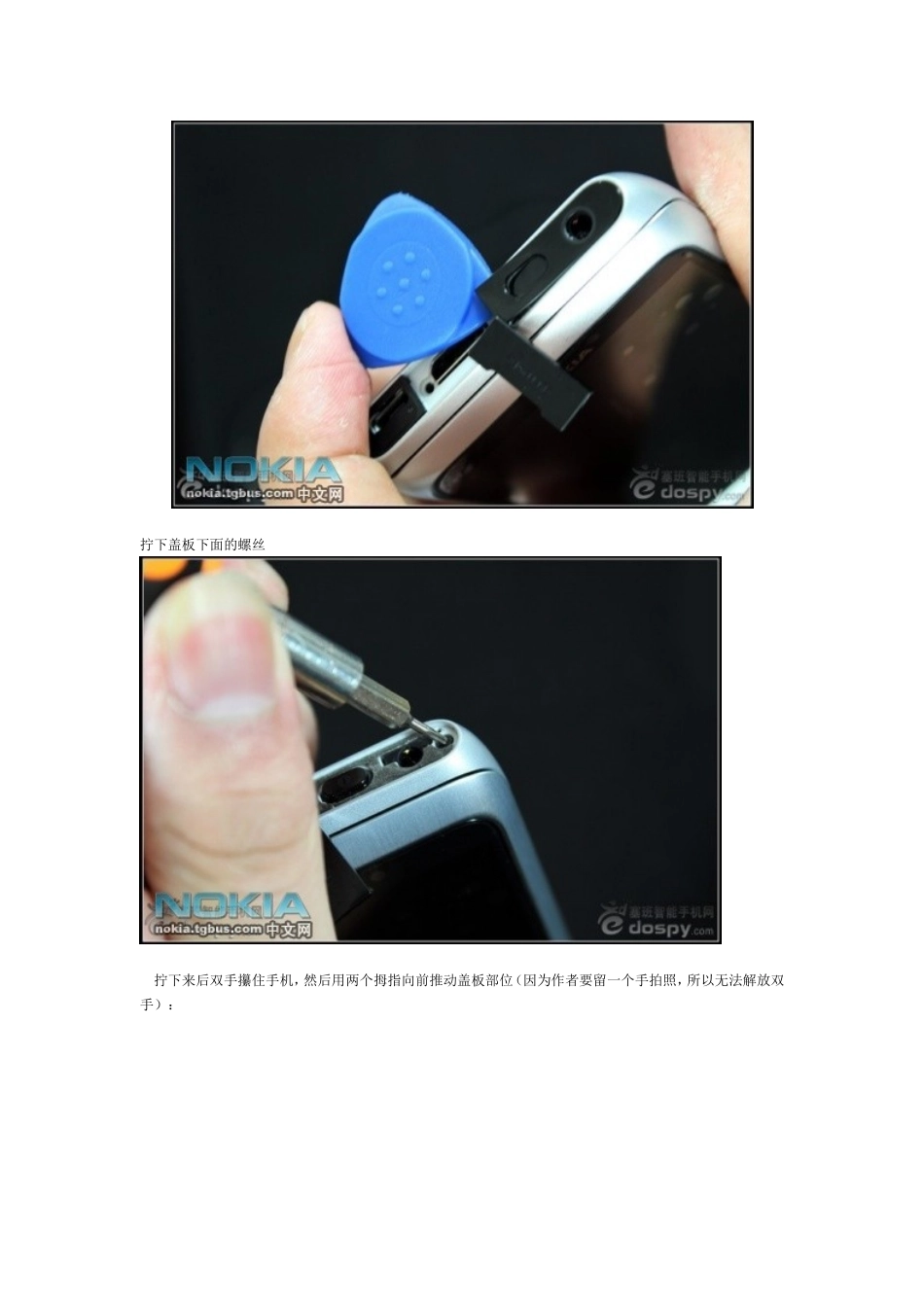

对于这款4英寸屏幕,搭载Symbian^3操作系统的顶级商务手机诺基亚E7来说,无论是诺基亚,还是我们广大的玩家,都对诺基亚E7给予了很高的期望。相信有不少朋友已经入手诺基亚E7了,但对于一些玩家来说,用手机是次要的,最主要的还是对手机进行“暴力”拆机,而这也是大家想要看到。今天给大家带来的就是塞班论坛玩家悟空对诺基亚E7的拆机教程图解,不知道看过之后你会不会也有一种想要拆机的冲动呢!下面进入正题。拆机前的准备工序:1、将手机关机2、取出SIM卡槽3、准备工具:六角T5螺丝刀、最小号十字螺丝刀、镊子、拆机拨片、风枪(也可用电吹风代替)首先打开诺基亚E7顶部的HDMI接口盖用T5螺丝刀拧下螺丝:然后用拨片或者指甲掀开HDMI右侧的盖板(下面用双面胶链接,掀开时请小心):然后用拨片或者指甲掀开HDMI右侧的盖板(下面用双面胶链接,掀开时请小心):然后用拨片或者指甲掀开HDMI右侧的盖板(下面用双面胶链接,掀开时请小心):拧下盖板下面的螺丝拧下来后双手攥住手机,然后用两个拇指向前推动盖板部位(因为作者要留一个手拍照,所以无法解放双手):不用很大力气就推下来了。如果此处吃力,可以尝试用指甲等工具从上盖两侧边先向外翘下:然后我们来拆底部的盖子,首先要小心的揭下这个盖板(也是用双面胶粘的):先用刀片或者镊子之类的翘起一个角,然后慢慢的掀起来:之后拧下底部露出来的这颗螺丝,然后按照下图放方式推开底盖:上下端盖都拆掉了,我们可以看到大后盖的螺丝了:分别拧下这四个角的螺丝:接下来我们来拆键盘,首先拧开顶部的转轴锁定螺丝:此时转轴已经可以90°翻开了,然后掀开手机,用最小号的十字螺丝刀拧下键盘上面的4颗螺丝:螺丝全部拧下后再由上边开始掀开键盘,要慢慢的向外用力,因为键盘下面有少许双面胶粘合。由于键盘为金属制造,所以要保证不能使金属变形:键盘拿下来后就可以看到键盘的电路板了:然后用指甲或者拨片从边上轻轻的撬开铝合金外壳边缘:掀开铝合金后盖(注意:此处是从侧面掀开的,掀开时不要用力过猛,让铝合金外壳变形就麻烦了):看到电池了:如果大家只是为了换电池,那么看到这里就可以了,电池已经可以完全的拿下来了,如果您还有更高层次的追求,那么请随悟空继续往下拆。从箭头指示的位置打开键盘板与主板链接排线的保护盖(请仔细看此处的保护盖卡扣,要用镊子由外向内用力撬开):拿下保护盖后打开此处的排线:现在我们来拿下天线盖板,首先用拨片撬开下图处的卡扣:此处卡扣用指甲或者镊子撬开(左右两边都有):卡扣都打开后就能拿下盖板了:现在我们来拆主板,先用T5六角螺丝刀拧开箭头所示的两个螺丝:用拨片由此处撬开主板上面的盖板:注意其他地方的卡扣,千万不要鲁莽,拆坏了可都是钱啊轻松的拿下盖板,终于见到诺基亚E7主板的真面目了:小小的一块板子,比以往的任何一款机型的主板都要小。凡是浓缩的都是精华,浓缩的全是钱啊。看到主板后用镊子轻轻的向上拔出或者撬起这两根连接线(要记住对应颜色线的位置,不然你装错了就冒烟了):由于之前我们已经从背面打开了键盘与主板的链接排线所以此处直接掀开主板就可以:小心意义的拔下此处链接的排线:撬开此处的线槽:主板已经拆下来大功告成了,现在我们来拆液晶。在整个液晶面板上有8颗螺丝,我们分别拧下来:此处使用的是T5六角的螺丝刀:全拧完后用拨片或者之前沿着面板的缝隙划一圈,使他周边的卡扣都松开:为了避免液晶的保护圈与液晶有粘合,拆机的时候注意此处要与液晶完全分开后在拿下来:分离成功:液晶面板两边与机身有卡扣卡着,此处我们要首先用镊子撬开两边的卡扣:在打开液晶底部的排线:从底部向上掀开液晶:然后用拨片撬开此处的线保护盖板(此处为双面胶粘合,用力要适度):撬开后此处还有一块新片与底板用双面胶相连:由于此处带有新片,所以不能用力导致其弯曲,免得影响电路的接触点:打开风枪,将温度调到200°,风量为最大,小心翼翼的吹热此处蓝色新片部位,吹软下面的双面胶。感觉热的差不多的时候用镊子小心翼翼的让新片与底板分离。注意要用力均匀。至此液晶与主板分离成功。机器所有的关键部件已经分解,来一张全家...
