钢的显微组织评定方法课件VIP免费

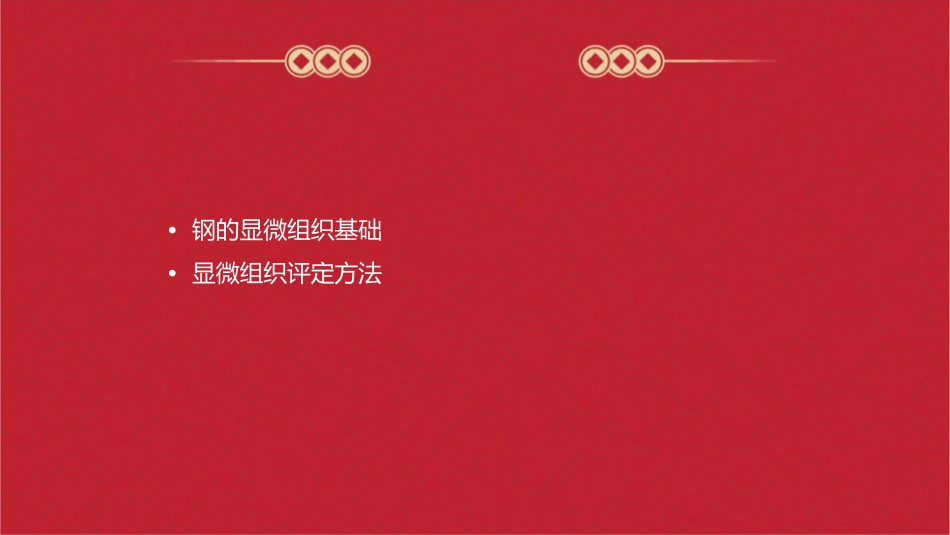

•钢的显微组织基础•显微组织评定方法CHAPTER钢的显微组织类型铁素体奥氏体具有低强度和良好塑性的相，在钢中通常以具有高强度和良好韧性的相，在钢中起到主要的承载作用。薄膜状存在。渗碳体珠光体硬而脆的相，在钢中起到强化作用。由铁素体和渗碳体组成的层状结构，具有较好的塑性和强度。钢的显微组织形成原理固态相变钢在冷却过程中发生的固态相变，导致显微组织的形成。合金元素的影响合金元素对钢的相变温度和组织形态具有显著影响。热处理工艺通过控制加热和冷却速率，可以调整钢的显微组织。钢的显微组织与性能关系强度与韧性1显微组织的不同组合对钢的强度和韧性具有显著影响。耐磨性渗碳体含量和分布对钢的耐磨性具有重要影响。23耐腐蚀性显微组织对钢的耐腐蚀性能具有一定影响。CHAPTER金相显微镜观察法金相显微镜观察法是一种常用的显微组织评定方法，通过光学显微镜对金属材料进行观察和分析，可以获得材料的微观结构和组织特征。金相显微镜观察法利用光学显微镜的高倍率放大效果，将金属材料的表面或截面制成磨片或切片，通过观察磨片或切片来分析材料的微观结构和组织特征。该方法可以观察到材料的晶粒大小、晶界状态、相组成等，对于材料的性能评估和质量控制具有重要意义。电子显微镜观察法电子显微镜观察法是一种高分辨率的显微组织评定方法，通过电子显微镜对金属材料进行观察和分析，可以获得更精确的微观结构和组织特征。电子显微镜观察法利用电子显微镜的高分辨率和高放大倍数，能够更精确地观察和分析材料的微观结构和组织特征。该方法不仅可以观察到材料的晶粒大小、晶界状态、相组成等，还可以观察到更细微的组织结构，如位错、析出相等。电子显微镜观察法对于深入研究材料的微观结构和性能关系具有重要意义。X射线衍射分析法X射线衍射分析法是一种非破坏性的显微组织评定方法，通过分析X射线衍射图谱来获取金属材料的晶体结构和相组成等信息。X射线衍射分析法利用X射线在金属材料中的衍射现象，通过分析衍射图谱来获取材料的晶体结构和相组成等信息。该方法可以对材料进行非破坏性的检测和分析，对于材料的性能评估和质量控制具有重要意义。X射线衍射分析法还可以用于研究材料的晶体取向、晶格常数等晶体学参数。扫描电镜观察法扫描电镜观察法是一种高分辨率的显微组织评定方法，通过扫描电子显微镜对金属材料进行观察和分析，可以获得更详细的微观结构和组织特征。扫描电镜观察法利用扫描电子显微镜的高分辨率和高放大倍数，能够更详细地观察和分析材料的微观结构和组织特征。该方法不仅可以观察到材料的晶粒大小、晶界状态、相组成等，还可以观察到更细微的组织结构，如位错、析出相等。扫描电镜观察法对于深入研究材料的微观结构和性能关系具有重要意义。此外，该方法还可以用于观察金属材料的断口形貌、磨损表面等，对于分析材料的力学性能和耐久性具有重要作用。CHAPTER钢材的晶粒度评定晶粒度钢材的晶粒度是衡量钢材质量的重要指标之一，它决定了钢材的强度、韧性、耐腐蚀性等性能。评定方法通过光学显微镜或扫描电子显微镜观察钢材的显微组织，根据GB/T6394-2002《金属平均晶粒度测定方法》标准进行评定。评定结果根据晶粒度的大小，将钢材分为不同的等级，如粗晶粒度、中晶粒度、细晶粒度等。钢材的夹杂物评定夹杂物01钢材中的夹杂物是指存在于钢材内部的非金属杂质，如氧化物、硫化物、硅酸盐等。评定方法02通过金相显微镜或扫描电子显微镜观察钢材的显微组织，根据GB/T10561-2005《钢中非金属夹杂物含量的测定标准评级图显微检验法》进行评定。评定结果03根据夹杂物的数量、大小、形态和分布情况，将钢材分为不同的等级，如高、中、低夹杂物等级别。钢材的碳化物评定碳化物钢材中的碳化物是指由铁和碳组成的化合物，其形态和分布对钢材的性能产生影响。评定方法通过金相显微镜或扫描电子显微镜观察钢材的显微组织，根据GB/T14979-1994《钢中碳化物不均匀性检验方法》进行评定。评定结果根据碳化物的形态、大小、数量和分布情况，将钢材分为不同的等级，如正常、聚集、粗大碳化物等级别。CHAPTER钢材显微组织的制备切割钢材抛光处理使用金相切...
