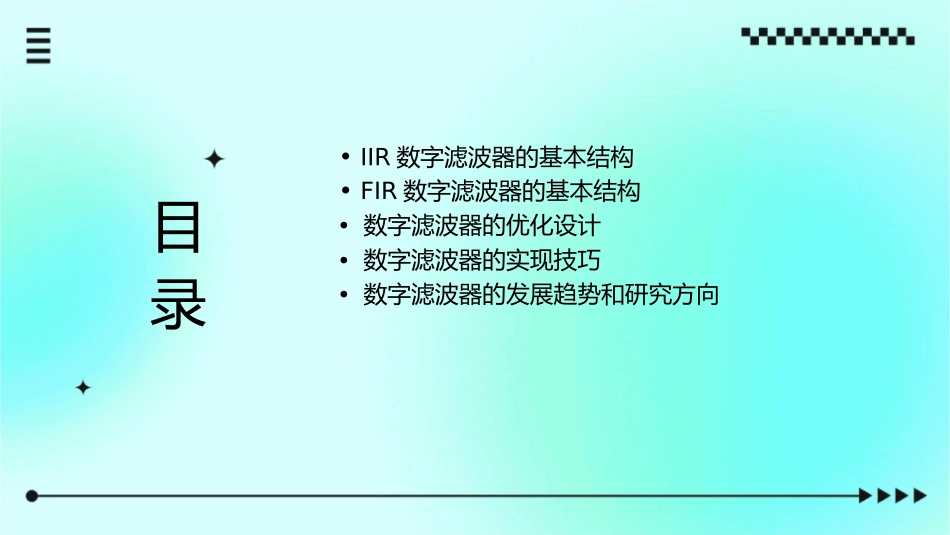

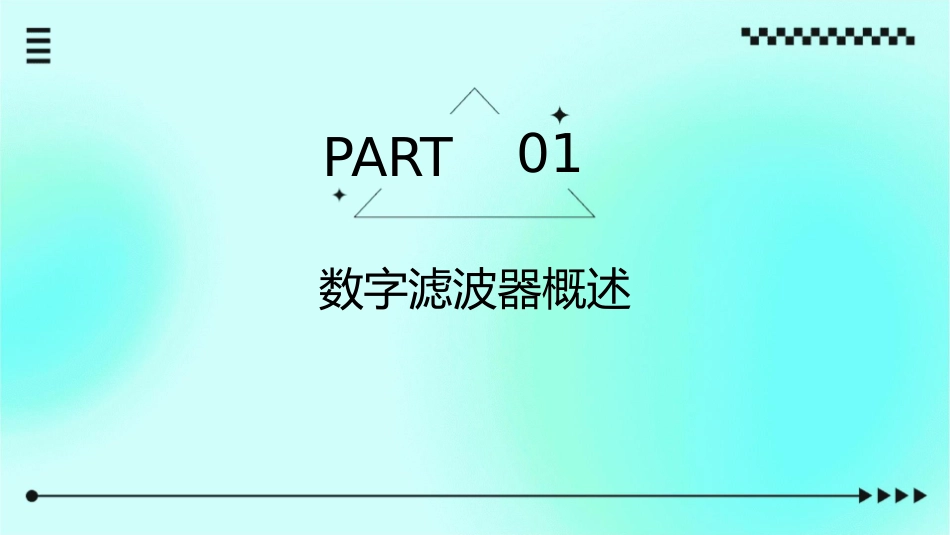

ONEKEEPVIEW数字滤波器的基本结构课件•IIR数字滤波器的基本结构•FIR数字滤波器的基本结构•数字滤波器的优化设计目•数字滤波器的实现技巧录•数字滤波器的发展趋势和研究方向01PART数字滤波器概述数字滤波器的定义数字滤波器是一种离散时间滤波器，它通过处理离散时间信号来达到抑制噪声、提取有用信号的目的。数字滤波器可以实现对信号进行平滑处理、边缘检测、频域分析等多种处理手段，广泛应用于图像处理、语音识别、雷达信号处理等领域。数字滤波器的应用在图像处理中，数字滤波器可以用于实现图像平滑、锐化、边缘检测等操作，提高图像质量。在语音识别中，数字滤波器可以用于提取语音信号的特征，提高语音识别的准确率。在雷达信号处理中，数字滤波器可以用于抑制噪声干扰，提取目标信号，提高雷达检测的可靠性。数字滤波器的基本结构输入信号是待处理的离散时间信号，卷积核是数字滤波器的核心部分，它决定了数字滤波器的特性，输出信号是经过数字滤波器处理后的信号。数字滤波器的基本结构包括输入信号、卷积核、输出卷积核通常是一个二维矩阵，它与输入信号进行卷积运算，得到输出信号。卷积核的大小和权重决定了数字滤波器的性能和效果。信号三个部分。02PARTIIR数字滤波器的基本结构IIR数字滤波器的定义01IIR数字滤波器是一种递归滤波器，它利用输入信号和输出信号的历史数据来计算当前的输出信号。02与有限脉冲响应（FIR）滤波器不同，IIR滤波器具有无限脉冲响应，这意味着它们的输出信号可能会无限期地继续变化。IIR数字滤波器的分类全通滤波器具有零点和极点在复平面上的相同位置，因此它们不会改变输入信号的幅度特性。低通滤波器具有零点在高频段，极点在低频段的系统函数，能够让低频信号通过，抑制高频信号。根据系统函数的零点位置，IIR滤高通滤波器具有零点在低频段，带通滤波器具有零点和极点在一定频率范围内的系统函数，能够让特定频率范围的信号通过，抑制其他频率范围的信号。波器可以分为全通滤波器、高通极点在高频段的系统函数，能够让高频信号通过，抑制低频信号。滤波器、低通滤波器和带通滤波器。IIR数字滤波器的实现01020304IIR数字滤波器可以通过多种方法实现，包括直接形式、级联形式和并联形式。直接形式是最简单的实现方法，但它的缺点是系数计算量大，不适合用于高阶滤波器。级联形式可以将高阶滤波器分解为若干个二阶滤波器，降低系数计算量。并联形式可以增加滤波器的稳定性，降低系数的敏感度。03PARTFIR数字滤波器的基本结构FIR数字滤波器的定义有限脉冲响应（FIR）数字滤波器是一种线性时不变系统，其系统响应只取决于有限个过去输入的脉冲响应之和。FIR滤波器的冲激响应不会发散，且在有限个采样点上等于零。FIR数字滤波器的分类010203直接形式转置形式级联形式由一串基本运算单元（加法器、乘法器）组成，具有N个输入端和M个输出端。将直接形式的FIR滤波器进行转置，使得滤波器的输入和输出互换。将若干个直接形式的FIR滤波器进行级联，以实现更复杂的滤波功能。FIR数字滤波器的实现使用DSP（数字信号处理器）实现DSP是一种专门用于数字信号处理的微处理器，能够快速实现FIR滤波器。使用FPGA（现场可编程门阵列）实现FPGA是一种可编程逻辑器件，可以根据需要实现各种数字信号处理算法。使用软件实现使用通用计算机平台，通过软件实现FIR滤波器。这种方法灵活方便，但计算速度较慢。04PART数字滤波器的优化设计优化设计的方法最优化方法遗传算法模拟退火算法采用梯度下降法、牛顿法、线性规划法等最优化方法，根据目标函数和约束条件，求解最优解。利用生物进化原理，通过选择、交叉、变异等操作，得到最优解。以一定的概率接受劣解，从而跳出局部最优解，最终得到全局最优解。最优化的标准最大信噪比以信噪比为标准，寻求使信噪比最大的最优解。最小误差以均方误差为标准，寻求使均方误差最小的最优解。最短时间以系统响应时间为标准，寻求使系统响应时间最短的最优解。设计步骤确定滤波器的性能指标选择合适的滤波器类型包括通带、阻带、最大衰减等指标。根据应用场景和性能指标，选择合适的滤波器类型，如低通、高通、带通等。设...
