第六章 机件常用的表达方法VIP专享VIP免费

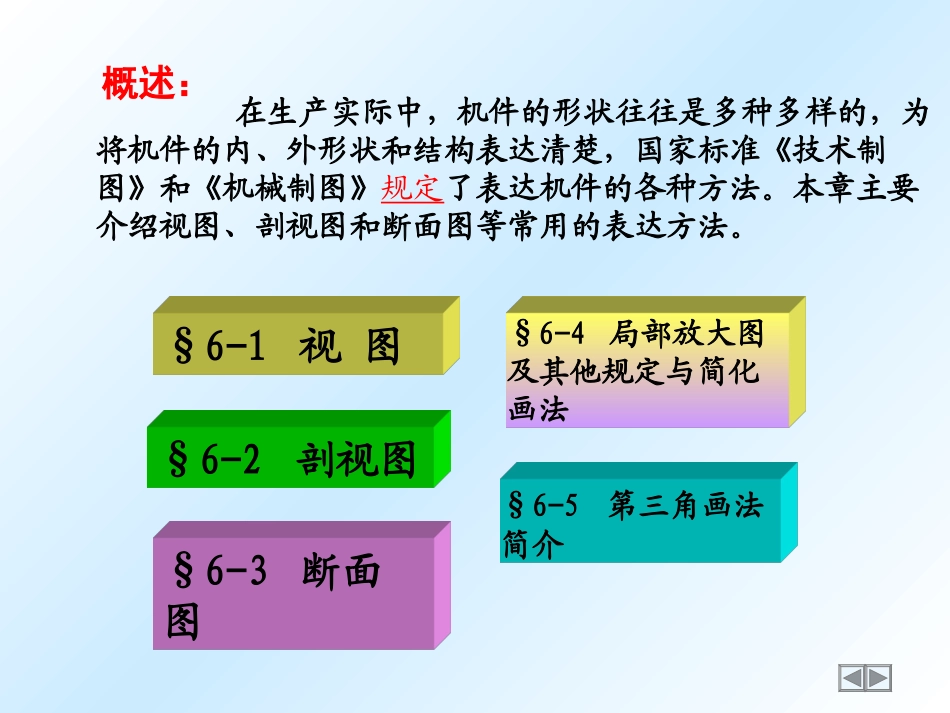

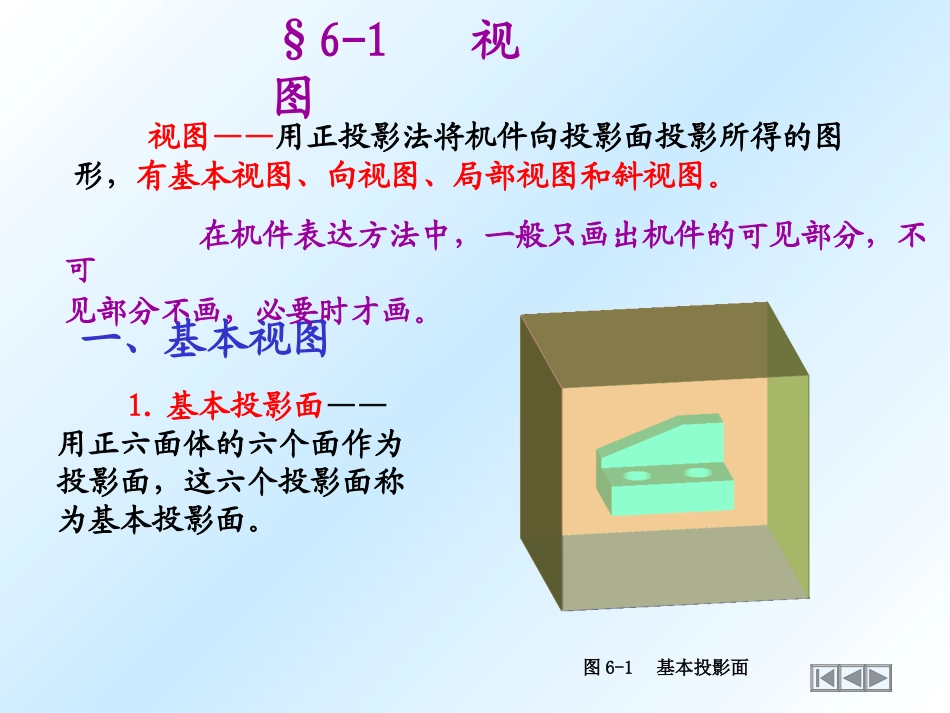

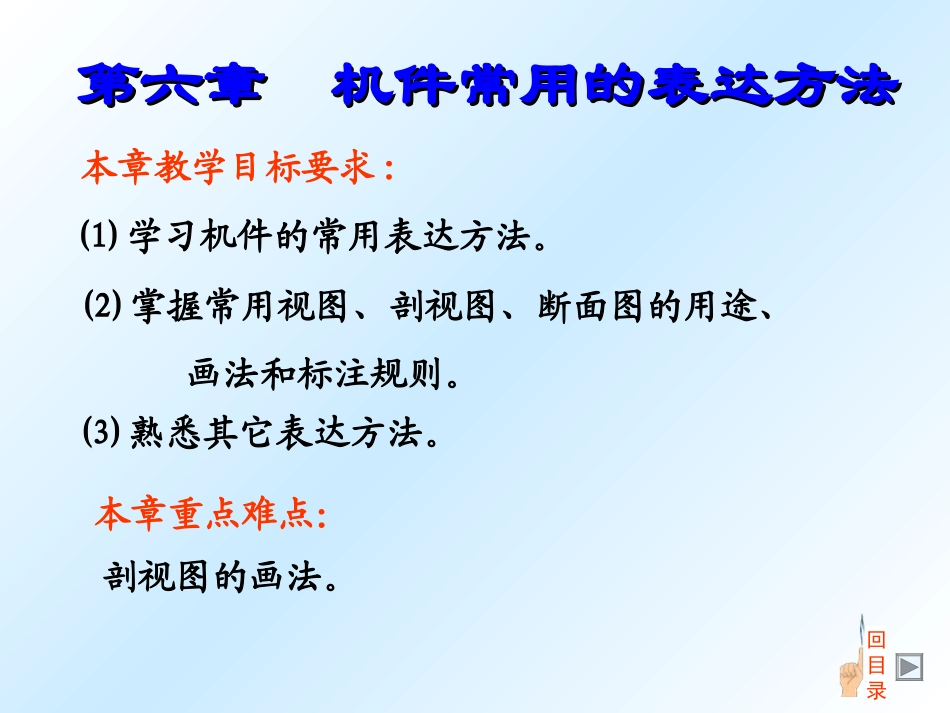

本章重点难点：⑴学习机件的常用表达方法。⑵掌握常用视图、剖视图、断面图的用途、画法和标注规则。⑶熟悉其它表达方法。剖视图的画法。第六章机件常用的表达方法第六章机件常用的表达方法本章教学目标要求:回目录§6-1视图§6-2剖视图§6-3断面图§6-4局部放大图及其他规定与简化画法§6-5第三角画法简介概述：在生产实际中，机件的形状往往是多种多样的，为将机件的内、外形状和结构表达清楚，国家标准《技术制图》和《机械制图》规定了表达机件的各种方法。本章主要介绍视图、剖视图和断面图等常用的表达方法。一、基本视图在机件表达方法中，一般只画出机件的可见部分，不可见部分不画，必要时才画。1.基本投影面——用正六面体的六个面作为投影面，这六个投影面称为基本投影面。§6-1视图视图——用正投影法将机件向投影面投影所得的图形，有基本视图、向视图、局部视图和斜视图。图6-1基本投影面2.基本视图——机件向基本投影面投影所得的视图。基本视图有主视图、俯视图、左视图、右视图、仰视图和后视图六个。图6-2六个基本视图图6-2六个基本视图二、向视图——可自由配置的视图当某视图不能按投影关系配置时，可将其配置在适当的位置，并称这种图为向视图。标注：⑴向视图的上方标注“X”（大写拉丁字母）；⑵在相应视图的附近用箭头指明投影方向，并标注相同的字母。图6-3向视图三、局部视图将机件的某一部分向基本投影面投射所得的视图，称为局部视图。图6-4局部视图局部视图的画法和标注规定：⑴画局部视图时，应标注尺寸。若按投影关系配置，中间又没有其他图形隔开时，可省略标注。⑵局部视图的断裂边界应以细波浪线表示，当所表示的局部视图是完整的，且外轮廓线又成封闭时，波浪线可省略不画。四、斜视图将机件向不平行于任何基本投影面的平面投影所得的视图，称为斜视图。图6-5斜视图斜视图的画法和标注规定⑴斜视图的画法仍然存在“三等”规律。⑵斜视图必须标注，标注不能省。⑶为了方便画图，斜视图允许旋转，且在旋转后的视图上标注视图名称时,需加注旋转符号“”或“”。⑷斜视图一般只需要表达机件倾斜部分的形状，常画成局部的斜视图，其断裂边界应以细波浪线表示。一、剖视图的基本概念§6-2剖视图1.剖视图的形成：假想用剖切平面剖开机件，将处在观察者和剖切平面之间的部分移去，而将其余部分向投影面投射所得的图形，称为剖视图,简称剖视。图6-6剖视图的形成剖视图将机件剖开，使得内部原本不可见的孔、槽可见了，虚线变成了可见线。由此解决了内部虚线问题。图6-7剖视图2.剖面符号表6-1各种材料的剖面符号当剖视图中的主要轮廓线与水平方向成45°或接近45°时,剖面线应与水平方向成30°或60°,见下图。图6-8特殊情况剖面线的画法剖切面一般是平行于相应投影面的平面，其位置一般通过机件内部结构的对称面或轴线。3.剖视图的画法⑴剖切面及其位置的确定图6-9剖视图的画法4.剖切位置与剖视图的标注⑵剖视图的画法A-AAA图6-9剖视图的画法⑵画剖视图时，虚线一般不画，特殊情况要画。5.画剖视图应注意的问题⑴剖视是假想的，当这个视图画成剖视图后，其它视图仍按完整机件表达。图6-10用虚线表示的结构⑶避免漏画或多画轮廓线。图6-11画剖视图的注意点二、剖视图的种类：剖视图全剖局部剖1.全剖视图半剖用于外部形状简单，内部有孔、槽的形体。缺点：不能完整地表达机件的外部结构。图6-12全剖视图2.半剖视图——沿对称中心线剖切机件的1/4。用于外部有形状需要表达，内部有孔、槽，且在这个方向上为对称图形的形体。优点：既可表达外部形状，又可看清内部的孔、槽结构。图6-13半剖视图注意：⑵在半个剖视图中已表达清楚的内形在另半个视图中其虚线可省略，但应画出孔或槽的中心线。⑶半剖视图的标注与全剖视图相同。⑴半个视图与半个剖视图的分界线是点画线。图6-13半剖视图⑷半剖视图和半视图的分界线是点画线，不能是其他任何图线，若机件虽然对称，但对称面的外形上有轮廓线时不宜作半剖。图6-14不能作半剖的机件3.局部剖视图用剖切平面局部地剖开机件所得的剖视图，称为局部剖视图。优点：局部剖视图不需满足任何条件，可根据需要任意剖切。图6-15...
