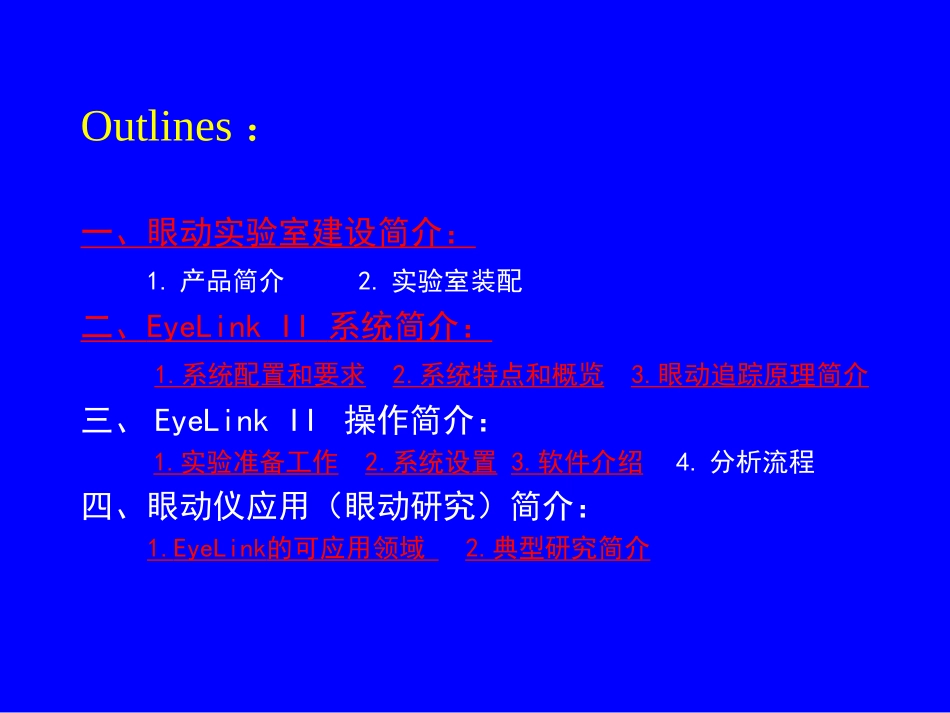

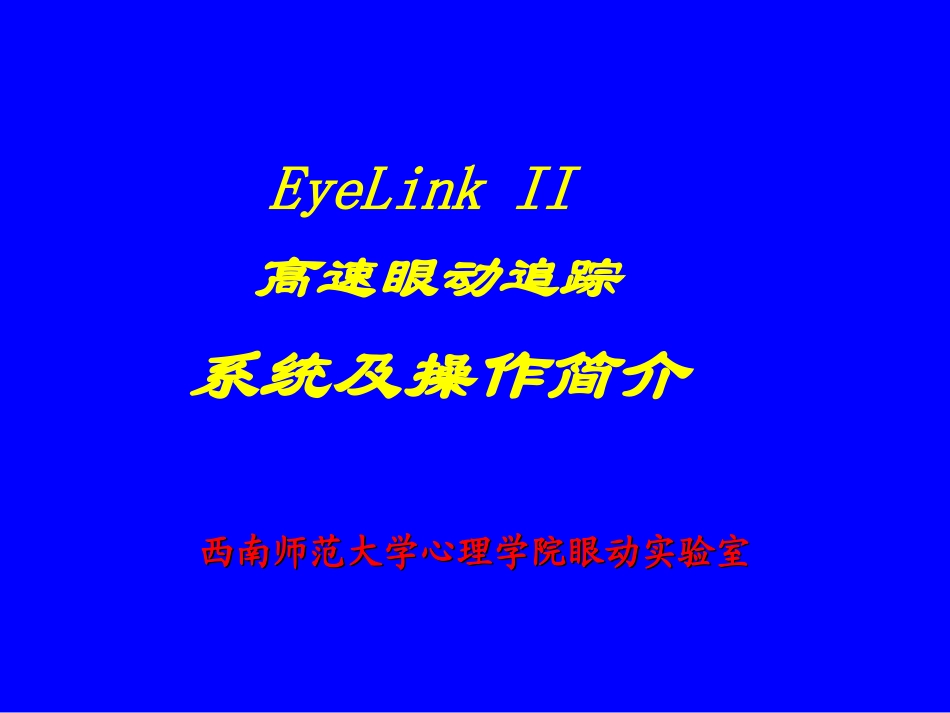

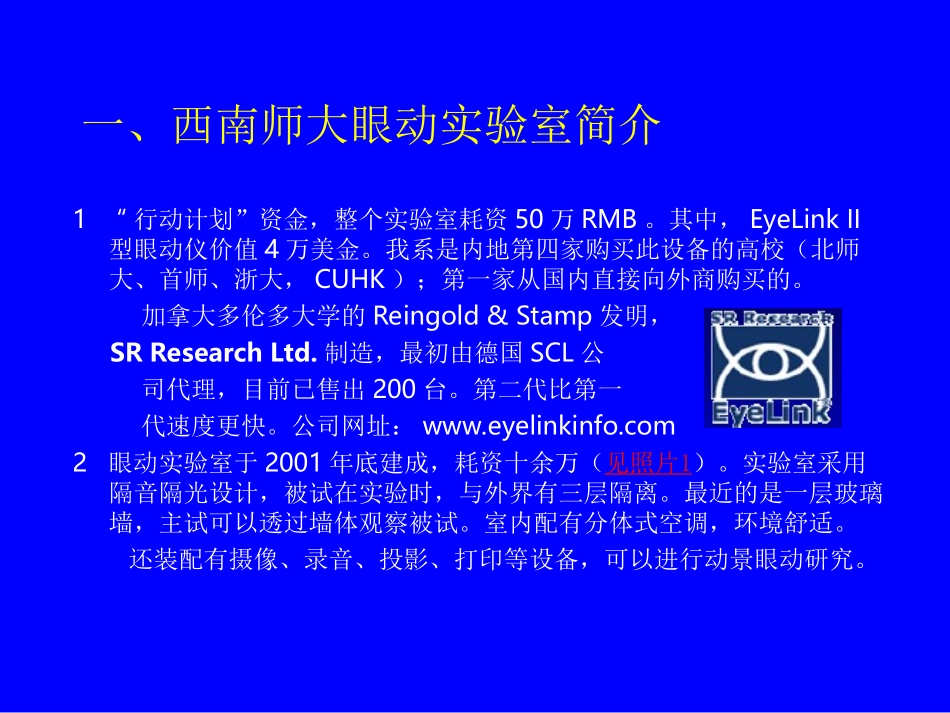

EyeLinkII高速眼动追踪系统及操作简介西南师范大学心理学院眼动实验室西南师范大学心理学院眼动实验室Outlines：一、眼动实验室建设简介：1.产品简介2.实验室装配二、EyeLinkII系统简介：1.系统配置和要求2.系统特点和概览3.眼动追踪原理简介三、EyeLinkII操作简介：1.实验准备工作2.系统设置3.软件介绍4.分析流程四、眼动仪应用（眼动研究）简介：1.EyeLink的可应用领域2.典型研究简介一、西南师大眼动实验室简介1“行动计划”资金，整个实验室耗资50万RMB。其中，EyeLinkII型眼动仪价值4万美金。我系是内地第四家购买此设备的高校（北师大、首师、浙大，CUHK）；第一家从国内直接向外商购买的。加拿大多伦多大学的Reingold&Stamp发明，SRResearchLtd.制造，最初由德国SCL公司代理，目前已售出200台。第二代比第一代速度更快。公司网址：www.eyelinkinfo.com2眼动实验室于2001年底建成，耗资十余万（见照片1）。实验室采用隔音隔光设计，被试在实验时，与外界有三层隔离。最近的是一层玻璃墙，主试可以透过墙体观察被试。室内配有分体式空调，环境舒适。还装配有摄像、录音、投影、打印等设备，可以进行动景眼动研究。二、EyeLinkII系统简介1系统配置和要求：HostPC：900MHz以上CPU；40-80GB硬盘；操作系统:Win98SE/Win2000；显卡，1024x768以上分辨率，256色；512MB内存；反应板（IBM6792-17C，1。6G）SubjectPC：最快的CPU以保证信息迟滞(>1GHz)；512MB内存，以储存位图；操作系统：Win2000/WinXP；60GB硬盘；高速显卡，至少32MB显存，驱动程序支持高刷新率和DirectX8.；一个19"显示器，支持高扫描频率（垂直>150Hz，水平>93KHz）。二、EyeLinkII系统简介2EyeLinkII的主要特点：•高速记录双眼位置，数据采集率高达500Hz。•优越的空间解析度（<0.005°）,低噪音（<0.01°RMS）。•准确度，平均注视位置误差<0.5°。•头部自由—没有扣合带、颚托或其他固定装置。•两种工作方式—瞳孔或瞳孔-角膜记录。•头盔装置案工效学原理设计，轻便耐用。•和大多数眼睛或隐形眼镜兼容。•易于设置、校正和确认。•实时操作反馈。•在线数据分析，可分辨眼跳、注视、回扫等眼动模式。•强劲的应用程序界面（API）。•与EyeLink其他应用软件兼容。EyeLinkII系统概览眼动追踪原理人们一直认为基于视频的眼动追踪系统最容易装配和操作。但是，这种系统的欠缺之处在于数据采集率太低，空间分辨率不高，噪音高且容易造成数据缺失。EyeLink公司使用定制的高速相机和高敏度图像处理技术研制的系统改变了这种现状。第二代EyeLink系统拥有优异的解析度（resolution噪音限度＜0.01○＝＞和数据采集速度（每秒钟500次取样），据称是同类产品中性能最优异的。这种性能使得该系统的速度噪音非常低，是理想的眼跳分析（saccadeanalysis）和眼动追踪工具。此外，实时的注视位置数据传输的延迟（delay）只有3毫秒，所以很适合注视跟随（gaze-contingent）的显示。EyeLinkII系统包括一个有皮质护垫的头盔，头盔上固定有三个微型摄像机。头盔的重心较低，稳定性好而旋转惯性较小，使得整个系统轻巧便利，令被试在实验中感觉舒适，不易疲劳。系统没有使用镜子，操作简便。两个分开的摄像机保证既可以进行双眼追踪，又能够任意选择被试的优势眼而不用像大多数头盔式眼动仪那样进行机械调整。每个摄像机都有嵌入式照明装置，经过数字校正可以满足全视野的照明需求，同时，还可以对周围环境的照明条件进行数字校正。这些保证了系统捕捉瞳孔的优越能力。头盔上还整合了一个微型的光学头部追踪摄像机，这保证了被试在实验中即使有自然的小范围头部移动和说话也仍能保持对注视点的准确追踪。这种光学镜头有极低的噪音水平，使得计算出的注视位置数据和真正的眼睛位置数据间只有微小误差，从而保证这些数据可用来进行眼跳分析。相反，其他采用磁镜头头部追踪设备的头盔式眼动仪的角度噪音太大，限制了其注视位置数据的应用。EyeLink追踪眼动的原理是首先利用头镜校正，保证面部与屏幕平行，从而视线与屏幕中央垂直。这时，屏幕四角的发射器成为视平面的原点。进一步经过眼镜校正，将视线和屏幕坐标一一对应起来——即...
