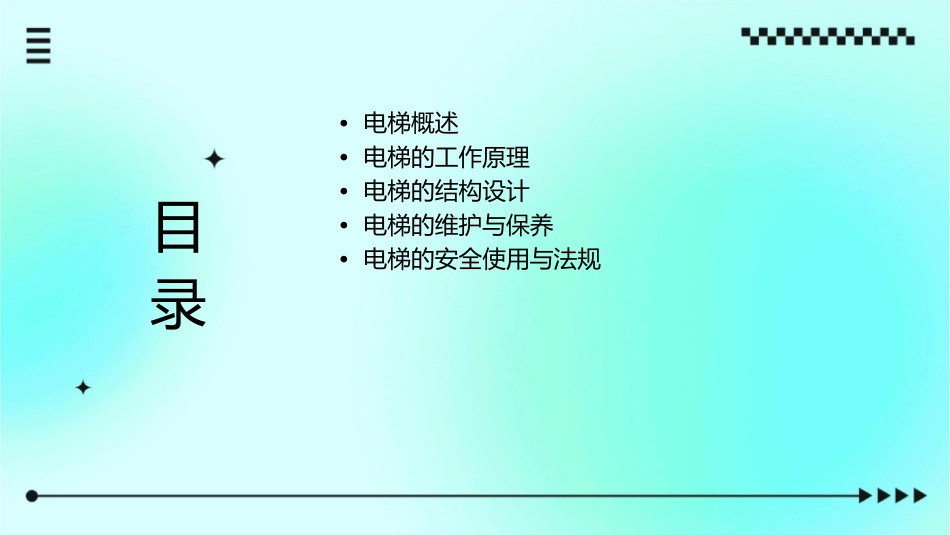

ONEKEEPVIEW电梯原理及结构课件•电梯概述•电梯的工作原理•电梯的结构设计•电梯的维护与保养•电梯的安全使用与法规目录01PART电梯概述电梯的定义与分类电梯的定义电梯是一种垂直运输乘客或货物的机械设备，通常安装在建筑物内部。电梯的分类根据不同的分类标准，电梯可以分为多种类型，如按用途可分为乘客电梯、载货电梯、医用电梯等；按控制方式可分为手动控制电梯、自动控制电梯等。电梯的发展历程010203初始阶段发展阶段现代化阶段早期的电梯采用人力或畜力驱动，结构简单，效率低下。随着工业革命的兴起，蒸汽机、电动机等新技术的出现，电梯的驱动方式逐渐得到改进。随着电子技术和计算机技术的飞速发展，电梯的控制方式、安全性能和舒适性得到了极大的提升。电梯的基本组成导向系统门系统导向系统用于控制轿厢在井道门系统包括层门和轿门，是保证乘客安全的重要部分。内的上下左右运动，保证轿厢的稳定性和安全性。曳引系统轿厢系统安全保护系统安全保护系统用于保障乘客和操作员的安全，包括限速器、安全钳、缓冲器等装置。曳引系统是电梯的主要驱动部分，通过曳引轮与钢丝绳的摩擦力来驱动轿厢上下运动。轿厢系统是电梯的承载部分，用于运送乘客或货物。02PART电梯的工作原理电梯的曳引原理曳引力产生曳引力是由曳引轮和钢丝绳之间的摩擦力产生的，摩擦力的大小取决于正压力和摩擦系数。曳引原理概述电梯的曳引原理是通过曳引轮和钢丝绳的摩擦力来提升或降低轿厢。曳引绳的选择选择合适的曳引绳对于确保电梯的安全和性能至关重要，通常选用具有高强度、耐磨损和耐腐蚀性能的钢丝绳。电梯的控制系统控制系统概述电气控制系统微机控制系统电梯的控制系统负责控制电梯的运行，包括召唤、选层、启动、运行、停止等操作。电气控制系统是电梯控制的核心，它由各种电气元件和电路组成，实现对电梯的精确控制。微机控制系统是现代电梯的重要组成部分，通过微处理器和相关电路实现对电梯的智能控制。电梯的安全保护装置安全保护装置概述超速保护装置电梯的安全保护装置是为了防止电梯在运行过程中发生意外情况而设置的。超速保护装置用于防止电梯超速运行，当电梯运行速度超过额定速度时，装置会自动触发安全回路，使电梯停止运行。缓冲器安全钳缓冲器是电梯的最后一道安全保障，当电梯出现故障或断电导致轿厢无法正常停靠时，缓冲器能够吸收轿厢的动能，降低轿厢对楼板的冲击。安全钳是用于在电梯运行过程中突然出现断绳或曳引轮脱轨等紧急情况时，将轿厢紧急制停在导轨上，保证乘客安全。03PART电梯的结构设计电梯的机房与井道电梯机房电梯机房是安装电梯控制系统、曳引机和滑轮等部件的地方，通常位于建筑物顶部。机房内还包括电源开关、控制柜、限速器等设备。井道电梯井道是电梯上下运动的通道，通常为一个封闭的空间，内部有导轨、限速器绳和随行电缆等设备。电梯的轿厢与门系统轿厢轿厢是电梯的载重容器，用于运送乘客或货物。轿厢内部通常设有操纵面板、照明、通风等设施。门系统门系统包括门扇、门导轨、门滑轮和门锁等部件，用于封闭轿厢入口，保证乘客安全。电梯的悬挂与导向系统悬挂系统悬挂系统由曳引绳、导向轮和反绳轮组成，用于连接轿厢和曳引机，实现电梯上下运动。导向系统导向系统由导轨和导靴组成，用于控制轿厢在井道内的水平和垂直运动方向，保证电梯运行稳定。04PART电梯的维护与保养电梯的日常维护清洁和整理门系统检查保持电梯内部整洁，无杂物，定期清理灰尘和污渍。检查电梯门开关是否顺畅，门锁是否正常工作。检查运行状况按键和显示面板观察电梯运行是否平稳，有无异常声音或震动。确认电梯内的按键和显示面板正常工作，无损坏。电梯的定期保养曳引机检查限速器检查检查曳引机的运行状况，包括润滑和清洁。验证限速器是否能正常工作，必要时进行校准。钢丝绳检查安全装置检查检查钢丝绳的磨损和张力情况，确保安全。检查安全回路、安全钳、缓冲器等安全装置是否正常。电梯的常见故障及排除方法电梯停滞电梯运行异常噪音检查电源和电机控制，检查曳引机和检查曳引机、导轨和钢丝绳，确保无异常磨损或松动。门系统。门系统问题显示面板故障门无法关...
