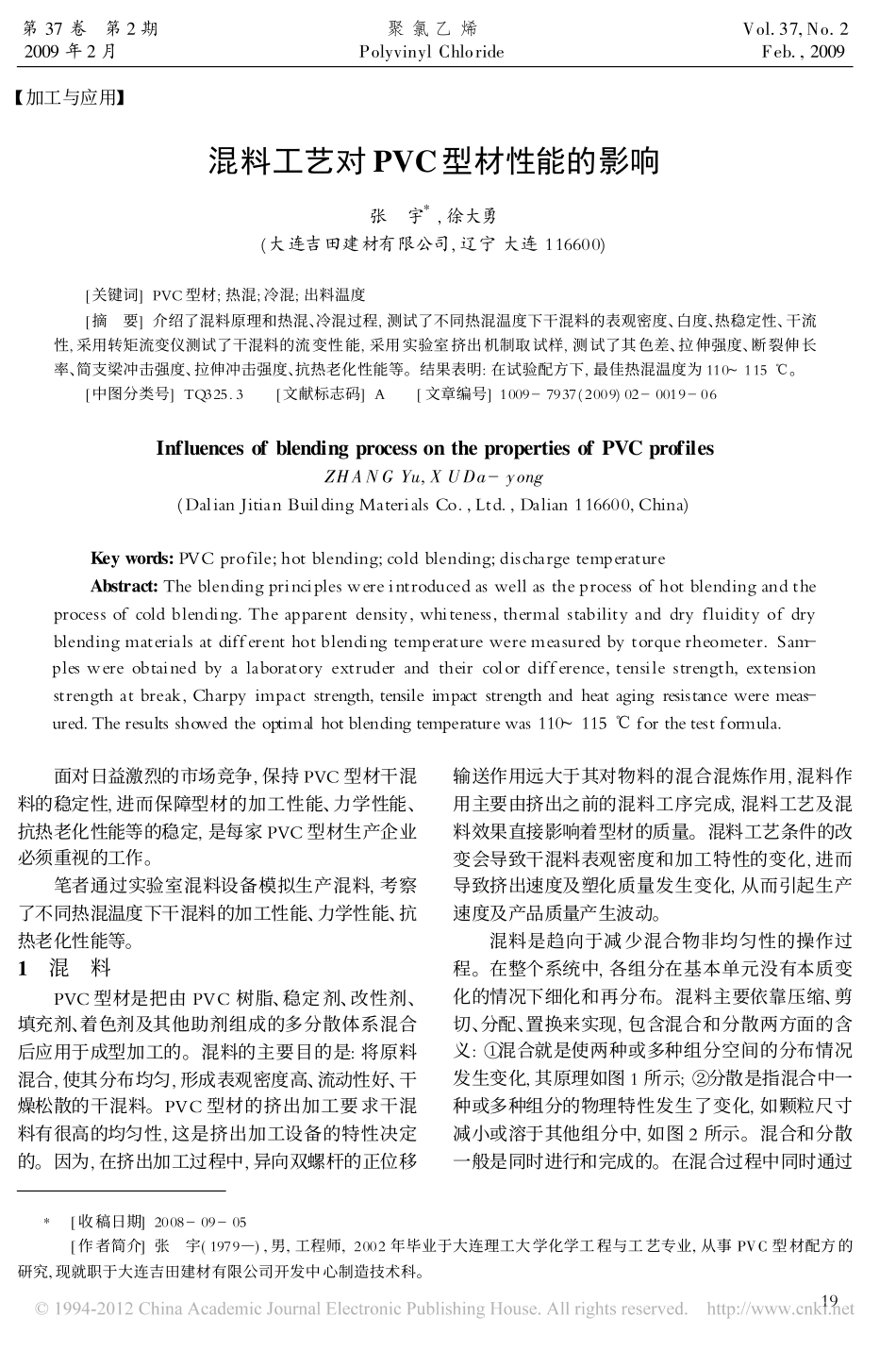

=加工与应用>混料工艺对PVC型材性能的影响张宇*,徐大勇(大连吉田建材有限公司,辽宁大连116600)[关键词]PVC型材;热混;冷混;出料温度[摘要]介绍了混料原理和热混、冷混过程,测试了不同热混温度下干混料的表观密度、白度、热稳定性、干流性,采用转矩流变仪测试了干混料的流变性能,采用实验室挤出机制取试样,测试了其色差、拉伸强度、断裂伸长率、简支梁冲击强度、拉伸冲击强度、抗热老化性能等。结果表明:在试验配方下,最佳热混温度为110~115e。[中图分类号]TQ325.3[文献标志码]A[文章编号]1009-7937(2009)02-0019-06InfluencesofblendingprocessonthepropertiesofPVCprofilesZHANGYu,XUDa-yong(DalianJitianBuildingMaterialsCo.,Ltd.,Dalian116600,China)Keywords:PVCprofile;hotblending;coldblending;dischargetemperatureAbstract:Theblendingprincipleswereintroducedaswellastheprocessofhotblendingandtheprocessofcoldblending.Theapparentdensity,whiteness,thermalstabilityanddryfluidityofdryblendingmaterialsatdifferenthotblendingtemperatureweremeasuredbytorquerheometer.Sam-pleswereobtainedbyalaboratoryextruderandtheircolordifference,tensilestrength,extensionstrengthatbreak,Charpyimpactstrength,tensileimpactstrengthandheatagingresistanceweremeas-ured.Theresultsshowedtheoptimalhotblendingtemperaturewas110~115eforthetestformula.面对日益激烈的市场竞争,保持PVC型材干混料的稳定性,进而保障型材的加工性能、力学性能、抗热老化性能等的稳定,是每家PVC型材生产企业必须重视的工作。笔者通过实验室混料设备模拟生产混料,考察了不同热混温度下干混料的加工性能、力学性能、抗热老化性能等。1混料PVC型材是把由PVC树脂、稳定剂、改性剂、填充剂、着色剂及其他助剂组成的多分散体系混合后应用于成型加工的。混料的主要目的是:将原料混合,使其分布均匀,形成表观密度高、流动性好、干燥松散的干混料。PVC型材的挤出加工要求干混料有很高的均匀性,这是挤出加工设备的特性决定的。因为,在挤出加工过程中,异向双螺杆的正位移输送作用远大于其对物料的混合混炼作用,混料作用主要由挤出之前的混料工序完成,混料工艺及混料效果直接影响着型材的质量。混料工艺条件的改变会导致干混料表观密度和加工特性的变化,进而导致挤出速度及塑化质量发生变化,从而引起生产速度及产品质量产生波动。混料是趋向于减少混合物非均匀性的操作过程。在整个系统中,各组分在基本单元没有本质变化的情况下细化和再分布。混料主要依靠压缩、剪切、分配、置换来实现,包含混合和分散两方面的含义:¹混合就是使两种或多种组分空间的分布情况发生变化,其原理如图1所示;º分散是指混合中一种或多种组分的物理特性发生了变化,如颗粒尺寸减小或溶于其他组分中,如图2所示。混合和分散一般是同时进行和完成的。在混合过程中同时通过19第37卷第2期2009年2月聚氯乙烯PolyvinylChlorideVol.37,No.2Feb.,2009*[收稿日期]2008-09-05[作者简介]张宇(1979)),男,工程师,2002年毕业于大连理工大学化学工程与工艺专业,从事PVC型材配方的研究,现就职于大连吉田建材有限公司开发中心制造技术科。粉碎、研磨等机械作用使被混合物料粒子的粒径不断减小,达到均匀分散的目的[1]。图1混合过程中两种组分空间位置变化示意图图2分散作用的示意图2热混和冷混2.1热混热混是指将混合物加热到软化温度以上所进行的掺混过程。热混过程中,各组分之间不仅有空间位置的相对变化,还有粒子先被打碎,粒径减小后又逐渐变大的过程,因此,热混是分散混合。PVC干混料的热混应严格按合理的加料顺序、加料量、混料时间及混料温度进行,以保证干混料的质量。如热混温度过高,干混料受热时间过长,容易导致PVC型材发黄变色;但热混温度过低,会造成塑化不足,影响PVC型材质量。PVC型材的热混温度一般在110~120e。当所有原料按配方投入热混锅后,先以低速启动热混锅中的搅拌器,再切换为高速搅拌。物料在高速剪切作用下迅速升温并达到设定温度。在此过程中,PVC颗粒逐渐变软膨胀,并产生一定程度的凝胶化作用(预塑化),许多熔点较低的物质(如...
