路基K30平板载荷试验课件VIP免费

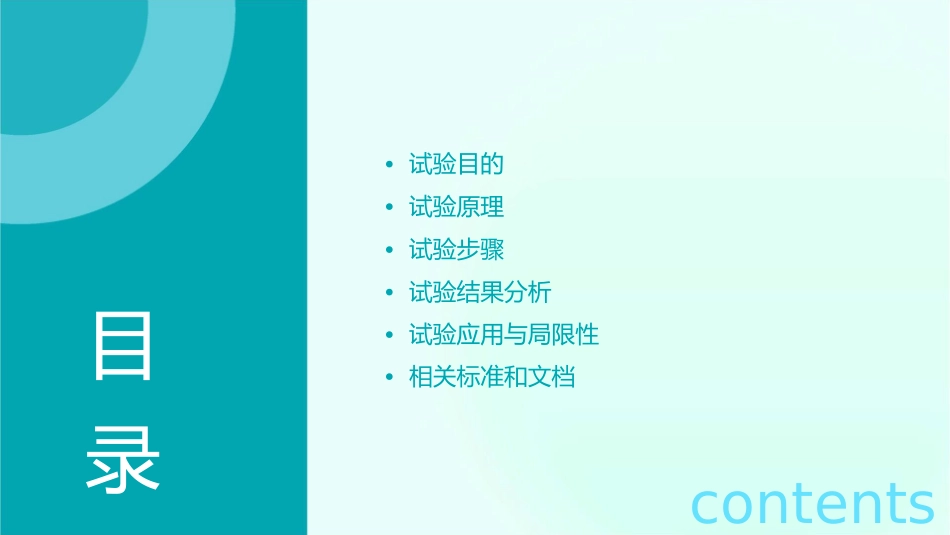

路基k30平板载荷试验课件•试验目的•试验原理•试验步骤•试验结果分析•试验应用与局限性•相关标准和文档目录contents01试验目的定义和目的定义K30平板载荷试验是路基土强度检测的一种方法，通过在路基表面放置一块刚性平板，并施加一定大小的荷重，以模拟车辆行驶时对路基的压力，从而测定路基的强度。目的K30平板载荷试验旨在评估路基土的承载能力、抗变形能力和稳定性，为道路设计和施工提供重要的技术依据。试验的重要性010203确保道路工程质量指导施工保证交通安全通过K30平板载荷试验可以准确评估路基土的强度，从而确保道路工程的质量和安全性。试验结果可以为施工提供指导，例如确定填筑材料的厚度和类型、路基压实的程度等。准确的土强度检测能够提高道路的稳定性和安全性，降低车辆行驶时对路基的破坏，保证交通安全。试验的历史和发展发展随着公路和桥梁建设的快速发展，K30平板载荷试验逐渐应用于道路路基的检测。起源K30平板载荷试验起源于20世纪初，最初用于铁路路基的检测。进步近年来，随着技术的不断进步，K30平板载荷试验逐渐实现了自动化和智能化，提高了测试效率和准确性。02试验原理平板载荷试验的基本原理01平板载荷试验是一种原位测试方法，通过在路基表面放置一块刚性平板，并施加一定量的静载，以测定路基的变形和压力反应。02平板载荷试验适用于各种类型的路基和路面材料，可以模拟车辆行驶时对路基产生的压力和变形情况。k30平板载荷试验的原理k30平板载荷试验是平板载荷试验的一种，主要针对细粒土和土石混合填料，通过在路基表面放置一块面积为30cmx30cm的刚性平板，并施加一定量的静载，以测定路基在荷载作用下的变形情况。k30平板载荷试验的测试结果可以用来评估路基的承载能力和稳定性，以及为路面设计提供重要参数。试验的影响因素试验结果受到多种因素的影响，包括路基材料的性质、刚性平板的尺寸和重量、加载条件、测试环境等。在进行k30平板载荷试验时，需要严格控制测试条件和操作流程，以确保测试结果的准确性和可靠性。试验步骤03试验前的准备仪器设备检查试验场地清理测量点标记确保平板载荷试验所需的仪器设备完好无损，包括百分表、反力架、钢梁、加载装置等。确保试验场地干净整洁，无杂物和障碍物，保证试验的顺利进行。在试验场地表面标记测量点，确保标记清晰可见，方便后续的测量工作。试验操作流程放置钢梁安装反力架将钢梁放置在反力架上，确保其水平稳定。0201将反力架安装到钢梁上，确保其稳定不动。安装百分表加载0304在钢梁上安装百分表，以监测沉降变通过加载装置对平板施加荷载，按照化。预定的加载等级进行加载。沉降观测卸载0506在加载过程中，观察百分表的读数变化，记录每个加载等级下的沉降值。加载完成后，卸载荷载，观察百分表的读数变化，记录每个卸载等级下的回弹值。试验后的数据处理数据整理结果分析报告编写整理试验过程中记录的沉降值和回弹值，计算沉降量和回弹量。根据试验数据，分析路基的承载能力和稳定性，评估其质量状况。撰写试验报告，总结试验过程和结果，提出针对性的建议和措施。04试验结果分析数据的获取与分析载荷数据通过平板载荷试验获取路基的载荷数据，包括最大载荷、最小载荷以及载荷分布等。位移数据测量路基在载荷作用下的位移，包括水平位移和垂直位移。数据分析对获取的数据进行统计分析，包括平均值、标准差等，以评估路基的性能。承载力的确定依据标准根据相关规范和标准，结合试验数据，确定路基的承载力。承载力数值根据数据分析结果，给出路基的承载力数值，包括单轴最大承载力和正常使用状态下的承载力。路基质量的评估评估指标根据试验结果，结合相关规范和标准，选取合适的评估指标，如回弹模量、地基系数等。质量等级根据评估指标，将路基质量划分为不同的等级，如优良、合格、不合格等。05试验应用与局限性试验在路基施工中的应用检验填筑质量K30平板载荷试验用于检测路基填筑质量，通过测量填筑层的承载能力和变形性能，为工程验收和评定提供依据。指导施工在路基施工过程中，K30平板载荷试验可用于指导填筑材料的选取和分层厚度，确保填筑质量符合设计要求。设计验证设...
