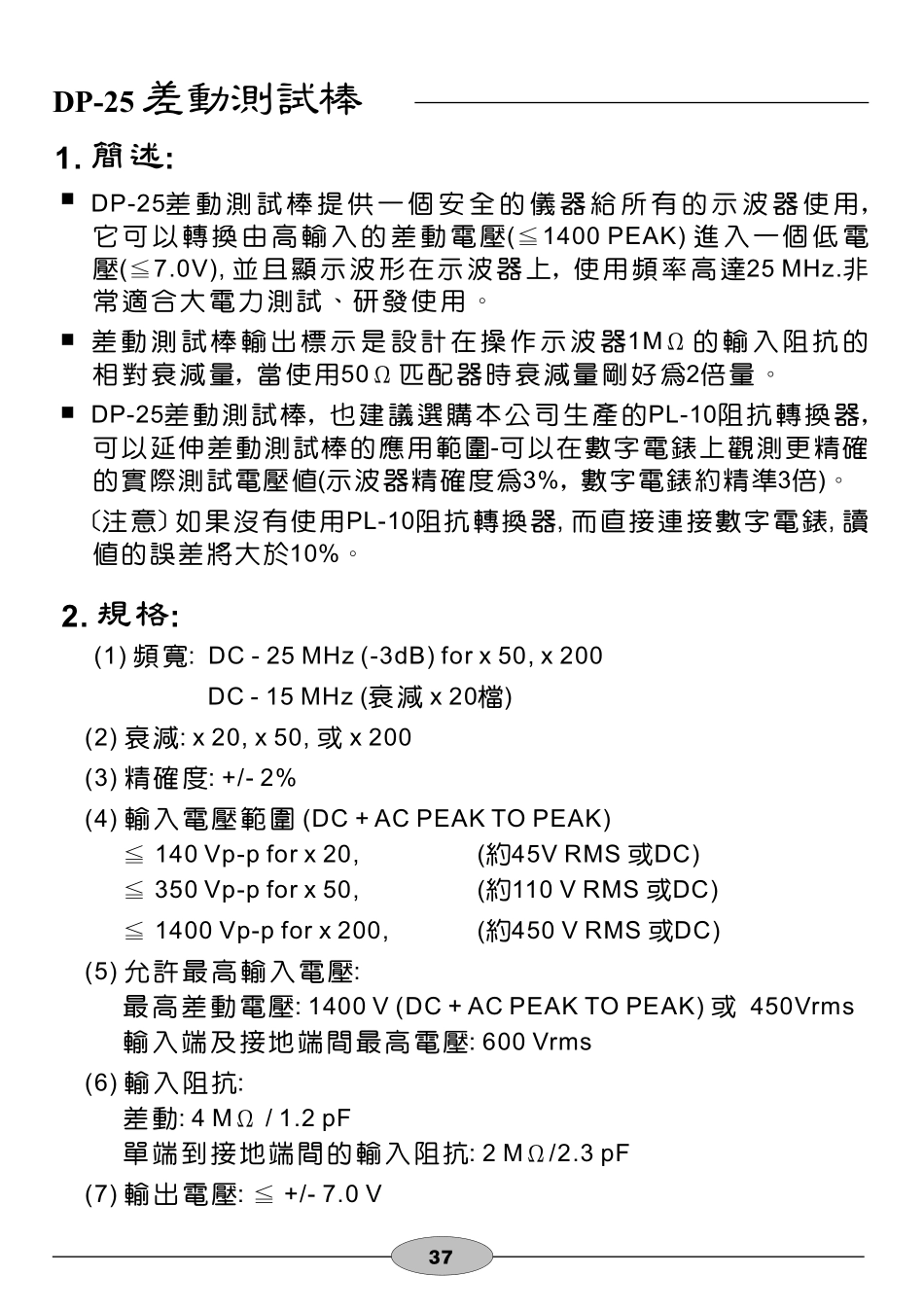

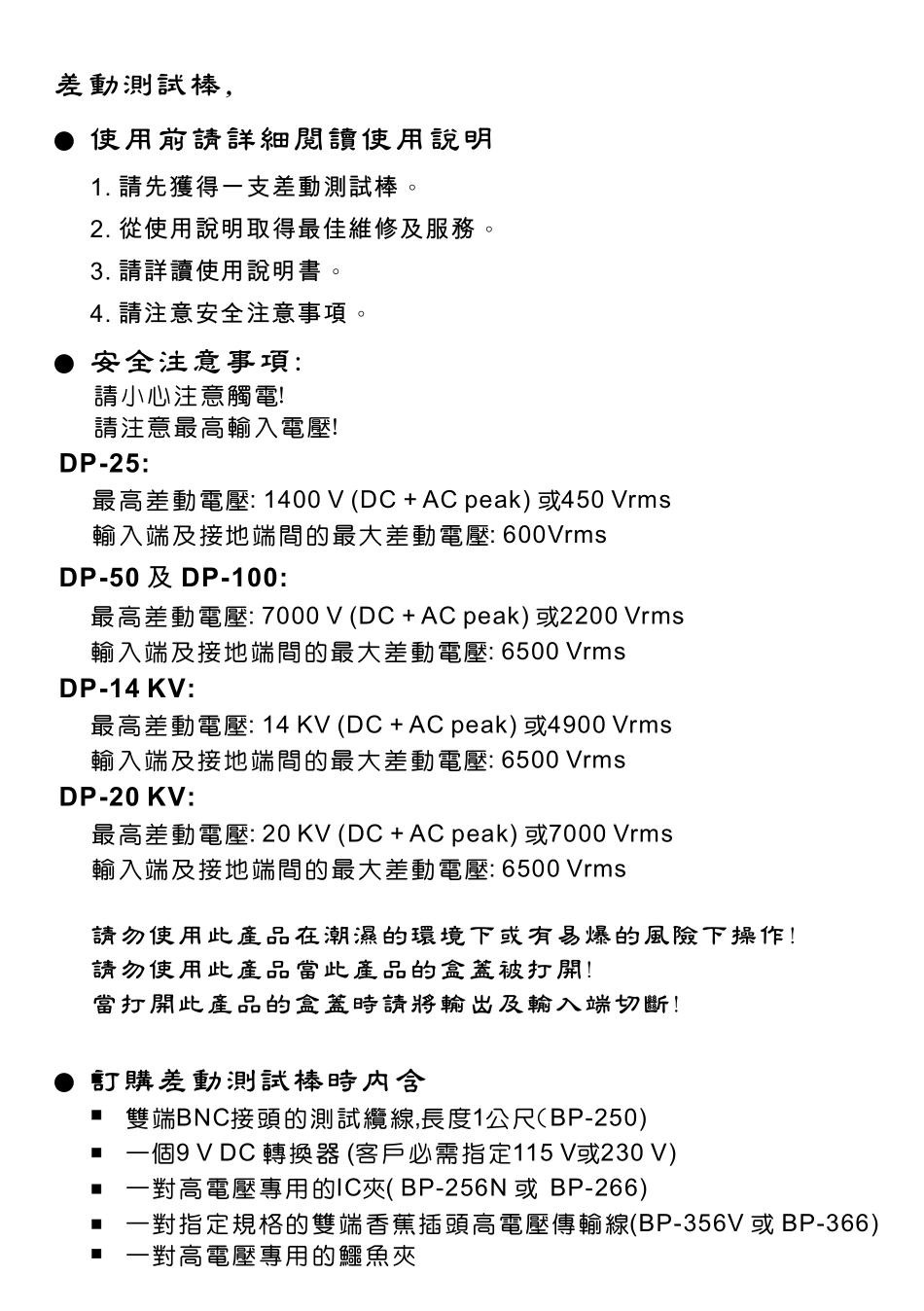

差動測試棒,!使用前請詳細閱讀使用說明1.請先獲得一支差動測試棒。2.從使用說明取得最佳維修及服務。3.請詳讀使用說明書。4.請注意安全注意事項。!安全注意事項:請小心注意觸電!請注意最高輸入電壓!DP-25:最高差動電壓:1400V(DC+ACpeak)或450Vrms輸入端及接地端間的最大差動電壓:600VrmsDP-50及DP-100:最高差動電壓:7000V(DC+ACpeak)或2200Vrms輸入端及接地端間的最大差動電壓:6500VrmsDP-14KV:最高差動電壓:14KV(DC+ACpeak)或4900Vrms輸入端及接地端間的最大差動電壓:6500VrmsDP-20KV:最高差動電壓:20KV(DC+ACpeak)或7000Vrms輸入端及接地端間的最大差動電壓:6500Vrms請勿使用此產品在潮濕的環境下或有易爆的風險下操作!請勿使用此產品當此產品的盒蓋被打開!當打開此產品的盒蓋時請將輸出及輸入端切斷!!訂購差動測試棒時內含雙端BNC接頭的測試纜線,長度1公尺BP-250)一個9VDC轉換器(客戶必需指定115V或230V)一對高電壓專用的IC夾(BP-256N或BP-266)一對指定規格的雙端香蕉插頭高電壓傳輸線(BP-356V或BP-366)一對高電壓專用的鱷魚夾(差動測試棒DP-25DP-25差動測試棒1.簡述:DP-25差動測試棒提供一個安全的儀器給所有的示波器使用,它可以轉換由高輸入的差動電壓(≦1400PEAK)進入一個低電壓(≦7.0V),並且顯示波形在示波器上,使用頻率高達25MHz.非常適合大電力測試、研發使用。差動測試棒輸出標示是設計在操作示波器1MΩ的輸入阻抗的相對衰減量,當使用50Ω匹配器時衰減量剛好為2倍量。DP-25差動測試棒,也建議選購本公司生產的PL-10阻抗轉換器,可以延伸差動測試棒的應用範圍-可以在數字電錶上觀測更精確的實際測試電壓值(示波器精確度為3%,數字電錶約精準3倍)。[注意]如果沒有使用PL-10阻抗轉換器,而直接連接數字電錶,讀值的誤差將大於10%。2.規格:(1)頻寬:DC-25MHz(-3dB)forx50,x200DC-15MHz(衰減x20檔)(2)衰減:x20,x50,或x200(3)精確度:+/-2%(4)輸入電壓範圍(DC+ACPEAKTOPEAK)≦140Vp-pforx20,(約45VRMS或DC)≦350Vp-pforx50,(約110VRMS或DC)≦1400Vp-pforx200,(約450VRMS或DC)(5)允許最高輸入電壓:最高差動電壓:1400V(DC+ACPEAKTOPEAK)或450Vrms輸入端及接地端間最高電壓:600Vrms(6)輸入阻抗:差動:4MΩ/1.2pF單端到接地端間的輸入阻抗:2MΩ/2.3pF(7)輸出電壓:≦+/-7.0V373.測試棒面板說明DP-25中文說明書(8)輸出阻抗:50Ω(9)上升時間:14nsforx50及x20023.4nsforx20(10)雜訊抑制率:60Hz:>80dB;100Hz:>60dB;1MHz:>50dB(11)電源:指定外接9VDC電源(必須是本公司承認指定品)(12)耗電:最大耗電量35mA(0.4瓦特)38電源開關指示燈電力不足指示燈衰減量選擇及電源開關旋鈕輸入端輸出端外部電源引入端5.操作程序!將附件BP-356與BP-256N(或BP-276)接起來後插入DP-25的輸入端,並將BP-256N(或BP-276)與測量物接觸。!將BP-250與DP-25的輸出端連接,並與示波器連結。!如有需要先調整示波器上的垂直開關。!將示波器上的衰減率及垂直開關調整到一致的位置,如下表。!注意:電源必須打開。最大輸入電壓(DC+ACPeak)X200X50X201400Vp-p350Vp-p140Vp-p4.操作環境及狀況(1)尺寸及重量:195x55x30mm;250g(2)電子安全規範IEC1010-1!雙絕緣!安裝類目III!污染程度2!相關電壓或最大接地:600Vrms!CE:EN50081-1及50082-1(3)請使用於室內環境。溫度溼度一般狀態使用操作中儲存+20°C…+30C°≦70%RH0°C…+50°C10%…85%RH-30°C…+70°C10%…90%RH衰減DP-25中文說明書39(±700VDC)(±175VDC)(±70VDC)[注意]實際的垂直偏向是等於衰減乘上示波器上所選擇的垂直偏向.如果是使用PL-50(50Ω負載器)時,實際偏向值x2(等於2倍量)。例如:測試棒是x200,示波器的垂直偏向在0.5,其實際的垂直偏向為:200x0.5=100V/div示波器輸入的負載是50Ω,偏向就為200V/div示波器上的垂直偏向(V/DIV)200實際偏向(V/DIV)150201000.52510400.2104200.1521050m2.51420m10.4210m0.50.215m0.250.10.42m0.140mDP-25中文說明書406.維護:保養此產品時請使用原廠指定的工具.原廠將不負任何責任由其他不被認可的維修人員所做的維修。本產品如超過60天不使用,請將本產品至於防潮箱存放。x200x50x207.清潔:此產品不需要任何特定的清潔.如有需要,請用輕軟乾淨的布...
