工程设计制图-第6章VIP免费

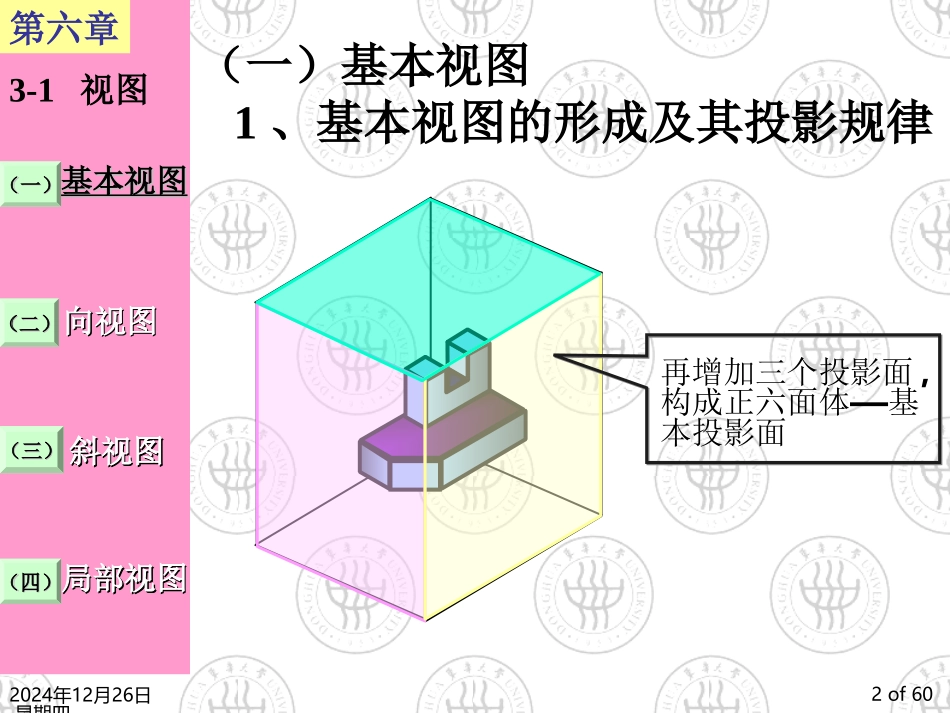

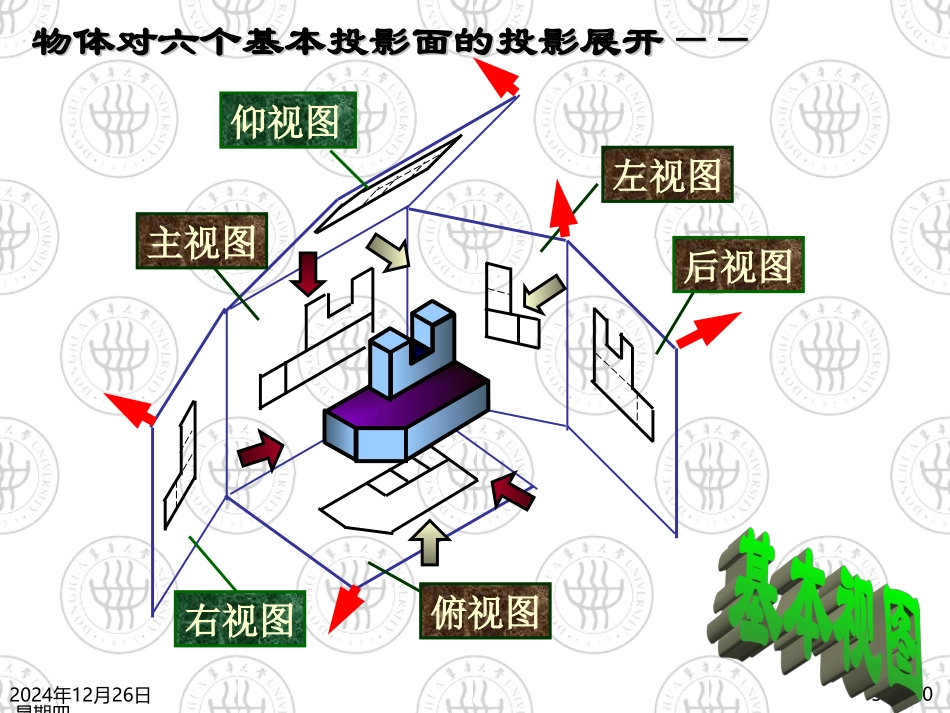

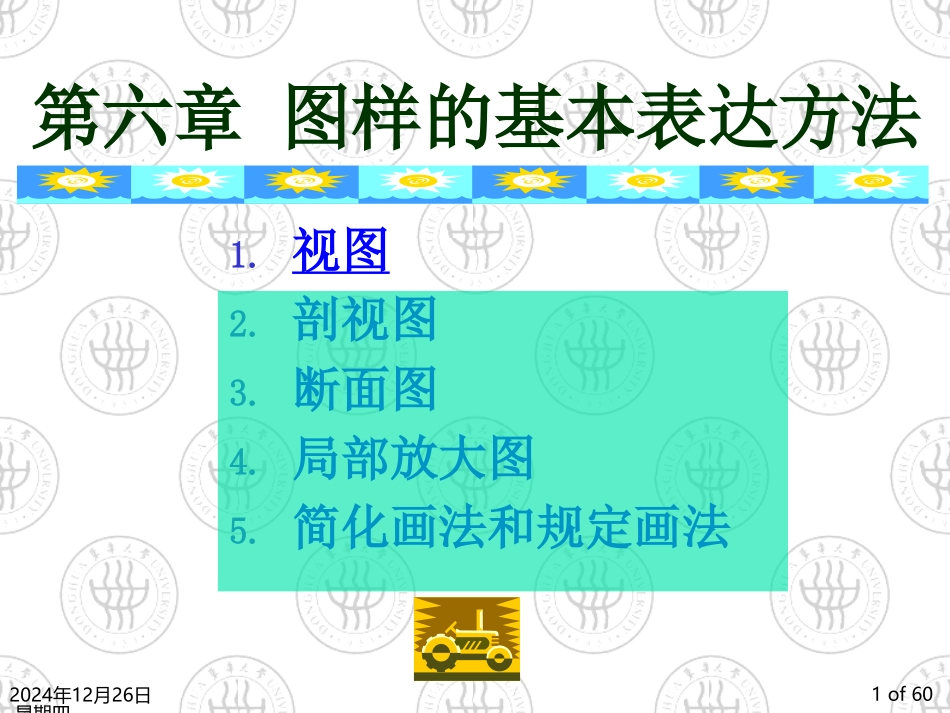

2024年12月26日星期四1of60第六章图样的基本表达方法1.视图2.剖视图3.断面图4.局部放大图5.简化画法和规定画法2024年12月26日星期四2of60再增加三个投影面,——构成正六面体基本投影面（一）基本视图1、基本视图的形成及其投影规律基本视图基本视图斜视图斜视图3-1视图第六章（一）（一）（三）（三）向视图向视图（二）（二）局部视图局部视图（四）（四）2024年12月26日星期四3of60俯视图主视图左视图右视图仰视图后视图物体对六个基本投影面的投影展开——物体对六个基本投影面的投影展开——2024年12月26日星期四4of60基本视图的投影规律：主、俯、后、仰长对正；主、左、后、右高平齐；俯、左、仰、右宽相等。2024年12月26日星期四5of602、基本视图的配置与标注①标准配置不标注②非标准配置要标注右视图仰视图2024年12月26日星期四6of60在表达机件图样时，不必六个视图都画（视图数量尽量少），现以某阀体为例，说明视图数量的选择。画图特点：不可见轮廓线不必都画。2024年12月26日星期四7of60基本视图基本视图斜视图斜视图3-1视图第六章（一）（一）（三）（三）向视图向视图（二）（二）局部视图局部视图（四）（四）（二）向视图向视图必须进行标注：①投影方向（“→”加字母“X”）；②视图名称（字母“X”），标在向视图上方；2024年12月26日星期四8of60基本视图基本视图斜视图斜视图3-1视图第六章（一）（一）（三）（三）向视图向视图（二）（二）局部视图局部视图（四）（四）（三）斜视图问题的提出如何使倾斜结构表达清晰，画图方便？2024年12月26日星期四9of60VHA辅助投影面1、斜视图作与机件倾斜面平行的辅助投影面，得到机件倾斜面的实形投影；将辅助投影平面转到与其相垂直的基本投影面重合，所得视图称为斜视图。断裂边界用波浪线表示。AA2024年12月26日星期四10of602、斜视图的配置与标注-斜视图必须标注斜视图必须标注旋转配置与标注AAA标准配置与标注2024年12月26日星期四11of60基本视图基本视图斜视图斜视图3-1视图第六章（一）（一）（三）（三）向视图向视图（二）（二）局部视图局部视图（四）（四）ACBBAC1、局部视图的形成（四）局部视图将形体的某一部分向基本投影面投影所得的视图称为局部视图，即不完整的视图。如B向局部视图、C向局部视图。2024年12月26日星期四12of60A超界AA局部视图必须标注。断裂边界用波浪线表示，但不得超界。2、局部视图的画法、标注与配置虚线凸台改用局部视图表示2024年12月26日星期四13of60BABAA向局部视图因局部结构完整，外轮廓成封闭，波浪线可省略。2024年12月26日星期四14of60（一）剖视图的概念如何减少虚线，以方便看图和标注尺寸？概念概念常用剖常用剖切方法切方法3-2剖视图第三章（一）（一）（三）（三）画法画法（二）（二）剖视图的剖视图的种类种类（四）（四）剖切面移去剖剖移移假想用剖切面剖开物体。将处于观察者与剖切面之间的形体移去。视视将被剖切面剖开物体进行视图投影。2024年12月26日星期四15of60（二）剖视图的画法如何减少虚线，以方便看图和标注尺寸？概念概念常用剖常用剖切方法切方法3-2剖视图第三章（一）（一）（三）（三）画法画法（二）（二）剖视图的剖视图的种类种类（四）（四）AA—A剖面线剖面线A2024年12月26日星期四16of60•剖切线剖切线表示剖切位置。粗实线线长6~7,尽量不与图形轮廓线相交•投影方向投影方向箭头或粗短画，在剖切线外端（二）剖视图的画法1、剖视图的标注与配置字母“X”注在剖切符号外侧“X－X”(拉丁字母或阿拉伯数字〕3.剖切面名称3.剖切面名称2.剖切符号2.剖切符号AA—AA简化措施：当视图按照投影关系配置时，可以省略箭头，若此时剖切面是对称面或基本对称面时，可以不加任何标注。1.剖视图名称1.剖视图名称2024年12月26日星期四17of602、画剖视图的注意事项A-A①当一个视图画成剖视图后，其它视图仍应保持完整；AA2024年12月26日星期四18of60②剖切断面后的可见轮廓线必须画出，不可见轮廓线一般可省略；易漏易漏AA—AA2024年12月26日星期四19of60③剖面符号为与水平成45°的细实线-剖面线，同一机件各处的剖面线应间隔相等，斜向一致。当...
