汽车车门铰链知识课件VIP免费

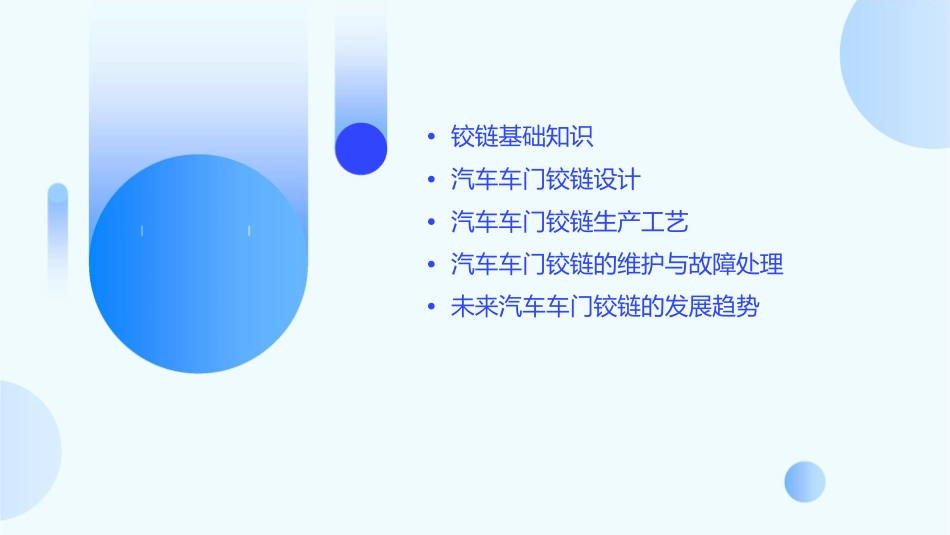

•铰链基础知识•汽车车门铰链设计•汽车车门铰链生产工艺•汽车车门铰链的维护与故障处理•未来汽车车门铰链的发展趋势铰链基础知识铰链的定义与功能定义铰链是一种连接两个固体构件并在它们之间实现转动的机械装置。在汽车中，车门铰链连接车门与车身，使车门能够绕固定轴转动。功能铰链的主要功能是提供车门的转动能力，使乘客能够方便地进出车辆。同时，铰链还承担着保持车门与车身之间的相对位置，确保车门的稳定性和密封性。铰链的工作原理转动原理铰链通过两个连接点（通常是销轴或轴承）连接车门与车身，使车门能够绕连接点转动。当乘客施加力量打开或关闭车门时，铰链允许车门绕连接点旋转。缓冲原理为了避免车门在关闭时产生撞击和损坏，现代汽车车门铰链通常配备缓冲装置。这种装置通过液压或气压原理，减缓车门关闭最后阶段的速度，实现柔和关闭。铰链的类型与特点类型常见的汽车车门铰链类型包括普通铰链、弹簧铰链、液压铰链等。其中，普通铰链结构简单，成本较低；弹簧铰链具有自动关闭功能；液压铰链则能实现缓冲关闭。特点不同类型的铰链具有各自的特点。普通铰链需要乘客手动关闭车门；弹簧铰链能够使车门在松开后自动关闭；液压铰链则能提供柔和的关闭动作，提高乘坐舒适性。同时，各种铰链都应具备耐磨损、耐腐蚀、低噪音等性能，以确保长期稳定的工作。汽车车门铰链设计车门铰链设计要求承载能力耐久性车门铰链必须具备足够的承载能力，以确考虑到汽车的使用寿命和在各种环境下的运行，车门铰链必须具有高耐久性，能够抵抗腐蚀、磨损和疲劳。保在各种行驶条件下车门的稳定性和安全性。精度和一致性轻量化为确保车门的顺畅开闭，铰链设计需具备高精度，确保铰链与车门、车身的配合一致性。在满足性能要求的前提下，尽量降低铰链的自身重量，以提高车辆的燃油经济性和动力性能。车门铰链设计流程2.概念设计1.需求分析提出多种车门铰链的设计方案，并进行初步的评估。0201明确车门铰链的使用条件、性能要求和设计约束。3.详细设计4.仿真分析0304选定设计方案后，进行详细的3D建模和2D图纸设计，确保满足所有设计要通过有限元分析等方法，验证铰链的承载、耐久等性能。求。5.原型试验6.设计优化0506制造铰链原型，进行实际环境下的性能试验。根据原型试验结果，对设计进行必要的优化和改进。车门铰链设计考虑因素制造工艺考虑铰链的制造工艺，如铸造、锻造或冲压，以及后续的热处理、表面处理等工艺。材料选择选择合适的材料，如钢、铝合金或塑料，以确保满足性能要求的同时实现轻量化。02润滑与密封03设计有效的润滑和密封结构，确保铰链在恶劣环境下能顺畅工作，并防止水分、尘土等侵入。01成本与可维护性在保证性能的前提下，尽量降低制造成本，并设计易于维护的结构，以方便后续的维修和更换。0504安全性确保铰链在极端情况下不会失效，如碰撞事故中，车门能够正常打开，方便乘员逃生。汽车车门铰链生产工艺铰链生产主要工艺01020304切割工艺冲压工艺焊接工艺表面处理工艺利用高精度的切割设备对原材料进行切割，确保零件尺寸的精确度。通过冲压机对切割后的材料进行成型，以得到铰链的基本形状。将各个零件通过焊接技术进行连接，确保铰链的牢固性和稳定性。对铰链进行防锈、喷漆等表面处理，以增加其耐腐蚀性和美观度。生产设备与技术切割设备焊接设备如激光切割机、水刀切割机等，用于精确切割原材料。如电弧焊机、激光焊机等，用于零件的连接。冲压设备检测设备如冲压机、液压机等，用于将材料冲压成所需形状。如三坐标测量仪、硬度计等，用于产品质量检测。铰链生产质量控制来料检验过程检验对原材料进行严格检验，确保其符合生产要求。在生产过程中对各工序进行抽检，确保每个环节的质量。对生产完成的铰链进行全面的质量检查，包括外观、尺寸、性成品检验能等方面。对检验不合格的产品进行返工或报废处理，避免流入市场。同时分析不合格原因，及时改进生产工艺，防止类似问题再次出现。不合格品处理汽车车门铰链的维护与故障处理铰链的保养与维护清洁防护保持铰链的清洁，防止沙尘、水分等杂质侵入，避免引起锈蚀和损坏。在洗车或保养时，应对铰链进行...
