项目施工测量及实测实量方案VIP免费

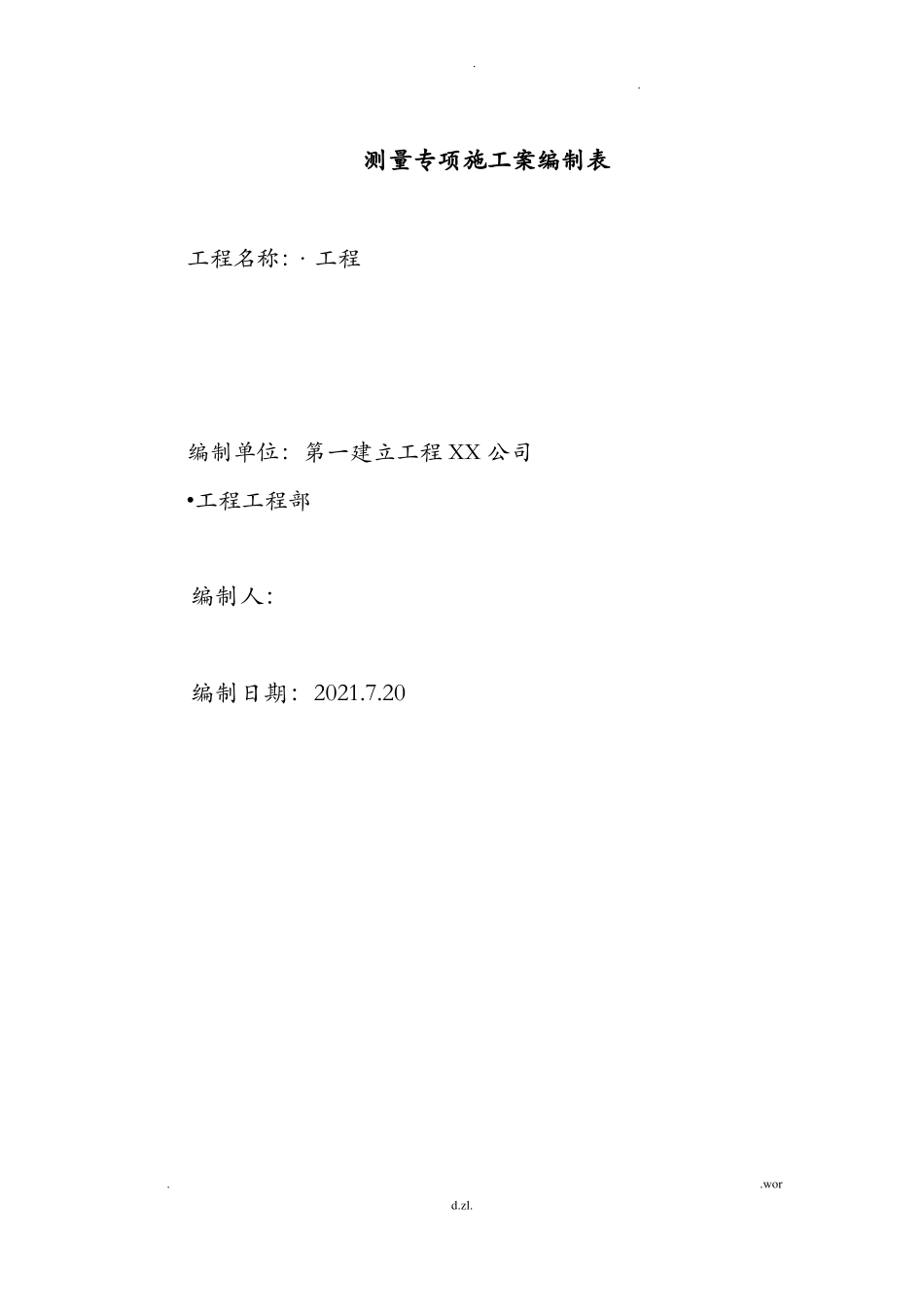

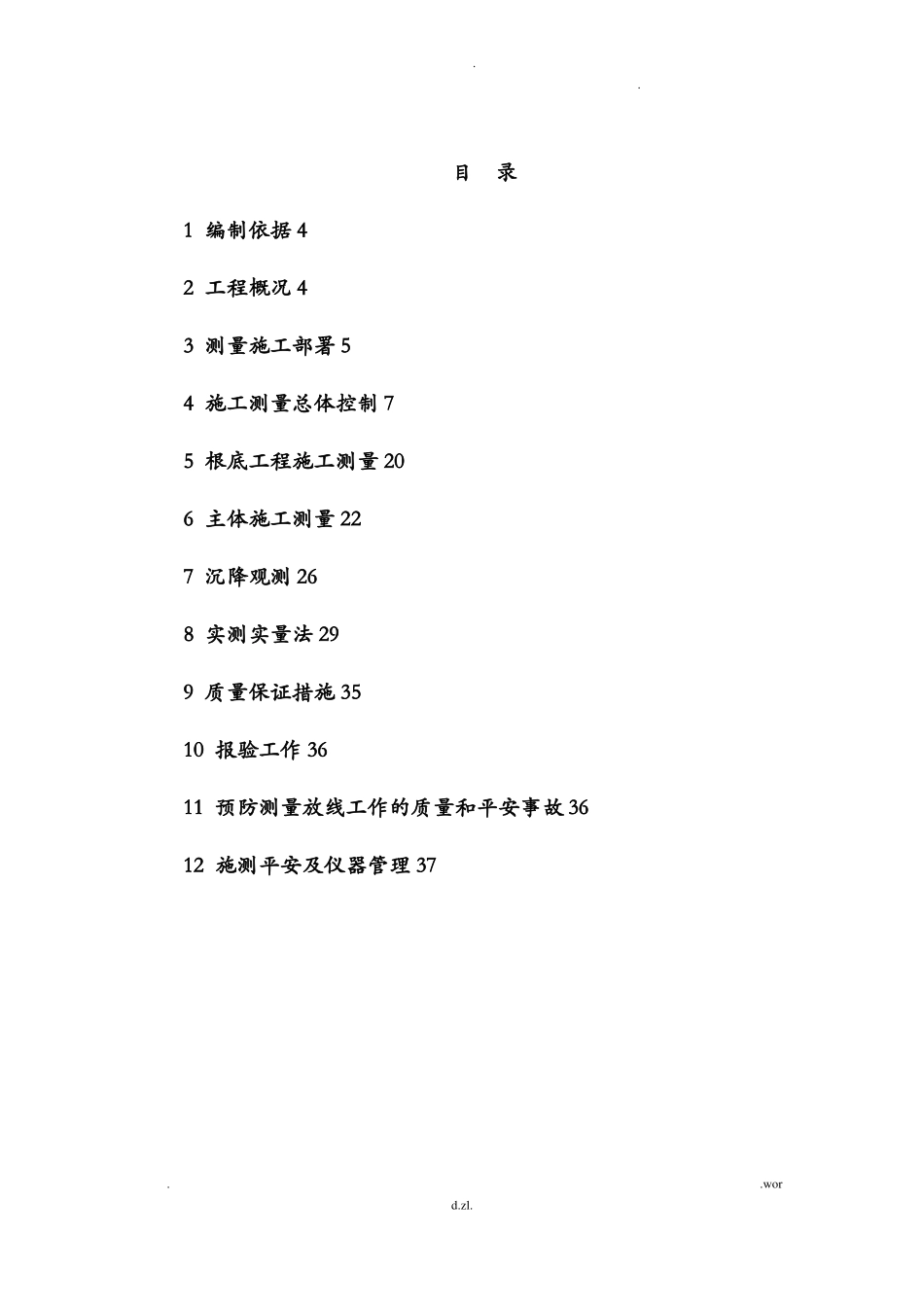

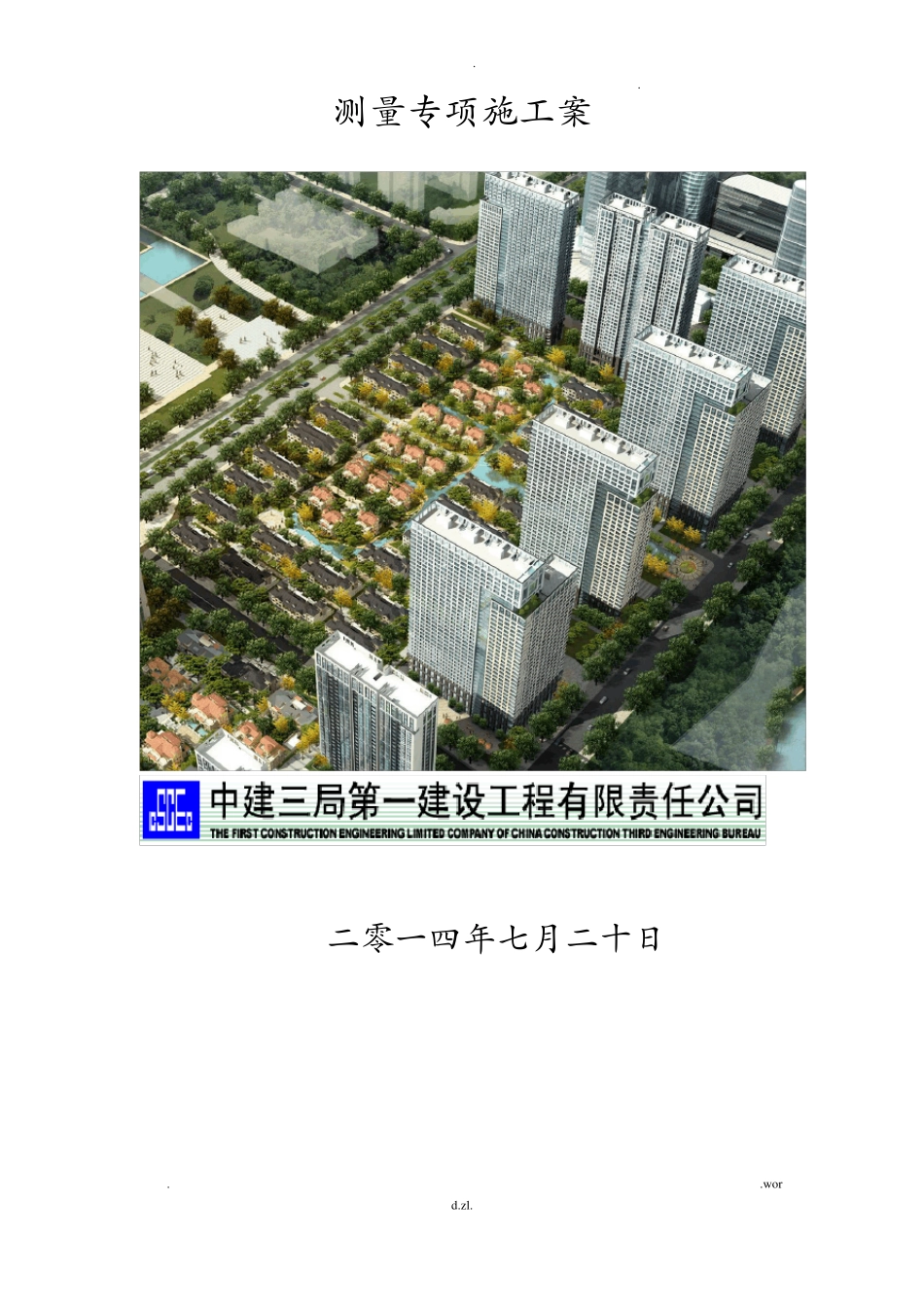

..测量专项施工案二零一四年七月二十日..word.zl...测量专项施工案编制表工程名称：·工程编制单位：第一建立工程XX公司•工程工程部编制人：编制日期：2021.7.20.d.zl..wor..目录1编制依据42工程概况43测量施工部署54施工测量总体控制75根底工程施工测量206主体施工测量227沉降观测268实测实量法299质量保证措施3510报验工作3611预防测量放线工作的质量和平安事故3612施测平安及仪器管理37.d.zl..wor..1编制依据1.1.现行相关规、规程表1-1类别名称建立工程文件归档整理规建立工程监理规工程测量规编号GB/T50328-2001GB/T50319-2021GB50026-20071.2.施工图纸及有关文件表1-2类别扩初图纸容构造图施工图纸建筑图水电安装图公司环境、平安手册管理文件公司质量手册公司程序文件测绘院提供测量成果相关文件工程图纸会审记录设计变更通知单版次2幅员2幅员2幅员日期14-04-2514-04-2514-04-252工程概况2.1.工程位置及边环境表2-1序号项目容.专业资料...1234工程名称工程地址边环境现场概况·工程2.2.工程概况表2-2序号1234项目建筑面积建筑层数建筑高度备注地下1层容18542.26m2地上3层11.5m〔檐口高度〕此次施工仅为1~11#楼〔无4#楼〕3测量施工部署3.1.编制说明本次测量案主要用于土、桩基与地下构造、主体构造施工阶段的测量.有关于二次构造等专业阶段的详细测量工艺将在砌体施工案中补充。3.2.施工测量围按照东西向轴线从〔D1-1〕～〔D1-27〕；按照南北向轴线从〔1-2/A〕～〔7-H〕；3.3.施工测量的组织工作由工程技术部专业测量人员成立测量组，对各种测量成果、桩位，按规定程序检查验收，对施测组全体人员进展详细的图纸交底及案交底，明确分工，所有施测的工作进度及逐日安排，由组长根据工程的总体进度方案进展安排。..word.zl...3.4.施工测量放线准备1)对所有进场的测量器具计量检定期审定。2)与甲交接桩手续已经办理完毕。应将其测量数据建立数据库输入电脑。3)对测量人员进展技术交底。3.5.施工测量的根本要求1)格执行现行测量规。2)明确为工程效劳，对按图施工和工程进度负责的目的。3)必须格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作法。4)定位、放线工作在自检、互检合格后上报有关部门验线。5)注意测量工作的XX、平安，有问题及时上报主管部门。6)测量法要简捷，仪器使用要熟练，在满足工程需要的前提下，力争做到省工省时省费用。7)明确为工程效劳，按图施工，质量第一的宗旨。严密配合施工，发扬团结协作、实事、认真负责的工作作风。3.6.测量人员的配备本工程测量任务繁重，测设精度要求高。为了满足施工需要配备主管测量工程师一名，测量员一名，从事测量工作3年以上的测量工3人，成立放线小组和验线小组。3.7.测量仪器配备本仪器设备表主要考虑混凝土构造施工阶段需要。..word.zl...表3-1序号1234567891011仪器名称全站仪电子经纬仪激光铅垂仪水准仪水准仪大钢尺接收靶塔尺盒尺对讲机墨斗仪器型号NTS362RLDT202-CDZJ3AL322DS350m5米数量一台一台一台一台一台两把两个两把5把3个3个4施工测量总体控制4.1.施工测量流程..word.zl...测量准备1、测量人员准备2、测量仪器具送检钢尺标定3、点位移交4、熟采图纸、规范5、气象仪器准备建立控制网首级平面控制网高程控制网导线测量方法全站仪测地下室预埋件及柱、墙、梁放线、钢柱校正往返联测引测至基坑边建立二级矩形控制网地上部份采用“内控法”，总高分三段引测激光控制基准点地下部份“外控法”三级建筑轴线测放建立水准基点地下部份地上部份用水准仪和钢卷尺顺基坑边围护桩引测标高至基坑底在首层核心筒外墙+1.000米处建立水准基点全站仪在4个测量平台检查控制点闭合、外围钢柱校正全站仪在提升平台检查4个控制点的闭合、内筒钢柱校正楼板浇筑砼地下室标高测量在脱完模的核心筒外墙面测放楼层+1.000m标高线外围钢柱焊后复测模板轴线偏差、垂直度复核校正，内筒钢柱焊后复测在混凝土楼面引测核心筒外4个激光点并复测闭合在脱完模上一层核心筒外墙面测放楼层+1.000m标高线钢管柱浇筑砼核心筒浇筑砼测放楼层轴线点吊装上节柱爬模提升一层温度风力测量记录及结构变形验算每隔50米，用全站仪引测四个...
