大型抽蓄电站静止变频器(SFC)介绍_系统组成,配置及维护_xgVIP免费

大型抽蓄电站静止变频器(SFC)介绍_系统组成,配置及维护_xg_第1页
1/44
大型抽蓄电站静止变频器(SFC)介绍_系统组成,配置及维护_xg_第2页
2/44
大型抽蓄电站静止变频器(SFC)介绍_系统组成,配置及维护_xg_第3页
3/44

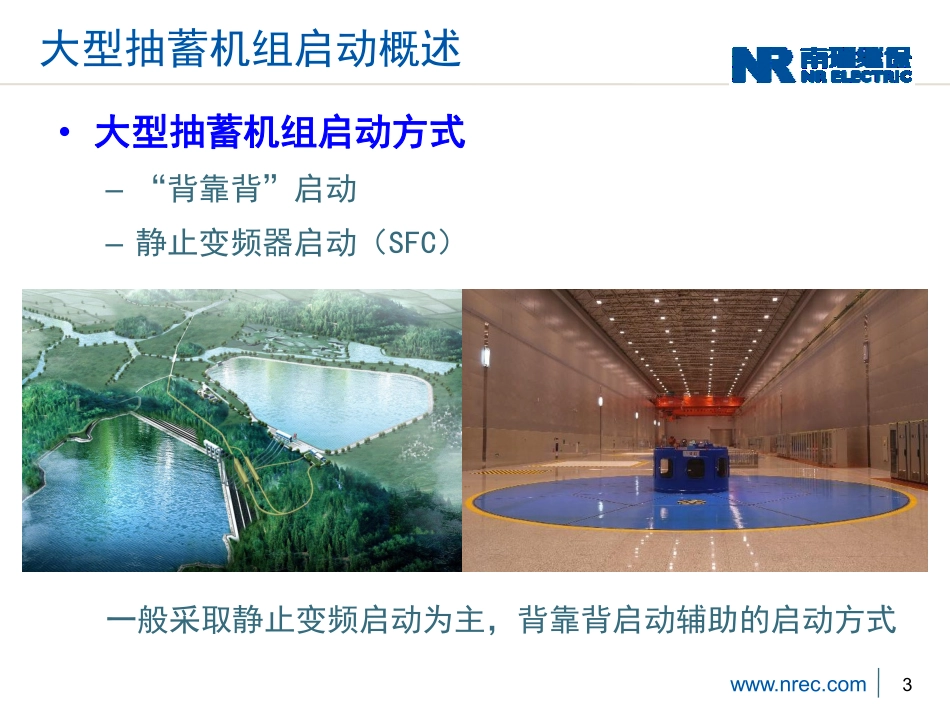

务实求精协作创新大型抽水蓄能电站静止变频器系统组成、配置及维护32pt2www.nrec.com目录3、静止变频器使用及维护2、静止变频器配置方案1、静止变频器系统介绍32pt3www.nrec.com•大型抽蓄机组启动方式–“背靠背”启动–静止变频器启动(SFC)一般采取静止变频启动为主,背靠背启动辅助的启动方式大型抽蓄机组启动概述32pt4www.nrec.com•背靠背启动–启动机组、被启动机组通过启动母线连接–电动机随发电机同步升速大型抽蓄机组启动概述32pt5www.nrec.com•背靠背启动特点及影响因素–功率为机组额定功率的6%-10%–不需要电网供给电源,对系统无扰动–背靠背总有一台机组无法启动–影响启动的因素两机的励磁电流及比值(If0)Taccg=Taccm=0.5(Tmg-Tresm)=J·dΩ/dt导叶的开启速度及开度大型抽蓄机组启动概述32pt6www.nrec.com•静止变频启动–SFC经输入变、输入开关接主变低压侧–SFC经输出变、输出开关接电机定子–SFC输出频率逐渐升高的电流,拖动电机升速大型抽蓄机组启动概述32pt7www.nrec.com•SFC主回路类型–电压:高-低-高、高-高–脉波:12-12脉波、12-6脉波、6-6脉波静止变频器(SFC)的拓扑32pt8www.nrec.com•SFC系统组成–一次设备:输入开关、输入变压器、电抗器、整流桥、逆变桥、输出变压器、冷却系统和输出切换刀闸等–二次设备:控制保护系统、独立保护装置、阀控单元等静止变频器(SFC)系统组成CT*3PT*3CT*3机桥柜MTCUM电抗器柜网桥柜MPT*3TCUTCUTCU切换开关柜输入变压器(三卷变或两卷变)GT控制屏柜PCS-9575RPCS-9575SPCS-9575IICB1ICB2S1去同期系统阀控单元触发/回报光纤VCUCAN总线输入开关去励磁系统控制保护系统VCUS2PT*3输出变压器CT*3输出开关PCS-985FA独立保护装置去各开关32pt9www.nrec.com•SFC系统屏柜静止变频器(SFC)系统组成输入开关输入变进线柜网桥PTICB2ICB1MCTS1S2LdTMSTLSCTCTCTOCBPTPT母线I段母线II段电抗器机桥出线柜切换开关柜输出变32pt10www.nrec.com•整流\逆变桥–作用静止变频器的主体由一定数量的晶闸管及其附属器件组成采用三相全桥结构多只晶闸管串联,采用n+1结构静止变频器(SFC)系统+A+C+B-A-C-B32pt11www.nrec.com•桥触发回路–光-电触发方式–就地高压耦合取能–单板支持16只元件串联的桥臂触发–实时监测阀组触发状态静止变频器(SFC)系统触发光纤检测光纤VCU光接口串联桥臂TCUFP阀控单元VCU控制系统TCUTCU检测脉冲控制脉冲CPIP触发脉冲TCUPCS-9588VCU32pt12www.nrec.com•桥触发回路–就地高压耦合取能–负半周开始取能,确保内部电路在晶闸管端电压为正时能做好准备静止变频器(SFC)系统YTN24VTCUT&RC32pt13www.nrec.com•阀组过电压保护–交流侧过压吸收–可控硅并联阻容保护–可控硅控制单元(TCU)过电压保护采用电子电路,实现晶闸管过压保护定值稳定,转折电压值偏差小静止变频器(SFC)系统国外厂家南瑞继保32pt14www.nrec.com•晶闸管触发保护单元–元件级触发保护模块化设计–简化了辅助回路的布置和电气连接,提高抗干扰能力,提高触发和保护的可靠性–模块可以在生产线上进行生产,质量更高静止变频器(SFC)系统国外厂家南瑞继保32pt15www.nrec.com•冷却方式的选择–SFC系统冷却方式选择可靠性和可用性可维护性SFC系统容量静止变频器(SFC)系统32pt16www.nrec.com•空冷方式–功率桥顶部安装抽风机双风机工作串并联混合风道静止变频器(SFC)系统功率柜32pt17www.nrec.com•空冷方式–流体动力学分析方法验证静止变频器(SFC)系统32pt18www.nrec.com•空冷方式–功率柜大电流温升试验输出电流2600A环境温度20°静止变频器(SFC)系统时间(min)-A壳-B壳-C壳+A壳+B壳+C壳0202020202020559.158.954.661.658.955.31060.260.056.063.360.757.11562.462.558.665.963.459.02065.063.559.466.662.764.12565.263.060.268.263.160.93065.664.460.367.462.861.73565.564.560.367.462.761.84065.764.760.267.563.560.74565.364.360.967.463.160.95065.564.460.267.462.861.75565.764.560.367.562.761.86065.364.760.367.463.560.76565.564.360.267.463.160.97065.764...
