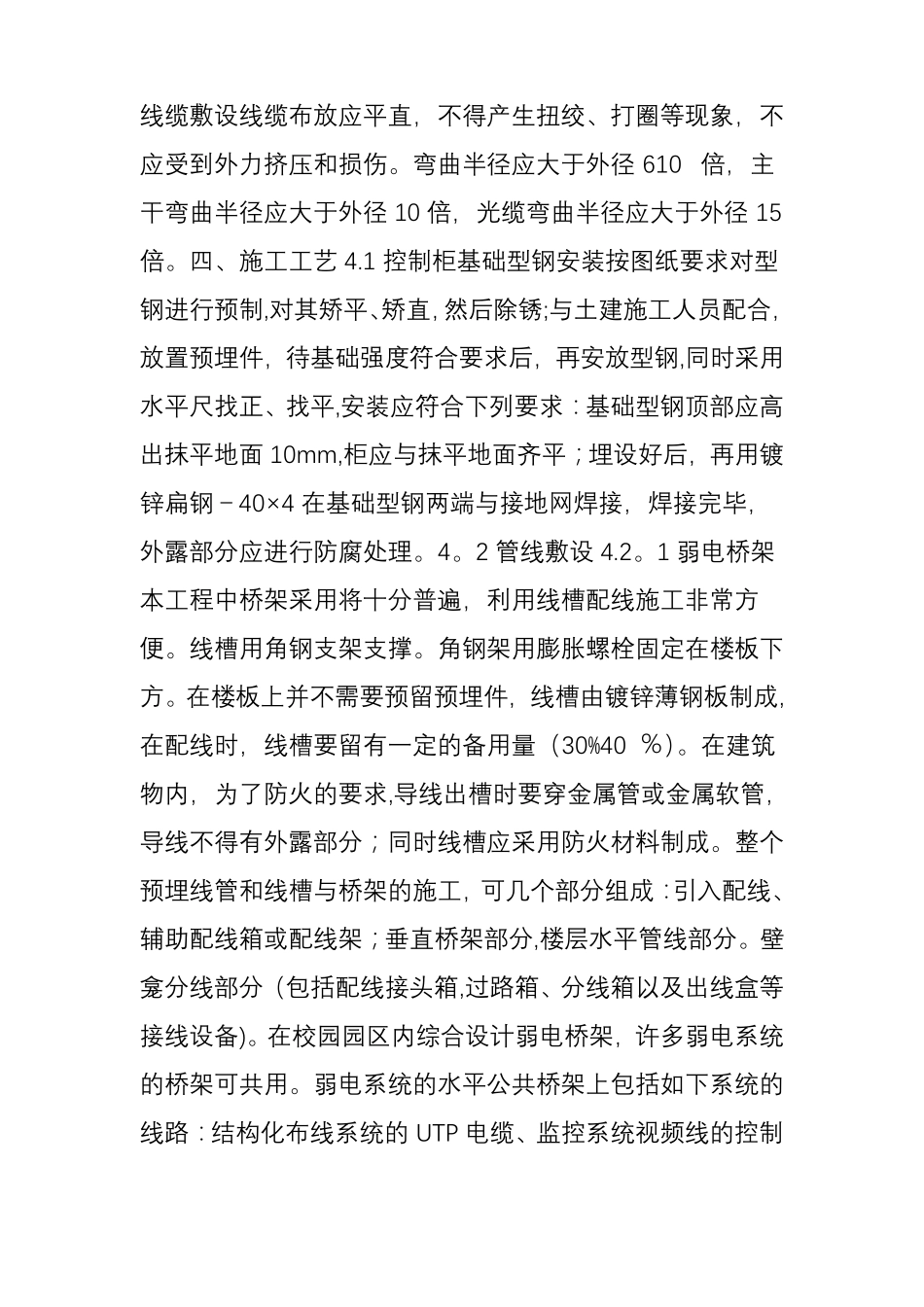

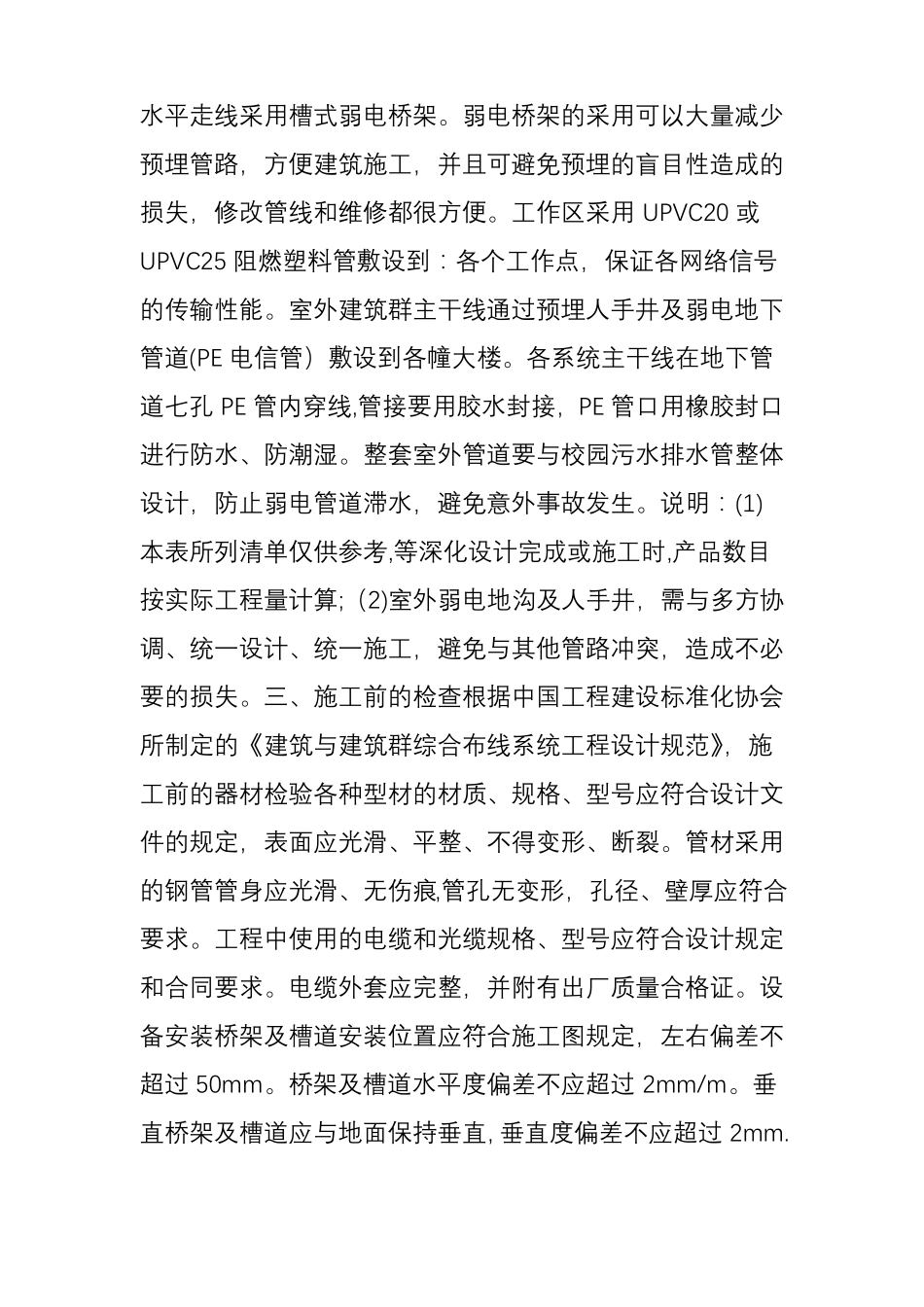

弱电系统管路设计方案(模板)前言:弱电系统管路设计方案一般我们都不会很重视,但是什么设计都需要一个书面的东西，本篇文章可以做弱电系统管路设计方案模板！正文：一、设计依据GBJ300—88建筑安装工程质量检验评定统一标准GBJ303-88建筑电气安装工程质量评定标准IAB，RFC793/791TCP/IP通信协议标准ISO7498-2N网络安全体系结构标准GBJ—93—86工业自动化仪表工程施工及验收规范SDJ279—90电力建设施工及验收技术规范IEEE802。3100BASE－TIEEE802.5TOKENRING标准二、系统管路设计弱电系统是现代建筑物内的综合系统工程。它包括与园区内建筑体、变配电、供气、照明等设施有关的安全防范系统、背景音乐系统、结构化综合布线系统、安保监控系统等。园区弱电系统对建筑物来说是一个整体，从管理、控制机房、弱电管道到各个信息点或控制点都有相关的路由。这些路由要按一定的规律，合理有序、有机地通过弱电系统的综合管路安置在园区内.综合管路系统的设计，可以合理地建立弱电系统的公共通道。综合管路的内容包括了与整个弱电系统相关的弱电预埋管、预留孔洞、弱电竖井、桥架、管路及系统的电源供应、接地、避雷、屏蔽和机房.综合管路的设计和施工还牵涉到其他管路（如暖通、给排水和强电）和建筑功能的综合配管或调整,桥架敷设预埋。本工程各园区的垂直干线敷设在梯级式弱电桥架内，水平走线采用槽式弱电桥架。弱电桥架的采用可以大量减少预埋管路，方便建筑施工，并且可避免预埋的盲目性造成的损失，修改管线和维修都很方便。工作区采用UPVC20或UPVC25阻燃塑料管敷设到：各个工作点，保证各网络信号的传输性能。室外建筑群主干线通过预埋人手井及弱电地下管道(PE电信管）敷设到各幢大楼。各系统主干线在地下管道七孔PE管内穿线,管接要用胶水封接，PE管口用橡胶封口进行防水、防潮湿。整套室外管道要与校园污水排水管整体设计，防止弱电管道滞水，避免意外事故发生。说明：(1)本表所列清单仅供参考,等深化设计完成或施工时,产品数目按实际工程量计算;（2)室外弱电地沟及人手井，需与多方协调、统一设计、统一施工，避免与其他管路冲突，造成不必要的损失。三、施工前的检查根据中国工程建设标准化协会所制定的《建筑与建筑群综合布线系统工程设计规范》，施工前的器材检验各种型材的材质、规格、型号应符合设计文件的规定，表面应光滑、平整、不得变形、断裂。管材采用的钢管管身应光滑、无伤痕,管孔无变形，孔径、壁厚应符合要求。工程中使用的电缆和光缆规格、型号应符合设计规定和合同要求。电缆外套应完整，并附有出厂质量合格证。设备安装桥架及槽道安装位置应符合施工图规定，左右偏差不超过50mm。桥架及槽道水平度偏差不应超过2mm/m。垂直桥架及槽道应与地面保持垂直，垂直度偏差不应超过2mm.线缆敷设线缆布放应平直，不得产生扭绞、打圈等现象，不应受到外力挤压和损伤。弯曲半径应大于外径610倍，主干弯曲半径应大于外径10倍，光缆弯曲半径应大于外径15倍。四、施工工艺4.1控制柜基础型钢安装按图纸要求对型钢进行预制,对其矫平、矫直，然后除锈;与土建施工人员配合，放置预埋件，待基础强度符合要求后，再安放型钢,同时采用水平尺找正、找平,安装应符合下列要求：基础型钢顶部应高出抹平地面10mm,柜应与抹平地面齐平；埋设好后，再用镀锌扁钢－40×4在基础型钢两端与接地网焊接，焊接完毕，外露部分应进行防腐处理。4。2管线敷设4.2。1弱电桥架本工程中桥架采用将十分普遍，利用线槽配线施工非常方便。线槽用角钢支架支撑。角钢架用膨胀螺栓固定在楼板下方。在楼板上并不需要预留预埋件，线槽由镀锌薄钢板制成,在配线时，线槽要留有一定的备用量（30%40％）。在建筑物内，为了防火的要求,导线出槽时要穿金属管或金属软管，导线不得有外露部分；同时线槽应采用防火材料制成。整个预埋线管和线槽与桥架的施工，可几个部分组成：引入配线、辅助配线箱或配线架；垂直桥架部分,楼层水平管线部分。壁龛分线部分（包括配线接头箱,过路箱、分线箱以及出线盒等接线设备)。在校园园区内综合设计弱电桥架，许多弱电系统的桥架可共用。弱电系统的水平公共桥架上包括如下系统的线路：结构化...
