各种玻璃知识参数VIP专享VIP免费

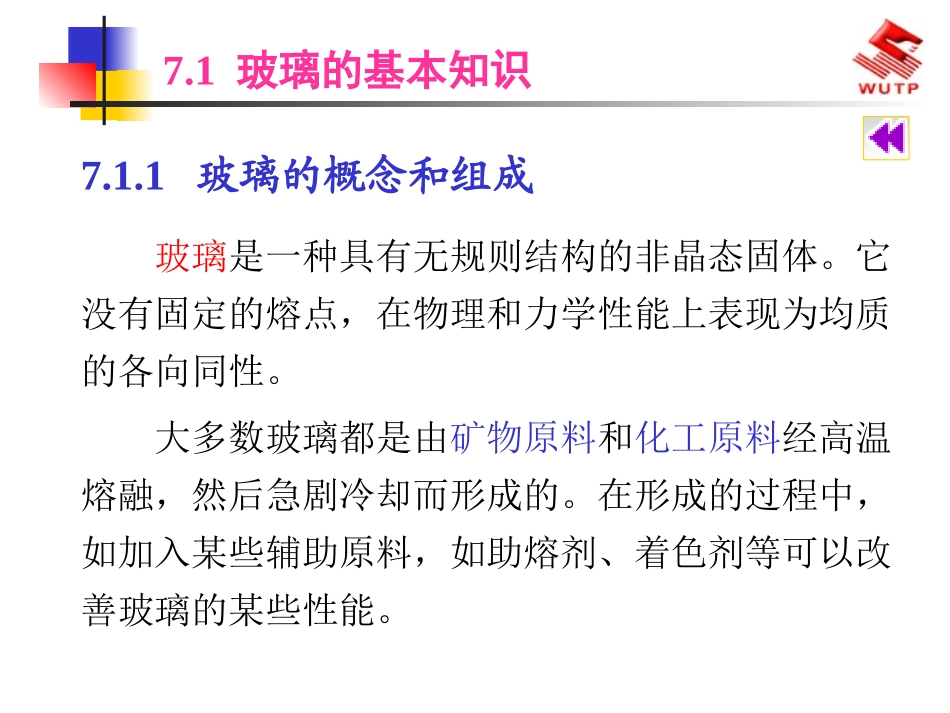

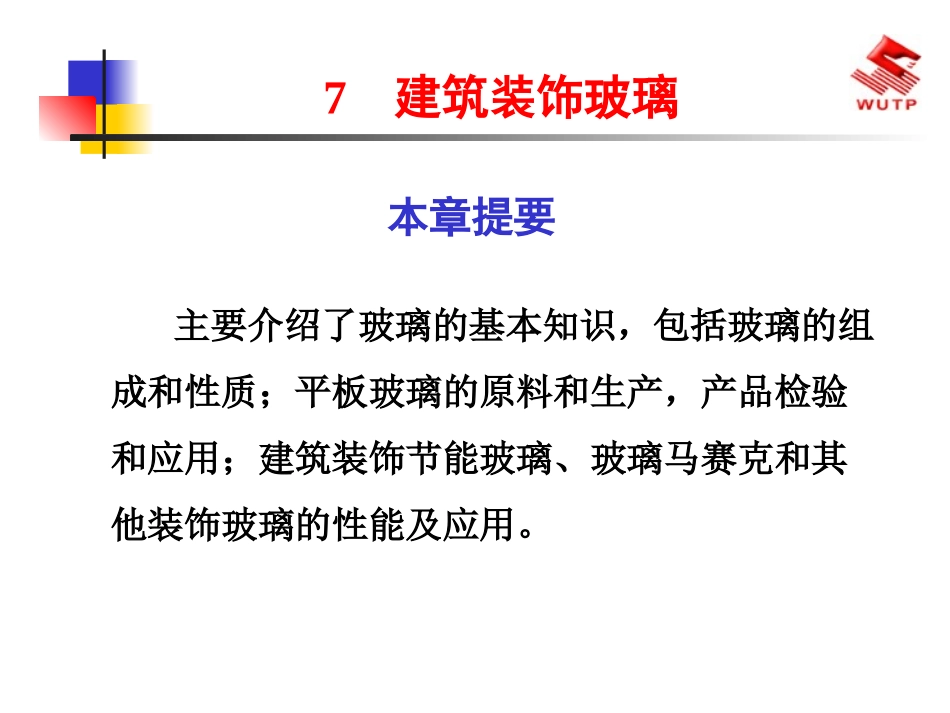

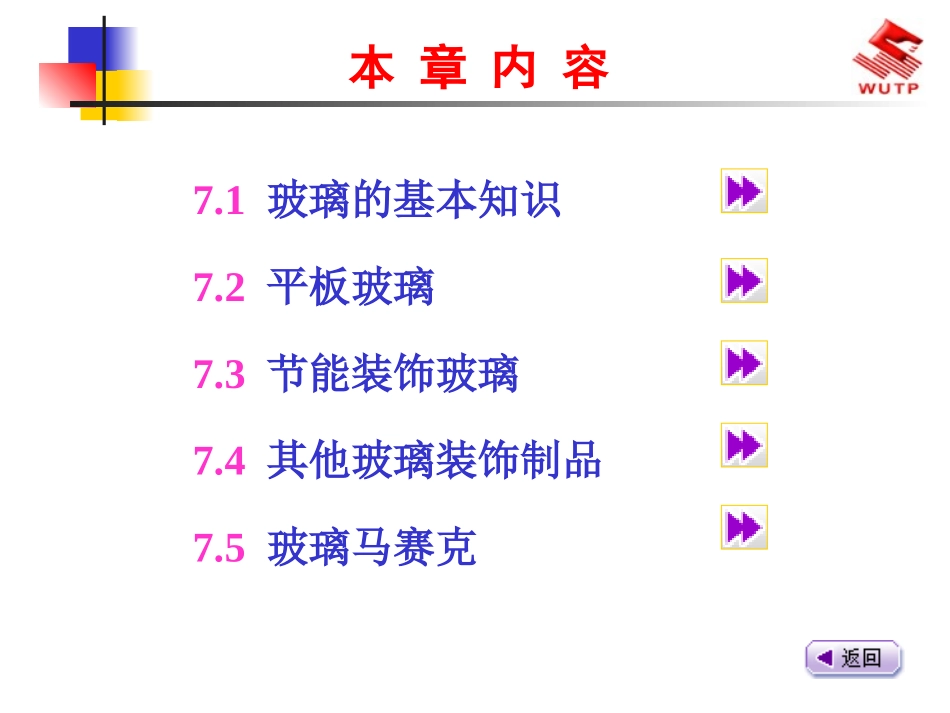

7建筑装饰玻璃主要介绍了玻璃的基本知识，包括玻璃的组成和性质；平板玻璃的原料和生产，产品检验和应用；建筑装饰节能玻璃、玻璃马赛克和其他装饰玻璃的性能及应用。本章提要本章内容7.1玻璃的基本知识7.2平板玻璃7.3节能装饰玻璃7.4其他玻璃装饰制品7.5玻璃马赛克7.1玻璃的基本知识玻璃是一种具有无规则结构的非晶态固体。它没有固定的熔点，在物理和力学性能上表现为均质的各向同性。大多数玻璃都是由矿物原料和化工原料经高温熔融，然后急剧冷却而形成的。在形成的过程中，如加入某些辅助原料，如助熔剂、着色剂等可以改善玻璃的某些性能。7.1.1玻璃的概念和组成建筑玻璃是以石英砂（SiO2）、纯碱(Na2CO3)石灰石(CaCO3)、长石等为主要原料，经1550~1600℃高温熔融、成型、退火而制成的固体材料。其主要成分是SiO2(含量72%左右)、Na2O(含量15%左右)和CaO(含量9%左右)，另外还有少量的Al2O3、MgO等。这些氧化物在玻璃中起着非常重要的作用，见表7.1。表7.1玻璃中主要氧化物的作用氧化物名称所起作用增加降低二氧化硅（SiO2）熔融温度、化学稳定性、热稳定性、机械强度密度、热膨胀系数氧化钠(Na2O)热膨胀系数化学稳定性、耐热性、熔融温度、析晶倾向、退火温度、韧性氧化钙（CaO）硬度、机械强度、化学稳定性、析晶倾向、退火温度耐热性三氧化二铝(Al2O3)熔融温度、机械强度、化学稳定性析晶倾向氧化镁（MgO）耐热性、化学稳定性、机械强度、退火温度析晶倾向、韧性玻璃内几乎无孔隙，属于致密材料。玻璃的密度与其化学组成关系密切，此外还与温度有一定的关系。在各种实用玻璃中，密度的差别是很大的，例如石英玻璃的密度最小，仅为2.2g/cm3，而含大量氧化铅的重火石玻璃可达6.5g/cm3，普通玻璃的密度为2.5~2.6g／cm3。7.1.2玻璃的基本性质7.1.2.1玻璃的密度当光线入射玻璃时可发生三种现象：透射、吸收和反射，其能力大小分别用透射比、反射比、吸收比表示。玻璃越厚，成分中铁含量越高，透射比越低，采光性越差。反射比越高，玻璃越刺眼，容易造成光污染。光线入射角越小，玻璃表面越光洁平整，光反射越强。玻璃对光的吸收取决于玻璃的厚度和颜色。7.1.2.2玻璃的光学性质（1）导热性玻璃的导热性很小，常温时大体上与陶瓷制品相当，而远远低于各种金属材料。但随着温度的升高将增大。另外，导热性还受玻璃的颜色和化学成分的影响。（2）热膨胀性玻璃的热膨胀性能比较明显。热膨胀系数的大小取决于组成玻璃的化学成分及其纯度，玻璃的纯度越高热膨胀系数越小，不同成分的玻璃热膨胀性差别很大。7.1.2.3玻璃的热工性质（3）热稳定性玻璃的热稳定性是指抵抗温度变化而不破坏的能力。玻璃抗急热的破坏能力比抗急冷破坏的能力强。玻璃的热稳定性主要受热膨胀系数影响。玻璃热膨胀系数越小，热稳定性越高。玻璃越厚、体积越大，热稳定性越差；带有缺陷的玻璃，特别是带结石、条纹的玻璃，热稳定性也差。（1）抗压强度玻璃的抗压强度较高，超过一般的金属和天然石材，一般为600~1200MPa。其抗压强度值会随着化学组成的不同而变化。（2）抗拉、抗弯强度玻璃的抗拉强度很小，一般为40～80MPa，因此，玻璃在冲击力的作用下极易破碎。抗弯强度也取决于抗拉强度，通常在40～80MPa之间。7.1.2.4力学性质（3）其他力学性质常温下玻璃具有很好的弹性。常温下普通玻璃的弹性模量为60000～75000MPa，约为钢材的1/3，与铝相近。玻璃具有较高的硬度，莫氏硬度一般在4～7之间，接近长石的硬度。玻璃的硬度也因其工艺、结构不同而不同。一般的建筑玻璃具有较高的化学稳定性，在通常情况下，对酸、碱、盐以及化学试剂或气体等具有较强的抵抗能力，能抵抗氢氟酸以外的各种酸类的侵蚀。但是长期遭受侵蚀性介质的腐蚀，也能导致变质和破坏，如玻璃的风化、发霉都会导致玻璃外观的破坏和透光能力的降低。7.1.2.5玻璃的化学稳定性建筑玻璃按生产方法和功能特性可分为以下几类。（1）平板玻璃①透明窗玻璃②不透明玻璃③装饰类玻璃④安全玻璃⑤镜面玻璃⑥装饰－节能型玻璃7.1.3建筑玻璃的分类（2）建筑艺术玻璃建筑艺术玻璃是指用玻璃制成的具有建筑艺术性的屏风、花饰、扶栏、雕塑以及玻...
