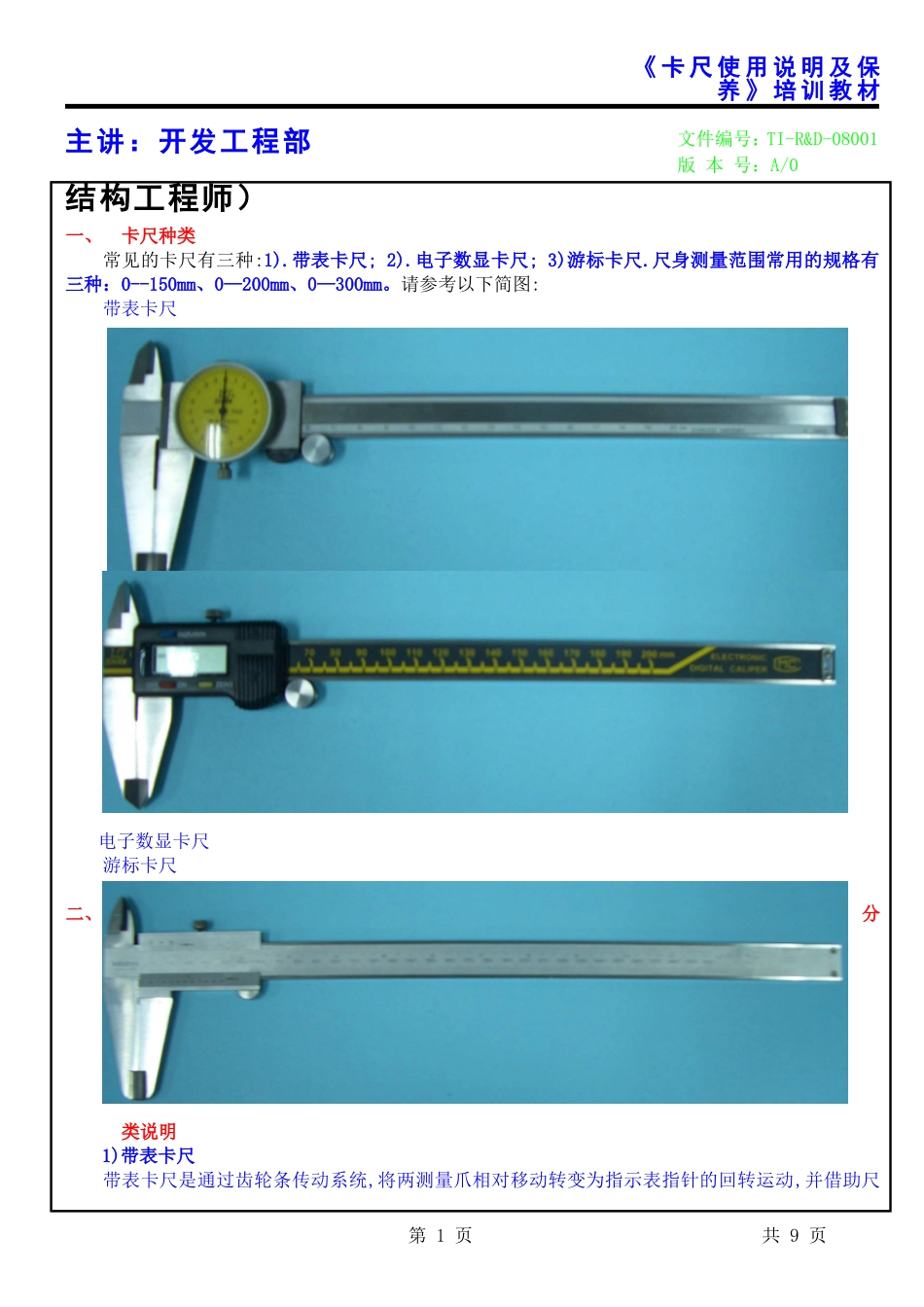

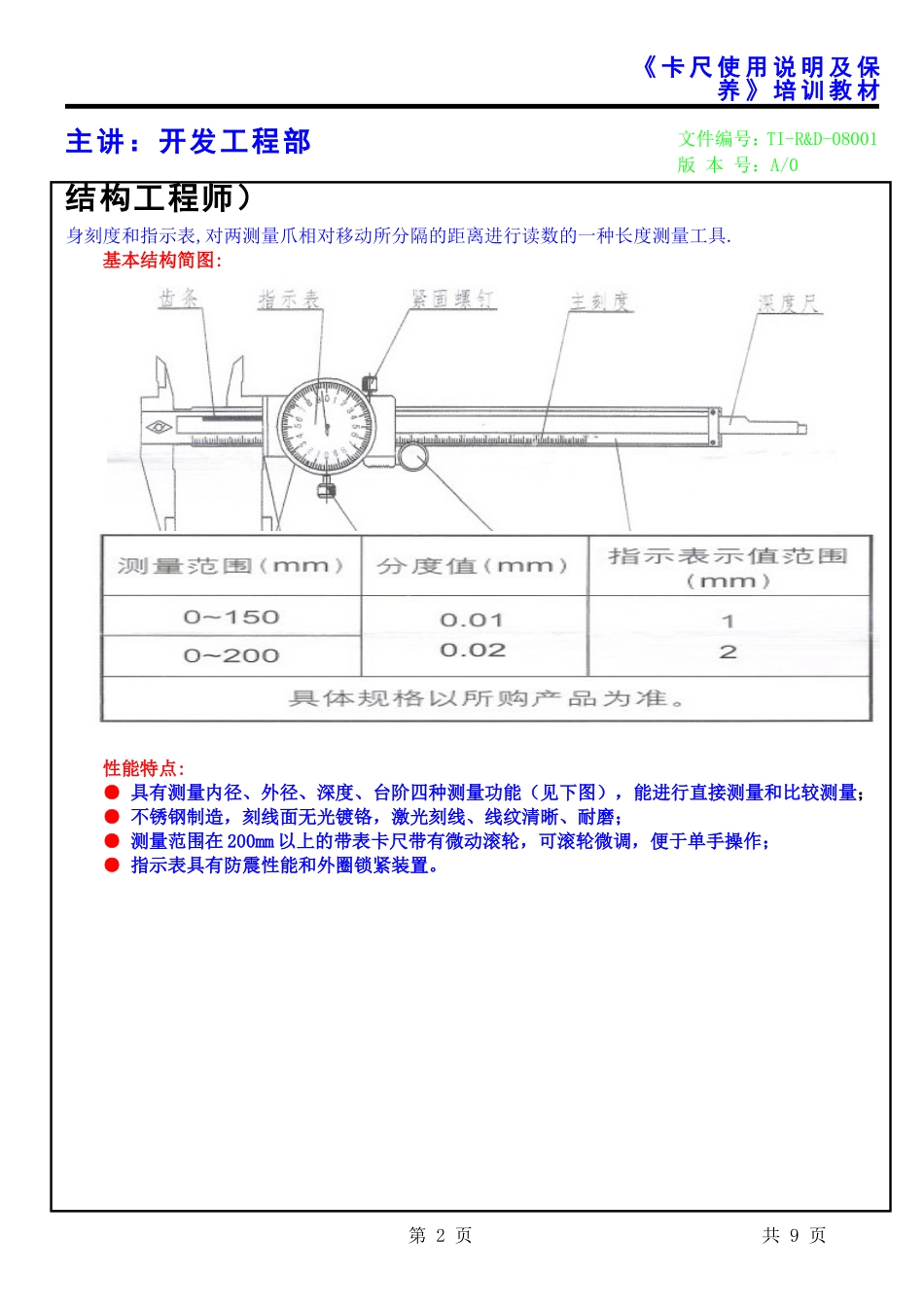

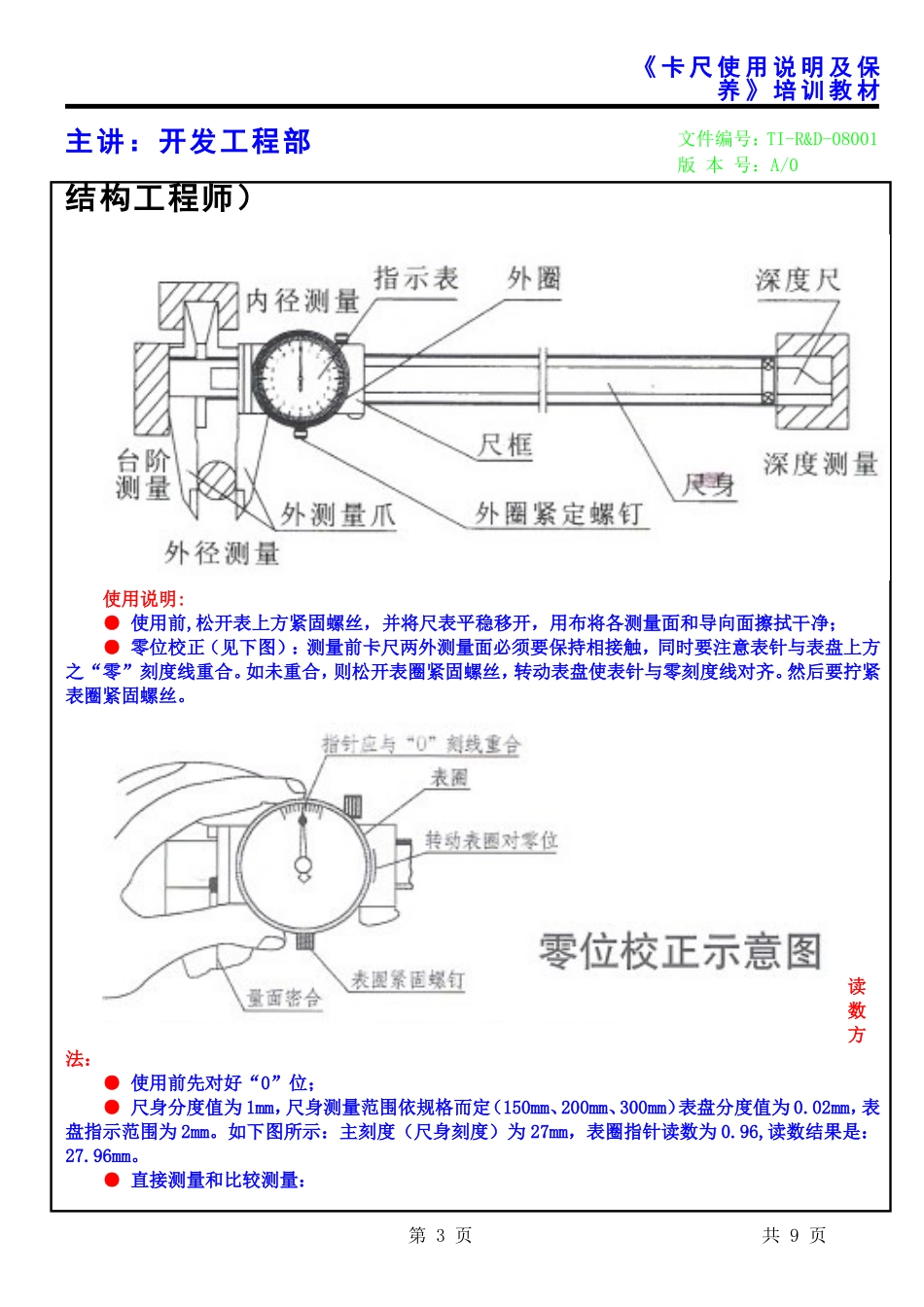

文件编号：TI-R&D-08001版本号：A/0《卡尺使用说明及保养》培训教材主讲：开发工程部结构工程师）一、卡尺种类常见的卡尺有三种:1).带表卡尺;2).电子数显卡尺;3)游标卡尺.尺身测量范围常用的规格有三种：0--150mm、0—200mm、0—300mm。请参考以下简图:带表卡尺电子数显卡尺游标卡尺二、分类说明1)带表卡尺带表卡尺是通过齿轮条传动系统,将两测量爪相对移动转变为指示表指针的回转运动,并借助尺第1页共9页文件编号：TI-R&D-08001版本号：A/0《卡尺使用说明及保养》培训教材主讲：开发工程部结构工程师）身刻度和指示表,对两测量爪相对移动所分隔的距离进行读数的一种长度测量工具.基本结构简图:性能特点:●具有测量内径、外径、深度、台阶四种测量功能（见下图），能进行直接测量和比较测量；●不锈钢制造，刻线面无光镀铬，激光刻线、线纹清晰、耐磨；●测量范围在200mm以上的带表卡尺带有微动滚轮，可滚轮微调，便于单手操作；●指示表具有防震性能和外圈锁紧装置。第2页共9页文件编号：TI-R&D-08001版本号：A/0《卡尺使用说明及保养》培训教材主讲：开发工程部结构工程师）使用说明:●使用前,松开表上方紧固螺丝，并将尺表平稳移开，用布将各测量面和导向面擦拭干净；●零位校正（见下图）：测量前卡尺两外测量面必须要保持相接触，同时要注意表针与表盘上方之“零”刻度线重合。如未重合，则松开表圈紧固螺丝，转动表盘使表针与零刻度线对齐。然后要拧紧表圈紧固螺丝。读数方法：●使用前先对好“0”位；●尺身分度值为1mm，尺身测量范围依规格而定（150mm、200mm、300mm）表盘分度值为0.02mm，表盘指示范围为2mm。如下图所示：主刻度（尺身刻度）为27mm，表圈指针读数为0.96,读数结果是：27.96mm。●直接测量和比较测量：第3页共9页文件编号：TI-R&D-08001版本号：A/0《卡尺使用说明及保养》培训教材主讲：开发工程部结构工程师）直接测量：用卡尺直接在工件上测量，按上述读数方法读出工件的测量值；比较测量：将标准量块（或标准样件）置于两测量面之间[孔，则用圆矩塞规（环规）]，先松开表盘紧固螺丝，转动表盘，使指针与“零线”重合，锁紧表盘，然后测量工件，从表盘上即可读出工件相对于标准件样件的尺寸差值。这对于同一尺寸的大批量检查，将大大提高工件效率。保养方法：●使用前必须先擦干净测量面对好“零”，要保持卡尺测量面、齿条和其它传动部分的清洁、润滑。测量后应随手合上量爪，以防止灰尘、沙粒、金属切屑等物损坏齿条。●测量工件应在静态下进行。使用时，测量力度要适当，有微动滚轮的卡尺应使用微动滚轮。●移动卡尺尺框要平稳，应避免快速拉动向尾端或前端碰撞，应避免撞击和跌落，以防止针位变形、指针松脱、量爪损坏。●禁止将卡尺靠近磁场或放置在磁性物体上。如发现卡尺带有磁性，应及时退磁后方可使用。●非专业人员不可拆卸卡尺传动部位，卡尺须做定期校验。2）电子卡尺电子数显卡尺是利用容栅测量系统原理对两测量爪相对移动分隔的距离进行测量并通过LCD显示出测量值的一种长度测量工具。基本结构简图：第4页共9页上级的上级直接上级生效日期：2005-02-01任职者文件编号：TI-R&D-08001版本号：A/0《卡尺使用说明及保养》培训教材主讲：开发工程部结构工程师）性能特点:●具有测量内径、外径、深度、台阶四种测量功能（见上图），能进行直接测量和比较测量；●不锈钢制造，量面可镶硬质合金；●测量范围在100mm以上的电子数显卡尺带有微动滚轮，可滚轮微调，便于单手操作；●根据使用性能和规格分三按键、四按键和六按键电子数显卡尺；●带有电源开关，任意位置清零，任意位置进行公英制转换，带有数据输出端口。主要技术指标和按键功能说明：●卡尺移动分辨率为：0.01mm/0.0005in，显示值变动性（精度）：0.01mm；最在移动速度：1.5m/s,电源：一粒SR44W（1.5-1.6V）扣式氧化银电池；工作条件：温度-40至+40摄氏度，相对湿度≤80%；●ON/OFF：电源开关；●ZERO：归零；●inch/mm:英制与公制转换，每按一次两者之间转换。（见下图）第5页共9页文件编号：TI-R&D-08001版本号：A/0《卡尺使用说明及保养》培训教材主讲：开发工程部结构工程师）使用...
