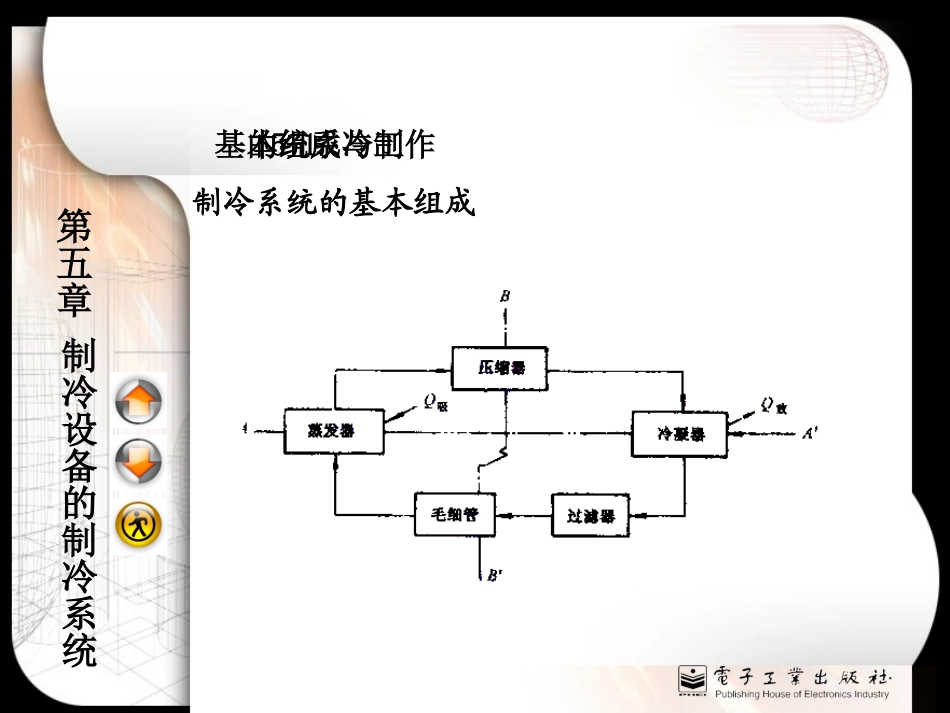

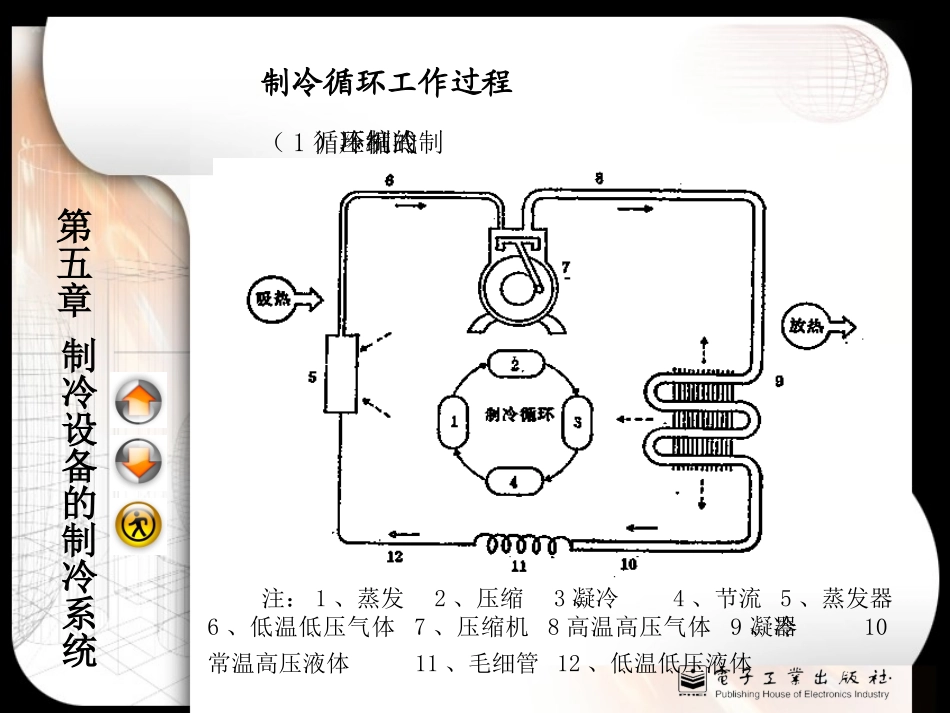

第五章制冷设备的制冷系统内容提要●制冷系统的基本组成与工作；●压缩机的结构和修理；●换热器的结构和修理；●过滤装置的结构和修理；●减压元件的结构和修理●制冷系统维修操作技能及常见故障排除方法；第五章制冷设备的制冷系统5-1制冷系统的基本组成与工作制冷系统的基本组成第五章制冷设备的制冷系统制冷循环工作过程（1）压缩式制冷机的制冷循环注：1、蒸发2、压缩3、冷凝4、节流5、蒸发器6、低温低压气体7、压缩机8高温高压气体9、冷凝器10常温高压液体11、毛细管12、低温低压液体第五章制冷设备的制冷系统（2）制冷循环的四个过程循环过程名称蒸发压缩冷凝节流所用元件蒸发器压缩机冷凝器毛细管作用利用制冷剂蒸发吸热，产生冷作用提高制冷剂气体压力，造成液体条件将制冷剂冷凝，放出热量，进行液化降低制冷剂液体压力和温度。制冷剂状态液态→气态气态气态→液态液态压力低压增加高压降低温度低温→高温低温→高温高温→常温常温→低温第五章制冷设备的制冷系统（3）在蒸发蒸发器中的制冷剂变化情况（4）在冷凝器中的制冷剂变化情况第五章制冷设备的制冷系统电冰箱、空调器和中小型冷库的制冷系统第五章5-2压缩机的结构和修理压缩机的功用压缩机是制冷装置中最重要的组成部分，人们形象地称之为制冷装置的心脏。它在电动机的带动下，输送和压缩制冷蒸气，使制冷剂在系统中进行制冷循环。压缩机的分类活塞式（往复式）压缩机压缩机类型离心式（涡流式）压缩机回转式（包括螺杆式和刮板式）压缩机第五章制冷设备的制冷系统压缩机的主要结构（1）开启式压缩机开启式压缩机的主要特点是：压缩机与电动机分成两体，中间用联轴或皮带相连接传动，如教材图5-7所示。第五章制冷设备的制冷系统（2）半封闭式压缩机半封闭式压缩机的主要特点是：压缩机与电动机机座铸成一体，电动机转子直接装在曲轴的伸出端上（即压缩机与电动机共用一根曲轴），曲轴箱与电动机内腔直接相通，省了传动装置和轴封装置，如教材图5-8所示。第五章制冷设备的制冷系统（3）全封闭式压缩机全封闭式压缩机的主要特点：压缩机与电动机共用一主轴，利用弹簧将机组悬吊在以钢板冲压成型的机壳内，机壳采用焊接密封。从外形看，封闭机壳只有引出的三根铜管（即吸气管、排气管、工艺管）和电动机的电源接线盒，如教材图5-9所示。第五章制冷设备的制冷系统压缩机的工作过程（1）活塞式（往复式）压缩机的工作过程①压缩机的曲轴连杆和活塞运动示意图第五章制冷设备的制冷系统②活塞往复式压缩机“吸气、压缩、排气和膨胀”四个工作过程：⑴吸气⑵压缩⑶排气⑷膨胀第五章制冷设备的制冷系统（2）旋转活塞式压缩机的工作过程第五章制冷设备的制冷系统（3）涡旋式压缩机工作过程第五章制冷设备的制冷系统压缩机的修理（1）压缩机的故障检修流程图第五章制冷设备的制冷系统（2）压缩机的一般检查方法（以全封闭式压缩机为例）①手指法②实测法把压缩机放到压缩机测试台上测试。即：在测试台上启动压缩机约1分钟后，低压端压力应为0帕（Pa），高压端压力在1.17兆帕左右；在停止运转3分钟后，压力不得下降到0.05兆帕，即为合格。第五章制冷设备的制冷系统5-3换热器的结构和修理换热器的功用换热器是制冷设备的重要组成之一，它是使制冷剂在其中吸收热量或放出热量与周围介质（空气或水）进行热交换的装置，亦称为热交换器。换热器的分类分类说明冷凝器风冷式风冷式冷凝器是利用常温的空气来冷却的。按空气在冷凝器盘管外侧的流动原因，可分为空气自然对流和强迫对流两种形式。水冷式水冷式冷凝器是利用低于大气环境温度的水来冷却的。按结构形式不同，可分为套管式和壳管式两类。蒸发器冷却空气式冷却空气式的蒸发器用于直接冷却空气。制冷剂在管内流动气化，空气在管外流动被冷却。按空气流动原因，可分为自然对流式和强迫对流式两种冷却液体式冷却液体式的蒸发器用于直接冷却液体。例如用于冷却载冷剂，生产冷水或冷盐水，再由低温载冷剂去冷却制冷空间的空气和物体。按供液方式，可分为满液式和非满液式（又称干式）两种第五章制冷设备的制冷系统冷凝器的主要结构形式（1）钢丝盘管式冷凝器（2）百叶窗管板式冷凝...
