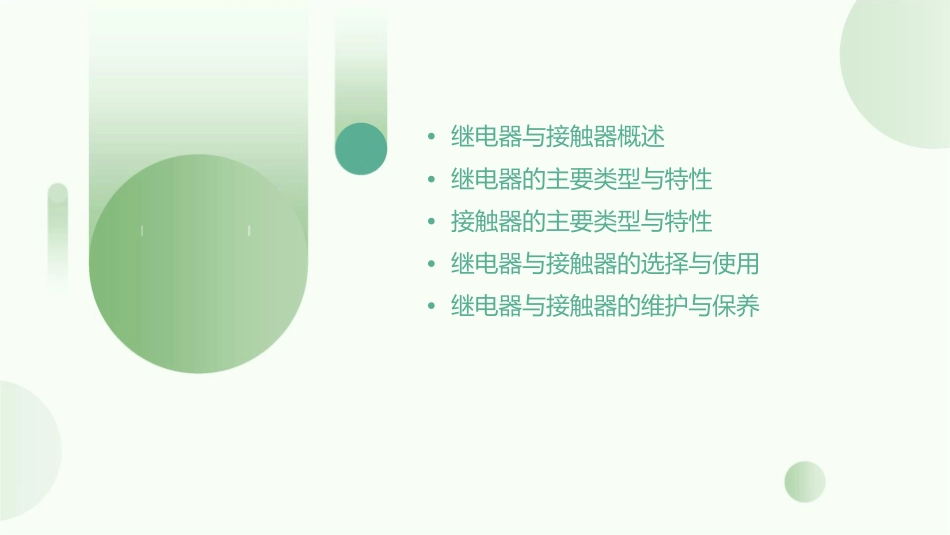

继电器与接触器简介全解课件•继电器与接触器概述•继电器的主要类型与特性•接触器的主要类型与特性•继电器与接触器的选择与使用•继电器与接触器的维护与保养01继电器与接触器概述定义与功能定义继电器和接触器是两种常用的控制电器，用于实现电路的通断控制和电气控制。功能继电器主要用于信号传递和放大，接触器主要用于大电流控制，如电动机的启动和停止。工作原理简述继电器通过小电流的输入信号触发，经过电磁或光电等原理，控制大电流的通断。接触器利用电磁原理，通过控制触点的开闭来接通或断开电路。分类与应用010203继电器分类接触器分类应用时间继电器、电流继电器、中间继电器等。交流接触器、直流接触器、真空接触器等。在电力系统中广泛应用于电动机、变压器等设备的控制和保护。02继电器的主要类型与特性电磁继电器总结词利用电磁铁吸合衔铁来接通或断开触点的继电器。详细描述电磁继电器是最常见的继电器类型，其工作原理是利用电磁铁的磁力来吸合衔铁，进而接通或断开触点。由于其结构简单、动作可靠，电磁继电器被广泛应用于各种控制系统中。固态继电器总结词利用半导体器件代替触点进行切换的继电器。详细描述固态继电器是一种新型的继电器，其工作原理是利用半导体器件代替传统的机械触点进行切换。由于其具有无机械触点、寿命长、可靠性高等优点，固态继电器在许多领域中得到了广泛应用。磁保持继电器总结词具有永久磁铁以保持吸合状态的继电器。详细描述磁保持继电器是一种特殊类型的继电器，其特点是具有永久磁铁，可以在断电后保持吸合状态。这种继电器具有较高的稳定性和可靠性，适用于需要频繁切换的应用场景。其他类型继电器总结词除以上三种类型外，还有时间继电器、温度继电器等其他类型的继电器。详细描述除了上述的电磁继电器、固态继电器和磁保持继电器外，还有许多其他类型的继电器，如时间继电器、温度继电器等。这些继电器各有特点，适用于不同的控制需求和场景。03接触器的主要类型与特性交流接触器交流接触器主要用于交流电源的控制，其结构主要由触点系统、电磁系统、灭弧装置等组成。交流接触器的动作原理是利用电磁感应原理，通过控制线圈的电流来控制触点的开闭。交流接触器的触点通常采用银合金材料，具有低电阻、低磨损、低噪音等特点。直流接触器直流接触器主要用于直流电源的控制，其结构与交流接触器类似，但触点系统和电磁系统有所不同。直流接触器的触点通常采用铜合金材料，具有低电阻、高稳定性等特点。直流接触器的动作原理是通过控制线圈的电流来控制触点的开闭，但由于直流电源的特性，直流接触器在动作过程中不会产生反电动势。真空接触器真空接触器是一种特殊类型的接触器，其触点系统位于真空容器内，以实现电气隔离和灭弧。真空接触器的动作原理与交流接触器和直流接触器类似，但由于触点系统在真空容器内，因此具有更高的绝缘性能和灭弧能力。真空接触器的触点通常采用铜合金或银合金材料，具有高稳定性、长寿命等特点。其他类型接触器01除了以上三种类型的接触器外，还有许多其他类型的接触器，如热继电器、时间继电器等。02这些接触器在结构和工作原理上有所不同，但它们的基本功能都是实现电气控制和保护。04继电器与接触器的选择与使用选择依据与原则01020304工作参数匹配负载类型控制精度环境适应性根据电路需求，选择符合电压、电流和动作频率的继电器或接触器。根据控制需求，选择能够驱动相应负载类型的继电器或接触器，如电动机、灯具等。根据控制精度需求，选择具有相应控制精度的继电器或接触器。考虑使用环境，选择能够在相应温度、湿度和振动条件下稳定工作的继电器或接触器。使用注意事项接线规范负载连接定期维护安全操作定期对继电器或接触器进行检查和维护，清理灰尘和污垢，确保其正常工作。确保接线正确，遵循电路图和接线规范，避免短路和断路。在操作过程中，遵守安全操作规程，避免触电等事故发生。确保负载连接牢固，防止因负载脱落引发的事故。常见问题与解决方案触点接触不良动作不灵敏定期检查触点，清理灰尘和氧调整机械部分，确保动作灵敏化物，确保其接触良好。可靠。线圈烧毁噪音过大...
