核磁共振复习剖析课件VIP免费

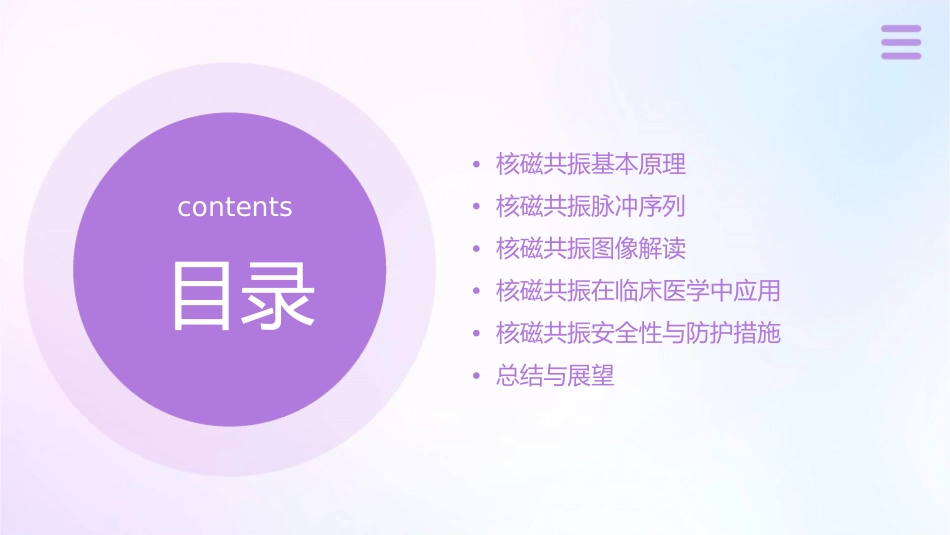

核磁共振复习剖析课件•核磁共振基本原理•核磁共振脉冲序列•核磁共振图像解读•核磁共振在临床医学中应用•核磁共振安全性与防护措施•总结与展望contents目录01核磁共振基本原理核磁共振现象及解释核磁共振现象在强磁场中，具有磁矩的原子核受到射频脉冲的激发，发生能级跃迁，当射频脉冲停止后，原子核返回基态并释放出共振信号的现象。解释原子核具有自旋和磁矩，当外部磁场与原子核的磁矩相互作用时，原子核会发生能级分裂。当施加特定频率的射频脉冲时，原子核会吸收能量从低能级跃迁到高能级。射频脉冲停止后，原子核从高能级返回基态并释放出共振信号，该信号包含了原子核的位置和种类信息。弛豫过程与弛豫时间弛豫过程在射频脉冲停止后，原子核从高能级返回基态的过程。弛豫时间描述原子核从高能级返回基态所需的时间，包括纵向弛豫时间（T1）和横向弛豫时间（T2）。T1描述了原子核纵向磁化矢量恢复的时间，T2描述了原子核横向磁化矢量衰减的时间。信号检测与成像原理信号检测利用接收线圈接收原子核返回的共振信号，经过放大和处理后得到可用于成像的信号。成像原理根据共振信号的强度和相位差异，利用计算机重建技术生成图像。常见的成像技术包括自旋回波成像、梯度回波成像等。02核磁共振脉冲序列脉冲序列基本构成梯度脉冲用于空间编码，产生磁共振信号的空间定位。射频脉冲产生磁化矢量的翻转，用于激发核自旋。信号采集在梯度脉冲作用下，采集磁共振信号。常见脉冲序列类型及特点010203SE序列GRE序列IR序列自旋回波序列，具有T1、T2权重成像，信噪比高，但扫描时间较长。梯度回波序列，具有快速成像、对流动敏感等特点，但易产生磁敏感伪影。反转恢复序列，具有T1权重成像，可用于脂肪抑制等技术，但扫描时间较长。脉冲序列选择与优化根据成像目的选择脉冲序列如T1、T2、PDW等成像需求选择相应脉冲序列。根据被检者特点优化脉冲序列如针对运动伪影、金属伪影等进行优化。03核磁共振图像解读图像质量评估标准01020304信噪比均匀性空间分辨率对比度分辨率高信噪比图像具有更好的对比度和分辨率，有利于病变检测。图像均匀性好，无明显偏差和畸变，有助于准确诊断。空间分辨率高，图像层次丰富，能更好地区分正常组织与病变组织。对比度分辨率高，能更准确地识别病变组织的类型和范围。常见伪影识别与纠正方法运动伪影金属伪影卷褶伪影由患者运动引起，表现为图像模糊、重影。可通过固定患者、缩短扫描时间或使用运动校正技术来纠正。由金属异物引起，表现为图像失真、变形。可通过更换扫描序列、调整扫描参数或使用金属伪影校正技术来纠正。由磁场不均匀引起，表现为图像在某一方向上的重复。可通过优化磁场均匀性、调整扫描区域或使用卷褶伪影校正技术来纠正。图像解读技巧及实例分析脑部图像解读01观察脑部结构、信号强度及对称性，识别异常信号区域，判断是否存在肿瘤、缺血、炎症等病变。结合临床病史和症状，提高诊断准确率。腹部图像解读02观察腹部实质器官的形态、信号特点及与周围组织的关系，识别异常信号区域，判断是否存在肿瘤、炎症、血管病变等。结合相关检查和实验室数据，综合判断病情。关节图像解读03观察关节软骨、滑膜、韧带及骨质结构，识别异常信号区域，判断是否存在关节炎、损伤、积液等病变。结合临床表现和体格检查，制定合适的治疗方案。04核磁共振在临床医学中应用中枢神经系统疾病诊断价值脑部病变检测核磁共振能够清晰显示脑部结构，有助于发现肿瘤、炎症、血管病变等异常病灶。脊髓病变诊断核磁共振对脊髓病变的分辨率高，可准确判断脊髓损伤、炎症、肿瘤等疾病。神经退行性疾病评估核磁共振技术可用于评估脑萎缩、多发性硬化等神经退行性疾病的病程和治疗效果。腹部脏器病变检测方法探讨肝脏病变检测胰腺病变诊断肾脏病变评估核磁共振对肝脏病变的诊断具有较高的敏感性和特异性，有助于发现肝硬化、肝癌等疾病。核磁共振能够清晰显示胰腺结构，有助于发现胰腺炎、胰腺癌等疾病。核磁共振技术对肾脏病变的分辨率高，可准确判断肾损伤、肾炎、肾癌等疾病。肌肉骨骼系统损伤评估策略关节损伤评估010203核磁共振能够清晰显示关节软骨、韧带...
