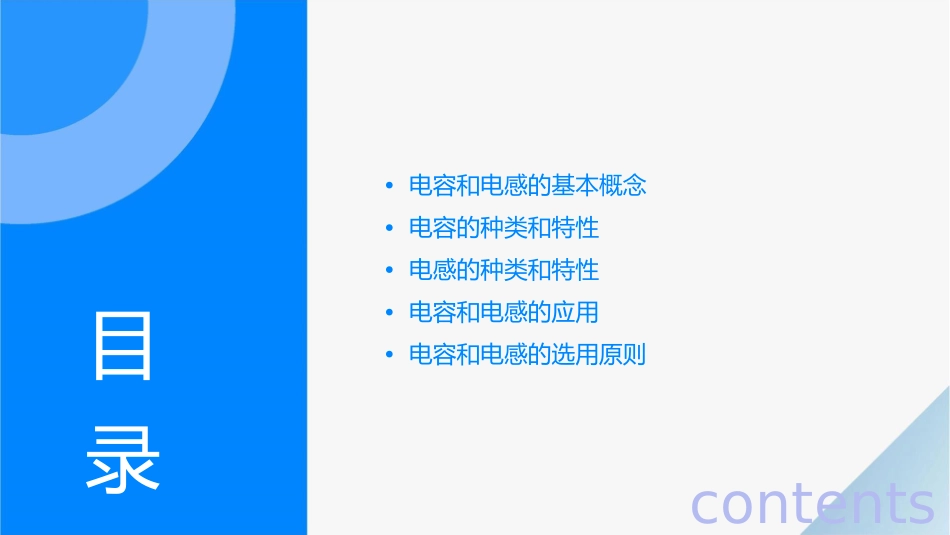

容感料件•电容和电感的基本概念•电容的种类和特性•电感的种类和特性•电容和电感的应用•电容和电感的选用原则目录contents容和感的本概念01电容的定义和特性总结词详细描述电容是存储电荷的元件，其特性包括隔直流通交流、充电放电等。电容是电路中用来存储电荷的元件，通常由两个平行板电极和绝缘介质构成。电容的主要特性是隔直流通交流，即对直流信号呈现高阻抗，对交流信号呈现低阻抗。此外，电容还具有充电和放电的特性，当直流电压加在电容两端时，电容内部电荷会积累，形成电场，当电荷积累到一定程度时，电容就会充电。当交流信号通过电容时，电容内部的电荷会随着交流信号的变化而发生动态的充放电过程。电感的定义和特性总结词详细描述电感是存储磁能的元件，其特性包括隔直流通交流、电感是由导线绕制成的线圈构成，能够存储磁能。电感的主要特性是隔直流通交流，即对直流信号呈现高阻抗，对交流信号呈现低阻抗。此外，电感还有自感和互感的特性。自感是指线圈自身产生的磁场，当电流发生变化时，线圈会产生一个反电动势来阻碍电流的变化。互感是指两个线圈之间的相互作用，当一个线圈中的电流发生变化时，另一个线圈中会产生感应电动势。自感和互感等。电容和电感在电路中的作用总结词详细描述电容和电感在电路中起着滤波、调谐、能量转换等作用。电容和电感在电路中起着重要的作用。电容可以用于滤波，将交流信号从直流信号中分离出来，或者将高频信号从低频信号中分离出来。电感可以用于调谐，与电容一起构成谐振电路，用于选择特定频率的信号，或者用于将电能转换为磁能或反之。此外，电容和电感还可以用于能量转换，例如在振荡电路、变压器和逆变器等电路中实现能量的转换和传输。容的种和性02固定电容器的特性容量值固定介质材料频率特性温度系数固定电容器在制造时已经确定了容量值，使用时无法改变。固定电容器通常采用绝缘材料作为介质，如陶瓷、塑料等。固定电容器通常具有较好的高频特性，适用于高频电路。固定电容器的容量受温度影响较小，稳定性较高。可变电容器的特性01020304容量可调介质材料频率特性温度系数可变电容器在旋转或滑动时可以改变容量值，满足不同的需求。可变电容器通常采用绝缘材料作为介质，如陶瓷、塑料等。可变电容器的容量调节范围较大，适用于高频电路。可变电容器的容量受温度影响较小，稳定性较高。特殊电容器的特性010203薄膜电容器电解电容器超级电容器薄膜电容器采用金属化薄膜作为电极，具有较低的等效串联电阻和较高的自愈能力。电解电容器采用电解液作为介质，具有较大的容量和较高的耐压能力。超级电容器采用特殊的电极和电解液，具有极高的容量和快速的充放电能力。电容器的主要参数容量等效串联电阻表示电容器存储电荷的能力，单位为法拉（F）。表示电容器内部的电阻值，单位为欧姆（Ω）。耐压电容器的品质因数表示电容器能够承受的最大电压，单位为伏特（V）。表示电容器在特定频率下的性能指标，包括损耗因数、谐振频率等。感的种和性03线圈电感的特性线圈电感是最常见的电感类型，由线圈绕在磁芯上制成。它具有较高的自感和互感系数，能够存储大量磁场能量，通常用于滤波、振荡和变压器等应用。线圈电感的品质因数（Q值）较高，但体积较大，成本也较高。铁氧体电感的特性铁氧体电感使用铁氧体材料制成，具有高磁导率和低损耗的特性。它主要用于高频电路中，如通信、雷达和导航系统等，能够有效地抑制电磁干扰和噪声。铁氧体电感的体积较小，但Q值较低，成本也较高。平面电感的特性平面电感采用印刷工艺和薄膜技术制成，具有小型化、高集成度和低成本等优点。它广泛应用于便携式电子设备和表面贴装技术等领域，能够提供较高的自感和互感系数。平面电感的Q值和温度稳定性较差，但具有较好的频率特性。电感的主要参数电感的自感和互感系数是描述电感性能的重要参数，它们决定了电感的储能能力和磁场耦合程度。电感的品质因数（Q值）表示电感在某一频率下的效率，是衡量电感性能的重要指标。电感的温度系数表示电感值随温度变化的程度，对于高温环境下使用的电感尤为重要。电感的额定电流和电压也是重要的参数，决定...
