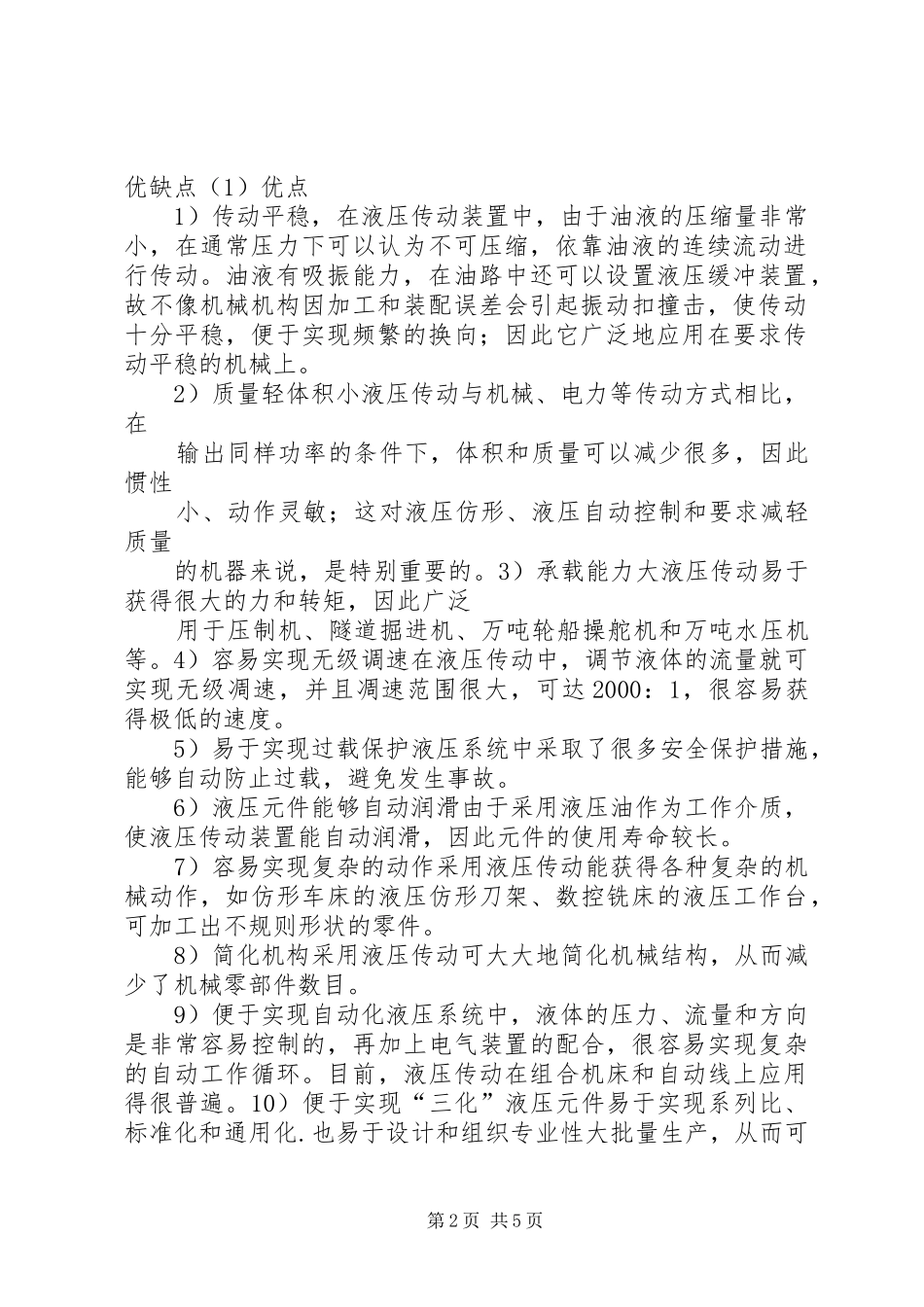

采掘机械学习心得5篇《采掘机械与液压传动》实验报告时间：地点：学号：班级：姓名：2015年5月12日一、实验目的1、参观各种液压仪器并了解其结构组成；2、通过实验认识常用的液压元件；3、了解常用液压元件的结构特点和工作原理；4、了解液压系统的组成；5、学会连接执行液压缸的串、并联油路；6、分析液压回路的工作过程。二实验仪器综合工作台、三位四通电磁换向阀、溢流阀、液压泵、液压缸、连接油管及管接头等。三实验原理1液压传动系统的组成及各部分功能1）动力元件，即液压泵，其职能是将原动机的机械能转换为液体的压力动能（表现为压力、流量），其作用是为液压系统提供压力油，是系统的动力源。2）执行元件，指液压缸或液压马达，其职能是将液压能转换为机械能而对外做功，液压缸可驱动工作机构实现往复直线运动（或摆动），液压马达可完成回转运动。3）控制元件，指各种阀利用这些元件可以控制和调节液压系统中液体的压力、流量和方向等，以保证执行元件能按照人们预期的要求进行工作。4）辅助元件，包括油箱、滤油器、管路及接头、冷却器、压力表等。它们的作用是提供必要的条件使系统正常工作并便于监测控制。5）工作介质，即传动液体，通常称液压油。液压系统就是通过工作介质实现运动和动力传递的，另外液压油还可以对液压元件中相互运动的零件起润滑作用。2液压传动的第1页共5页优缺点（1）优点1）传动平稳，在液压传动装置中，由于油液的压缩量非常小，在通常压力下可以认为不可压缩，依靠油液的连续流动进行传动。油液有吸振能力，在油路中还可以设置液压缓冲装置，故不像机械机构因加工和装配误差会引起振动扣撞击，使传动十分平稳，便于实现频繁的换向；因此它广泛地应用在要求传动平稳的机械上。2）质量轻体积小液压传动与机械、电力等传动方式相比，在输出同样功率的条件下，体积和质量可以减少很多，因此惯性小、动作灵敏；这对液压仿形、液压自动控制和要求减轻质量的机器来说，是特别重要的。3）承载能力大液压传动易于获得很大的力和转矩，因此广泛用于压制机、隧道掘进机、万吨轮船操舵机和万吨水压机等。4）容易实现无级调速在液压传动中，调节液体的流量就可实现无级凋速，并且凋速范围很大，可达2000：1，很容易获得极低的速度。5）易于实现过载保护液压系统中采取了很多安全保护措施，能够自动防止过载，避免发生事故。6）液压元件能够自动润滑由于采用液压油作为工作介质，使液压传动装置能自动润滑，因此元件的使用寿命较长。7）容易实现复杂的动作采用液压传动能获得各种复杂的机械动作，如仿形车床的液压仿形刀架、数控铣床的液压工作台，可加工出不规则形状的零件。8）简化机构采用液压传动可大大地简化机械结构，从而减少了机械零部件数目。9）便于实现自动化液压系统中，液体的压力、流量和方向是非常容易控制的，再加上电气装置的配合，很容易实现复杂的自动工作循环。目前，液压传动在组合机床和自动线上应用得很普遍。10）便于实现“三化”液压元件易于实现系列比、标准化和通用化.也易于设计和组织专业性大批量生产，从而可第2页共5页提高生产率、提高产品质量、降低成本。（2）缺点1）液压元件制造精度要求高由于元件的技术要求高和装配比较困难，使用维护比较严格。2）实现定比传动困难液压传动是以液压油为工作介质，在相对运动表面间不可避免的要有泄漏，同时油液也不是绝对不可压缩的。因此不宜应用在在传动比要求严格的场合，例如螺纹和齿轮加工机床的传动系统。3）油液受温度的影响由于油的粘度随温度的改变而改变，故不宜在高温或低温的环境下工作。4）不适宜远距离输送动力由于采用油管传输压力油，压力损失较大，故不宜远距离输送动力。5）油液中混入空气易影响工作性能油液中混入空气后，容易引起爬行、振动和噪声，使系统的工作性能受到影响。6）油液容易污染油液污染后，会影响系统工作的可靠性。7）发生故障不易检查和排除。3液压泵结构特点及工作原理1）密封容积的变化是液压泵实现吸液排液的根本原因，因此，密封而又变化的容积是液压泵必须具备的基本结构，所以液压泵也称容积式液压泵。显然，液压泵所产生的流量与其...
