普通螺纹公差配合与检测课件VIP免费

普通螺纹公差配合与检测课件_第1页
1/27
普通螺纹公差配合与检测课件_第2页
2/27
普通螺纹公差配合与检测课件_第3页
3/27

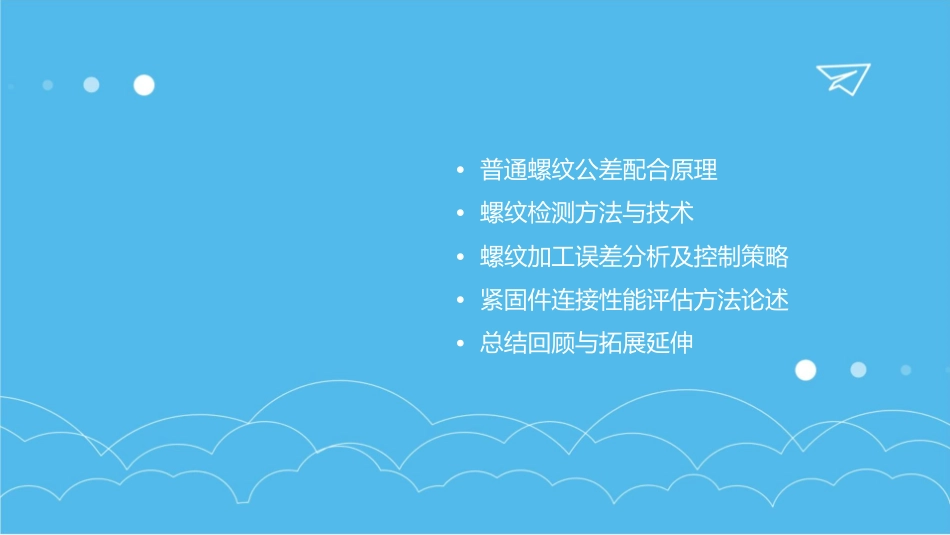

•普通螺纹公差配合原理•螺纹检测方法与技术•螺纹加工误差分析及控制策略•紧固件连接性能评估方法论述•总结回顾与拓展延伸螺纹定义与功能0102螺纹定义螺纹功能螺纹是一种具有螺旋形状的机械元件,由一系列等距的螺旋线组成,通常用于连接、固定和传动等应用。螺纹的主要功能是实现机械连接和紧固,通过旋转螺纹副来实现轴向移动或固定,具有结构简单、使用方便、可靠性高等优点。螺纹类型及特点三角螺纹矩形螺纹牙型角为60°,自锁性能好,强度高,适用于需要较大传动力的场合。牙型为矩形,传动效率高,但制造困难,磨损后无法补偿,一般用于传动要求较高的场合。梯形螺纹锯齿形螺纹牙型呈梯形,工艺性好,牙根强度高,对中性好,广泛用于各种机械设备中。牙型呈锯齿状,工作面的牙侧角较小,非工作面的牙侧角较大,适用于单向受力较大的传动场合。螺纹术语解释大径小径中径螺距导程螺纹的最大直径,即螺纹的公称直径。螺纹的最小直径,即螺纹底部的直径。螺纹的有效直径,即螺纹的牙顶与相邻两个牙底之间的距离的中点所在的直径。相邻两个螺纹峰之间的距离,即螺纹的螺距。同一条螺旋线上的相邻两个螺纹峰之间的距离,即螺纹的导程。对于单线螺纹,导程等于螺距;对于多线螺纹,导程等于螺距与线数的乘积。公差配合基本概念010203公差配合间隙配合、过盈配合、过渡配合实际参数值的允许变动量,用于限制尺寸、形状和位置误差。基本尺寸相同的、相互结合的孔和轴公差带之间的关系。根据孔和轴公差带相对位置的不同进行分类。普通螺纹公差等级及选用原则02分为精密、中等和粗糙三种,根据使用要求和加工精度进行选择。选用原则01普通螺纹公差等级在满足使用性能的前提下,尽量选择较低的公差等级以降低生产成本。螺纹副配合设计实例分析010203螺纹副配合类型配合设计要点实例分析包括螺栓-螺母配合、螺钉-螺孔配合等,根据实际需要进行选择。考虑预紧力、防松性能、耐磨性等因素,进行合理设计。针对具体产品,进行详细的螺纹副配合设计分析,包括公差等级选择、配合类型确定等。传统检测方法介绍010203螺纹规检测投影法检测三坐标测量机检测使用螺纹规进行手动检测,包括通规和止规,检测螺纹的直径、螺距和牙型等参数。利用投影仪将螺纹轮廓放大并投影到屏幕上,通过测量屏幕上的影像来检测螺纹的各项参数。采用三坐标测量机对螺纹进行高精度测量,可以得到螺纹的三维轮廓和各项参数。新型检测技术研究进展超声检测技术利用超声波在螺纹中的传播特性来检测螺纹的缺陷和损伤,具有无损检测、高灵敏度等特点。光学检测技术利用光学原理对螺纹进行非接触式检测,具有高精度、高效率等优点,适用于各种类型和规格的螺纹检测。激光扫描检测技术采用激光扫描技术对螺纹进行快速、全面的检测,可以得到螺纹的三维轮廓和各项参数,适用于大规模生产线上的螺纹检测。检测设备选型和操作规范设备选型根据检测需求和预算选择合适的检测设备,如螺纹规、投影仪、三坐标测量机、光学检测仪等。操作规范制定详细的操作规范,包括设备使用前的检查、校准和调试,操作过程中的注意事项和安全措施,以及设备使用后的维护和保养等。同时,对操作人员进行专业培训,确保他们熟练掌握设备的操作方法和技巧。加工误差来源和影响因素机床精度机床本身的精度和刚性对螺纹加工精度有重要影响,如主轴回转误差、导轨直线度误差等。工件材料工件材料的硬度、韧性等物理性质会影响螺纹加工过程中的切削力和切削热,从而影响加工精度。刀具磨损刀具磨损会导致螺纹形状和尺寸发生变化,影响加工精度。切削参数切削速度、进给量、切削深度等切削参数的选择会影响螺纹加工过程中的切削力和切削热,从而影响加工精度。关键工序质量控制点设置螺纹车削螺纹铣削螺纹磨削控制主轴转速、进给速度和切削深度,确保螺纹牙型正确、尺寸合格。选择合适的铣刀和切削参数,控制铣削过程中的切削力和切削热,确保螺纹精度和表面质量。控制砂轮粒度、硬度和修整质量,确保螺纹精度和表面粗糙度达到要求。提高加工精度和效率途径采用高精度机床和夹具选择合适的刀具和切削参数提高机床和夹具的精度和刚性,减小加工过程中的...
