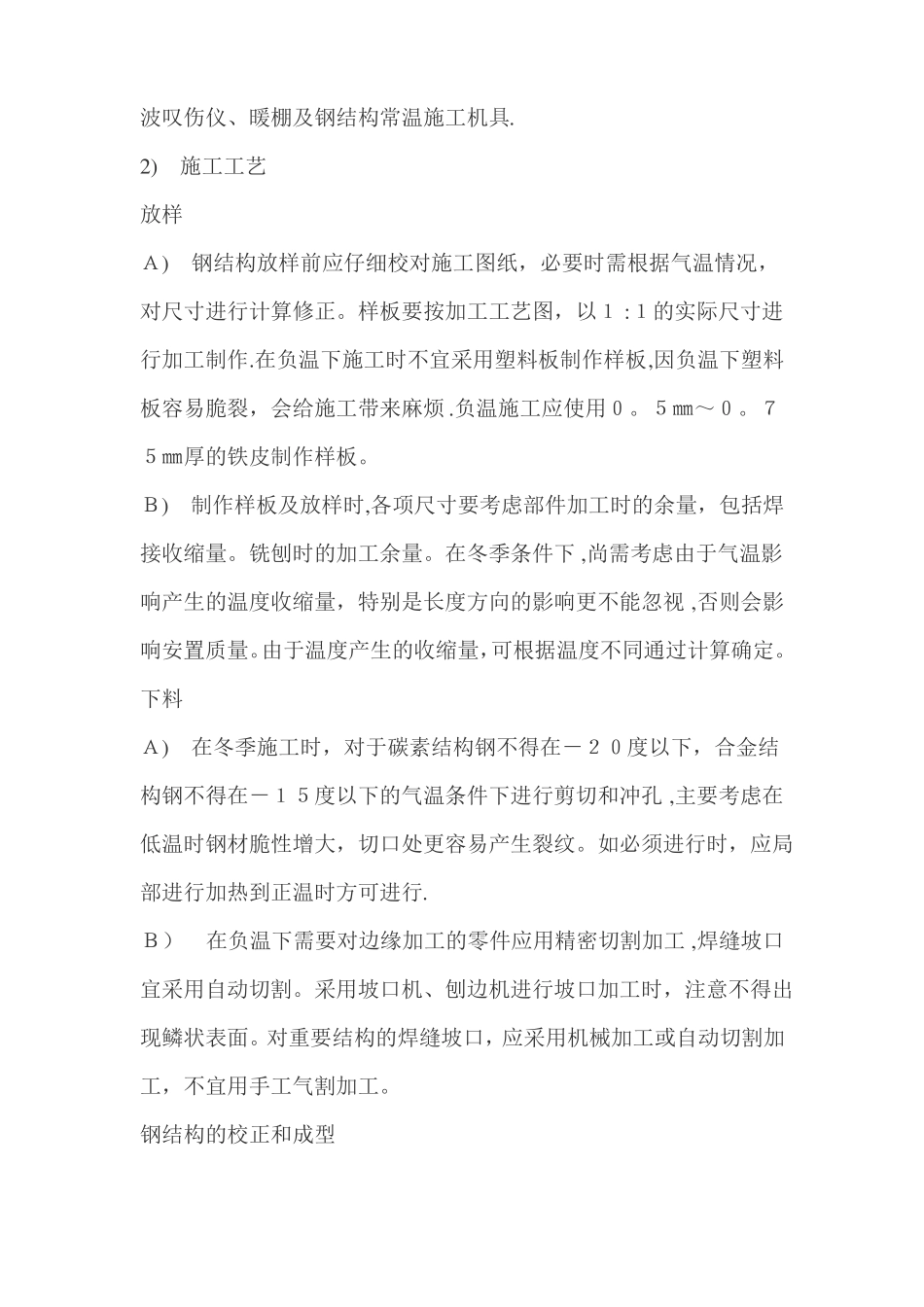

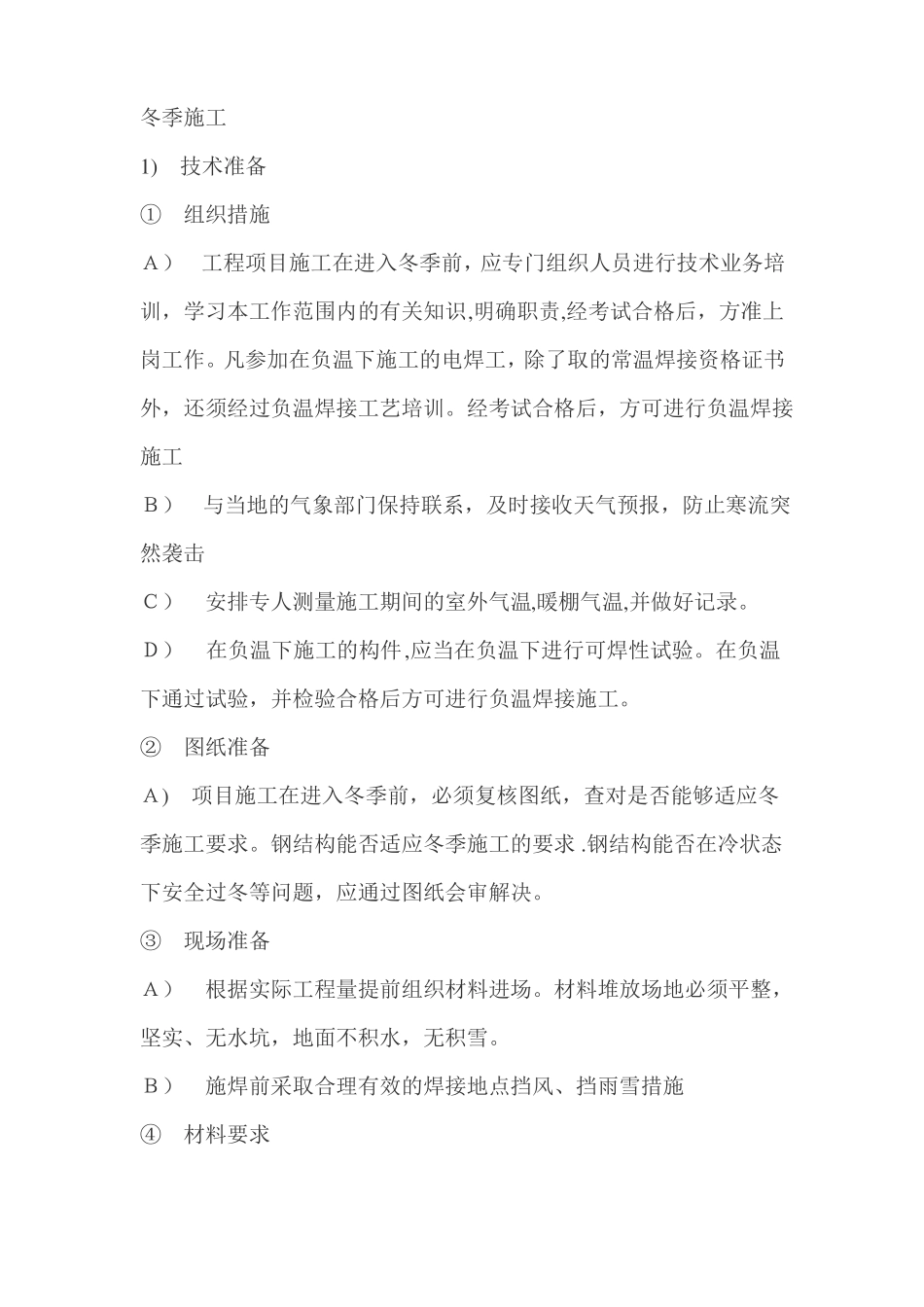

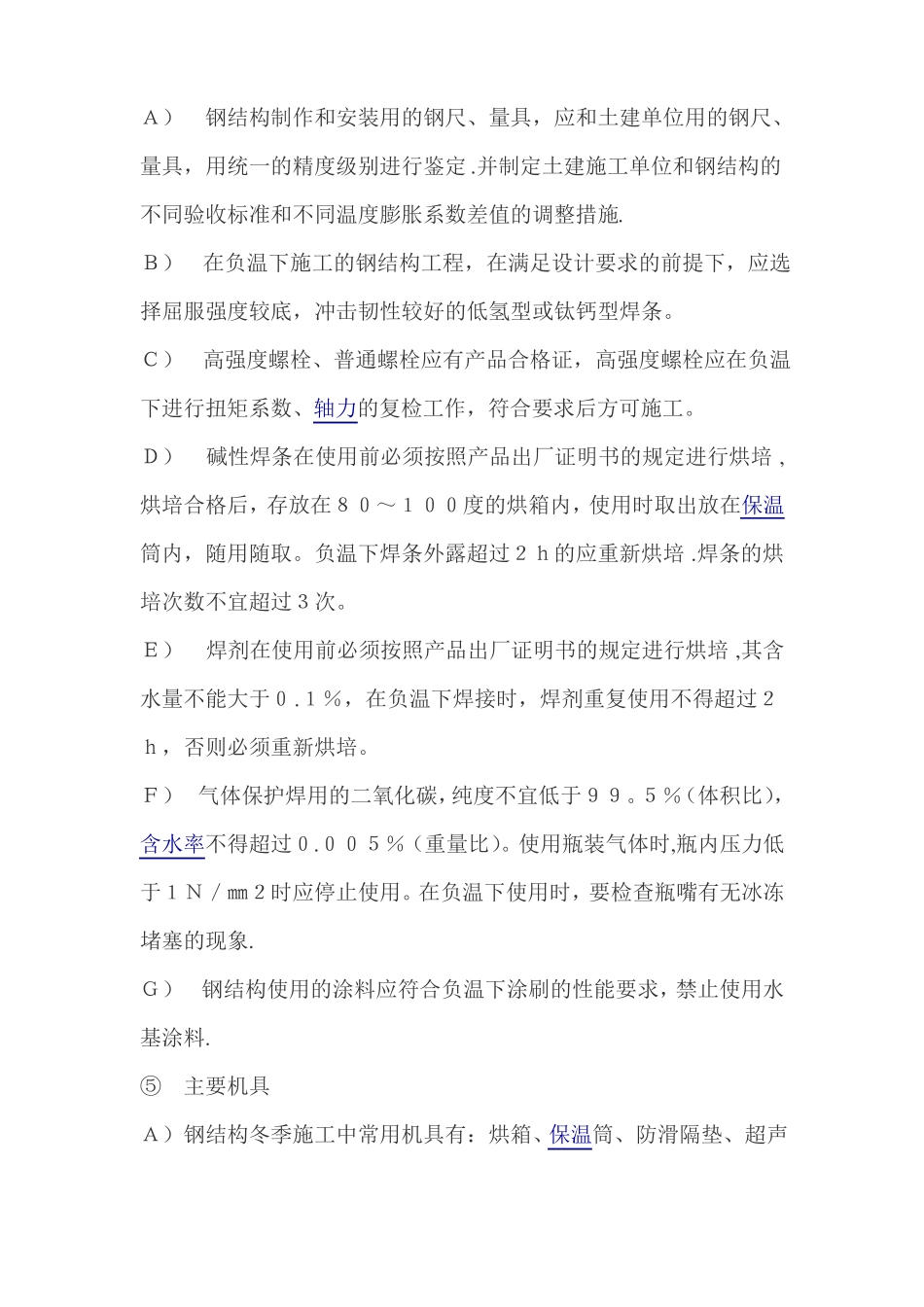

冬季施工1)技术准备①组织措施Ａ）工程项目施工在进入冬季前，应专门组织人员进行技术业务培训，学习本工作范围内的有关知识,明确职责,经考试合格后，方准上岗工作。凡参加在负温下施工的电焊工，除了取的常温焊接资格证书外，还须经过负温焊接工艺培训。经考试合格后，方可进行负温焊接施工Ｂ）与当地的气象部门保持联系，及时接收天气预报，防止寒流突然袭击Ｃ）安排专人测量施工期间的室外气温,暖棚气温,并做好记录。Ｄ）在负温下施工的构件,应当在负温下进行可焊性试验。在负温下通过试验，并检验合格后方可进行负温焊接施工。②图纸准备Ａ)项目施工在进入冬季前，必须复核图纸，查对是否能够适应冬季施工要求。钢结构能否适应冬季施工的要求.钢结构能否在冷状态下安全过冬等问题，应通过图纸会审解决。③现场准备Ａ）根据实际工程量提前组织材料进场。材料堆放场地必须平整，坚实、无水坑，地面不积水，无积雪。Ｂ）施焊前采取合理有效的焊接地点挡风、挡雨雪措施④材料要求Ａ）钢结构制作和安装用的钢尺、量具，应和土建单位用的钢尺、量具，用统一的精度级别进行鉴定.并制定土建施工单位和钢结构的不同验收标准和不同温度膨胀系数差值的调整措施.Ｂ）在负温下施工的钢结构工程，在满足设计要求的前提下，应选择屈服强度较底，冲击韧性较好的低氢型或钛钙型焊条。Ｃ）高强度螺栓、普通螺栓应有产品合格证，高强度螺栓应在负温下进行扭矩系数、轴力的复检工作，符合要求后方可施工。Ｄ）碱性焊条在使用前必须按照产品出厂证明书的规定进行烘培,烘培合格后，存放在８０～１００度的烘箱内，使用时取出放在保温筒内，随用随取。负温下焊条外露超过２ｈ的应重新烘培.焊条的烘培次数不宜超过３次。Ｅ）焊剂在使用前必须按照产品出厂证明书的规定进行烘培,其含水量不能大于０.１％，在负温下焊接时，焊剂重复使用不得超过２ｈ，否则必须重新烘培。Ｆ）气体保护焊用的二氧化碳，纯度不宜低于９９。５％（体积比），含水率不得超过０.００５％（重量比）。使用瓶装气体时,瓶内压力低于１Ｎ／㎜２时应停止使用。在负温下使用时，要检查瓶嘴有无冰冻堵塞的现象.Ｇ）钢结构使用的涂料应符合负温下涂刷的性能要求，禁止使用水基涂料.⑤主要机具Ａ）钢结构冬季施工中常用机具有：烘箱、保温筒、防滑隔垫、超声波叹伤仪、暖棚及钢结构常温施工机具.2)施工工艺放样Ａ)钢结构放样前应仔细校对施工图纸，必要时需根据气温情况，对尺寸进行计算修正。样板要按加工工艺图，以１:１的实际尺寸进行加工制作.在负温下施工时不宜采用塑料板制作样板,因负温下塑料板容易脆裂，会给施工带来麻烦.负温施工应使用０。５㎜～０。７５㎜厚的铁皮制作样板。Ｂ)制作样板及放样时,各项尺寸要考虑部件加工时的余量，包括焊接收缩量。铣刨时的加工余量。在冬季条件下,尚需考虑由于气温影响产生的温度收缩量，特别是长度方向的影响更不能忽视,否则会影响安置质量。由于温度产生的收缩量，可根据温度不同通过计算确定。下料Ａ)在冬季施工时，对于碳素结构钢不得在－２０度以下，合金结构钢不得在－１５度以下的气温条件下进行剪切和冲孔,主要考虑在低温时钢材脆性增大，切口处更容易产生裂纹。如必须进行时，应局部进行加热到正温时方可进行.Ｂ）在负温下需要对边缘加工的零件应用精密切割加工,焊缝坡口宜采用自动切割。采用坡口机、刨边机进行坡口加工时，注意不得出现鳞状表面。对重要结构的焊缝坡口，应采用机械加工或自动切割加工，不宜用手工气割加工。钢结构的校正和成型Ａ）钢结构零件及构件的校正成型分冷校正和热校正。在冬季施工中，钢材随温度的降低,强度增高，塑性和韧性要降低,产生裂纹和断裂的倾向性更大，所以对冷加工的温度环境要加以限制。规范规定，碳素结构钢当环境低于－１６度，低合金结构钢当环境温度低于－１２度时，不得进行冷弯曲与冷校正。在负温下进行冷教正时，应也静力校正为主，严禁用锤敲击。Ｂ)钢材的热校正３)施工工艺雨季施工1.雨天施工时,宜搭设临时防护棚，雨水不得飘落在炽热的焊缝上.如焊接部位比较潮湿,必须用干布擦净并在焊接前用氧炔焰烤干,保持接缝干燥,没有残留水分.2...
