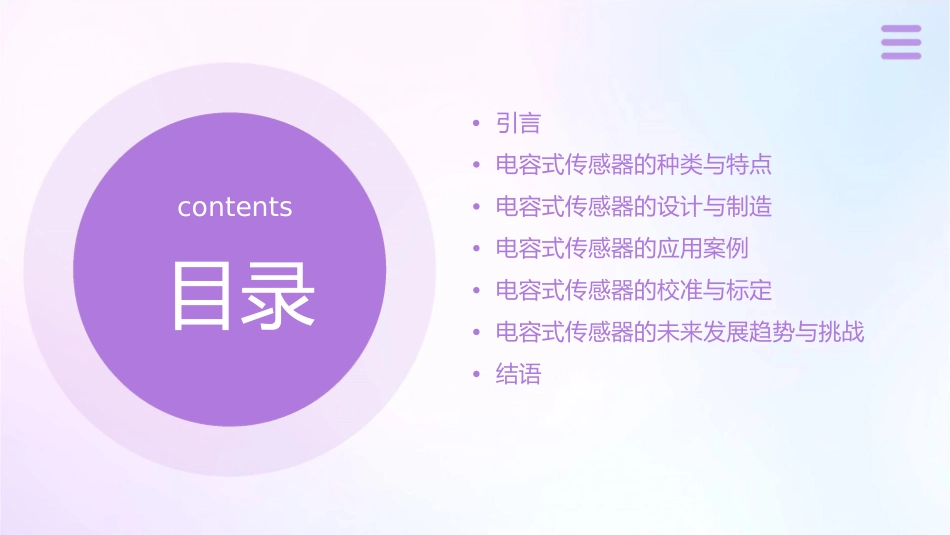

电容式传感器资料课件•引言•电容式传感器的种类与特点•电容式传感器的设计与制造•电容式传感器的应用案例•电容式传感器的校准与标定•电容式传感器的未来发展趋势与挑战•结语contents目录01引言什么是电容式传感器电容式传感器是一种基于电容原理的传感器，它通过测量电容值的变化来感知周围环境的变化。电容式传感器具有结构简单、响应速度快、灵敏度高、抗干扰能力强等优点，因此在许多领域得到广泛应用。电容式传感器的应用场景工业自动化汽车电子用于检测物体的位置、速度、压力等参数。用于检测气缸压力、油量等参数。医疗设备环境监测用于检测呼吸、心率等生理参数。用于检测温度、湿度、气压等参数。电容式传感器的基本原理电容式传感器由两个平行电极组成，当被测物体靠近其中一个电极时，两电极之间的电容值会发生变化。电容值的变化与被测物体的位置、电容式传感器可以通过加装放大器和转换器等辅助设备，将电容值的变化转换成电信号输出，以便后续处理和分析。形状、大小等因素有关，因此可以通过测量电容值的变化来感知被测物体的变化。02电容式传感器的种类与特点变极距型电容式传感器测量范围有限灵敏度较高线性范围较窄变面积型电容式传感器测量范围较大灵敏度较高线性范围较宽螺旋型电容式传感器测量范围较大灵敏度较高线性范围较宽电容式传感器的特点与优势结构简单对环境影响小，适应性强体积小，重量轻抗干扰能力强，可靠性高灵敏度高，分辨率高03电容式传感器的设计与制造电容式传感器的设计原则确定测量范围和精度选择合适的敏感材料根据应用需求，确定传感器的测量范围和精度等级。选择具有高介电常数、低损耗、稳定性好的敏感材料。设计电极结构优化传感器尺寸根据敏感材料的特点，设计电极结构，如平行板、圆筒等。根据应用场景和制造工艺，优化传感器尺寸，以提高灵敏度和降低成本。电容式传感器的制造工艺流程制造电极制备敏感材料采用精密加工或薄膜工艺制造电极。采用真空镀膜、化学气相沉积等方法制备敏感材料。组装传感器标定与测试将电极和敏感材料组装在一起，形成传感器。对传感器进行标定和测试，以确保其精度和稳定性。电容式传感器的材料选择与处理010203电极材料粘合剂敏感材料选用具有高介电常数、低损耗、稳定性好的敏感材料，如聚酰亚胺、聚四氟乙烯等。根据应用场景和敏感材料选择电极材料，如金、银、不锈钢等。选用具有高绝缘性、耐高温、抗老化的粘合剂，以确保传感器稳定可靠。04电容式传感器的应用案例电容式传感器在液位测量中的应用总结词高精度、非接触式测量、适应性强详细描述电容式传感器利用电容量的变化来检测液位，具有高精度、非接触式测量、适应性强等优点。适用于各种液体的液位测量，如酸碱液、腐蚀性液体、导电性液体等。电容式传感器在压力监测中的应用总结词高精度、可靠性高、寿命长详细描述电容式传感器可将压力变化转化为电容量的变化，从而实现对压力的精确测量。具有高精度、可靠性高、寿命长等优点，适用于各种工业和医疗领域的压力监测。电容式传感器在位置检测中的应用总结词高精度、响应速度快、抗干扰能力强详细描述电容式传感器可检测物体位置的变化，适用于各种需要位置检测的场合，如自动化生产线、机器人、精密加工设备等。具有高精度、响应速度快、抗干扰能力强等优点。电容式传感器在温度测量中的应用总结词高精度、快速响应、稳定性好详细描述电容式传感器可将温度变化转化为电容量的变化，从而实现对温度的精确测量。具有高精度、快速响应、稳定性好等优点，适用于各种需要温度测量的场合，如环境监测、医疗设备、工业生产等。05电容式传感器的校准与标定电容式传感器的误差来源及影响分析0102制造误差安装误差由于制造工艺限制，传感器本身可能存在误差。传感器的安装位置和方式可能影响其测量精度。环境因素电磁干扰温度、湿度、压力等环境因素可能影响传感器的测量结果。电磁干扰可能导致传感器测量结果不准确。0304电容式传感器的校准方法及步骤硬件校准软件校准综合校准通过调整传感器的硬件参数，如灵敏度、零点等，来校准传感器。通过修改传感器的软件算法，如补偿算法、滤波算法等...
