高中物理 第6章第一节 传感器及其工作原理知能优化训练 新人教版选修3-2VIP免费

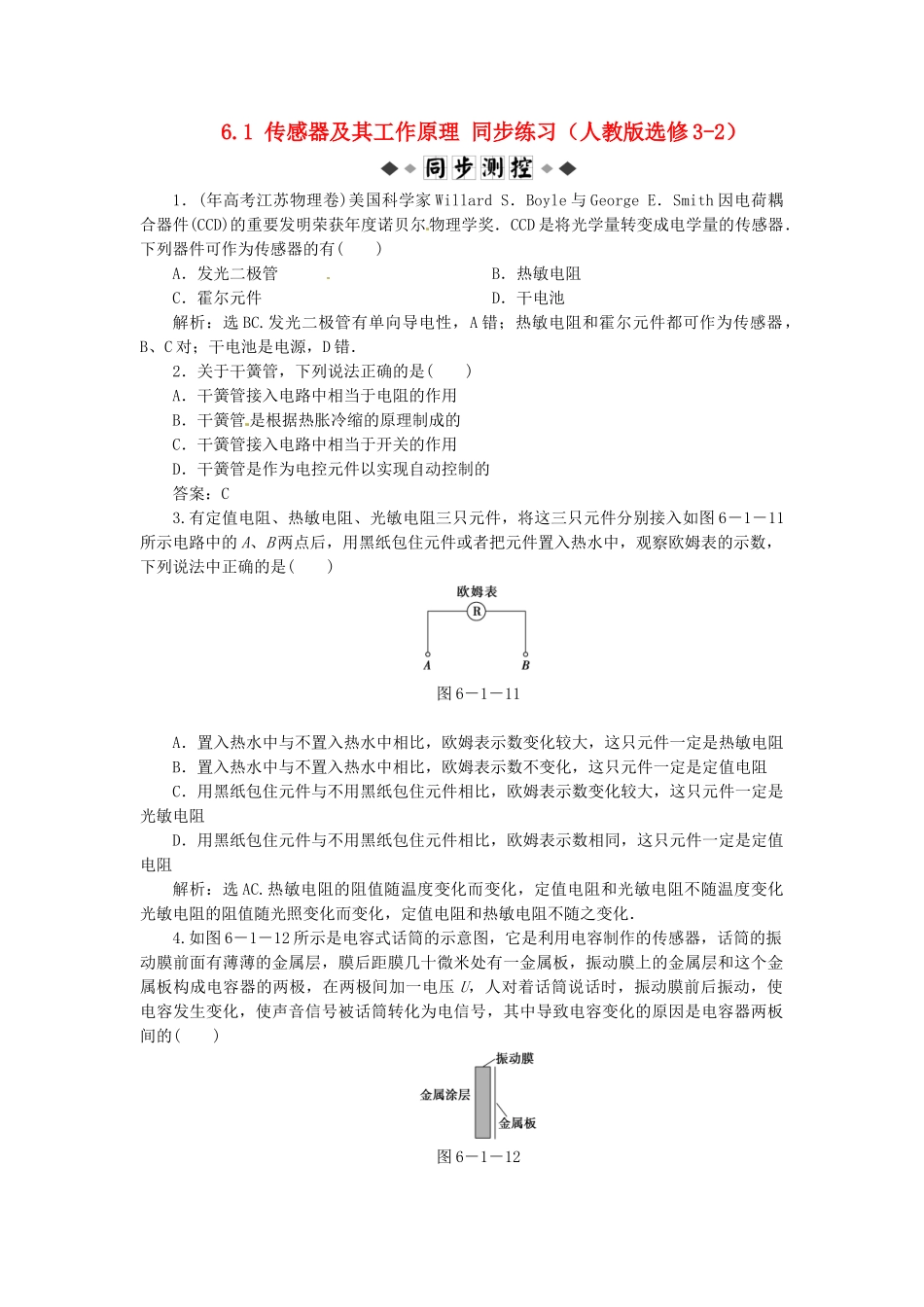

6.1传感器及其工作原理同步练习（人教版选修3-2）1．(年高考江苏物理卷)美国科学家WillardS．Boyle与GeorgeE．Smith因电荷耦合器件(CCD)的重要发明荣获年度诺贝尔物理学奖．CCD是将光学量转变成电学量的传感器．下列器件可作为传感器的有()A．发光二极管B．热敏电阻C．霍尔元件D．干电池解析：选BC.发光二极管有单向导电性，A错；热敏电阻和霍尔元件都可作为传感器，B、C对；干电池是电源，D错．2．关于干簧管，下列说法正确的是()A．干簧管接入电路中相当于电阻的作用B．干簧管是根据热胀冷缩的原理制成的C．干簧管接入电路中相当于开关的作用D．干簧管是作为电控元件以实现自动控制的答案：C3.有定值电阻、热敏电阻、光敏电阻三只元件，将这三只元件分别接入如图6－1－11所示电路中的A、B两点后，用黑纸包住元件或者把元件置入热水中，观察欧姆表的示数，下列说法中正确的是()图6－1－11A．置入热水中与不置入热水中相比，欧姆表示数变化较大，这只元件一定是热敏电阻B．置入热水中与不置入热水中相比，欧姆表示数不变化，这只元件一定是定值电阻C．用黑纸包住元件与不用黑纸包住元件相比，欧姆表示数变化较大，这只元件一定是光敏电阻D．用黑纸包住元件与不用黑纸包住元件相比，欧姆表示数相同，这只元件一定是定值电阻解析：选AC.热敏电阻的阻值随温度变化而变化，定值电阻和光敏电阻不随温度变化光敏电阻的阻值随光照变化而变化，定值电阻和热敏电阻不随之变化．4.如图6－1－12所示是电容式话筒的示意图，它是利用电容制作的传感器，话筒的振动膜前面有薄薄的金属层，膜后距膜几十微米处有一金属板，振动膜上的金属层和这个金属板构成电容器的两极，在两极间加一电压U，人对着话筒说话时，振动膜前后振动，使电容发生变化，使声音信号被话筒转化为电信号，其中导致电容变化的原因是电容器两板间的()图6－1－12A．距离变化B．正对面积变化C．介质变化D．电压变化解析：选A.平行板电容器的电容C∝εrS/d，本题中的介质没有变化，正对面积也没有变化，引起电容变化的因素是板间距离d.5.如图6－1－13所示，截面为矩形的金属导体，放在磁场中，当导体中通有电流时，导体的上下表面的电势有什么关系()图6－1－13A．UM＞UNB．UM＝UNC．UM＜UND．无法判断解析：选A.霍尔效应形成的原因是带电粒子在磁场中受到洛伦兹力的作用，做定向移动形成的，根据左手定则，电子受到向下的洛伦兹力作用，向N板运动，则M板剩下正电荷，所以UM＞UN.故选A.一、选择题1．利用半导体材料可以制成()A．标准电阻B．热敏电阻C．光敏电阻D．温度报警器答案：BCD2．街旁的路灯，江海里的航标都要求在夜晚亮，白天熄，利用半导体的电学特性制成了自动点亮、熄灭的装置，实现了自动控制，这是利用半导体的()A．压敏性B．光敏性C．热敏性D．三种特性都利用答案：B3.如图6－1－14是观察电阻随温度变化情况的示意图．现在把杯中的水由冷水变为热水，关于欧姆表的读数变化情况正确的是()图6－1－14A．如果R为金属热电阻，读数变大，且变化非常明显B．如果R为金属热电阻，读数变小，且变化不明显C．如果R为热敏电阻(用半导体材料制作)，读数变化非常明显D．如果R为热敏电阻(用半导体材料制作)，读数变化不明显解析：选C.若为金属热电阻，温度升高后，电阻变大，读数变化不明显，A、B错误．若为热敏电阻，读数将明显变化，C对D错．4．金属铂的电阻值对温度高低非常敏感，图6－1－15中可能表示金属铂电阻的U－I图线是()图6－1－15解析：选B.金属铂导体的电阻对温度的变化很敏感，电阻随温度的升高而增大，在一定温度下其U－I图线是非线性的且图线的斜率越来越大，故B正确．5.如图6－1－16所示为一测定液面高低的传感器示意图，A为固定的导体芯，B为导体芯外面的一层绝缘物质，C为导电液体，把传感器接到图示电路中，已知灵敏电流表指针偏转方向与电流方向相同．如果发现指针正向右偏转，则导电液体深度h的变化为()图6－1－16A．正在增大B．正在减小C．不变D．无法确定解析：选B.由电源极性及电流方向可知，A、B构成的电容器上的电荷量减小，据C＝，电容C在减小，可推知正对面积S减小，即h在减小．6.如图6－1－17所示，...
