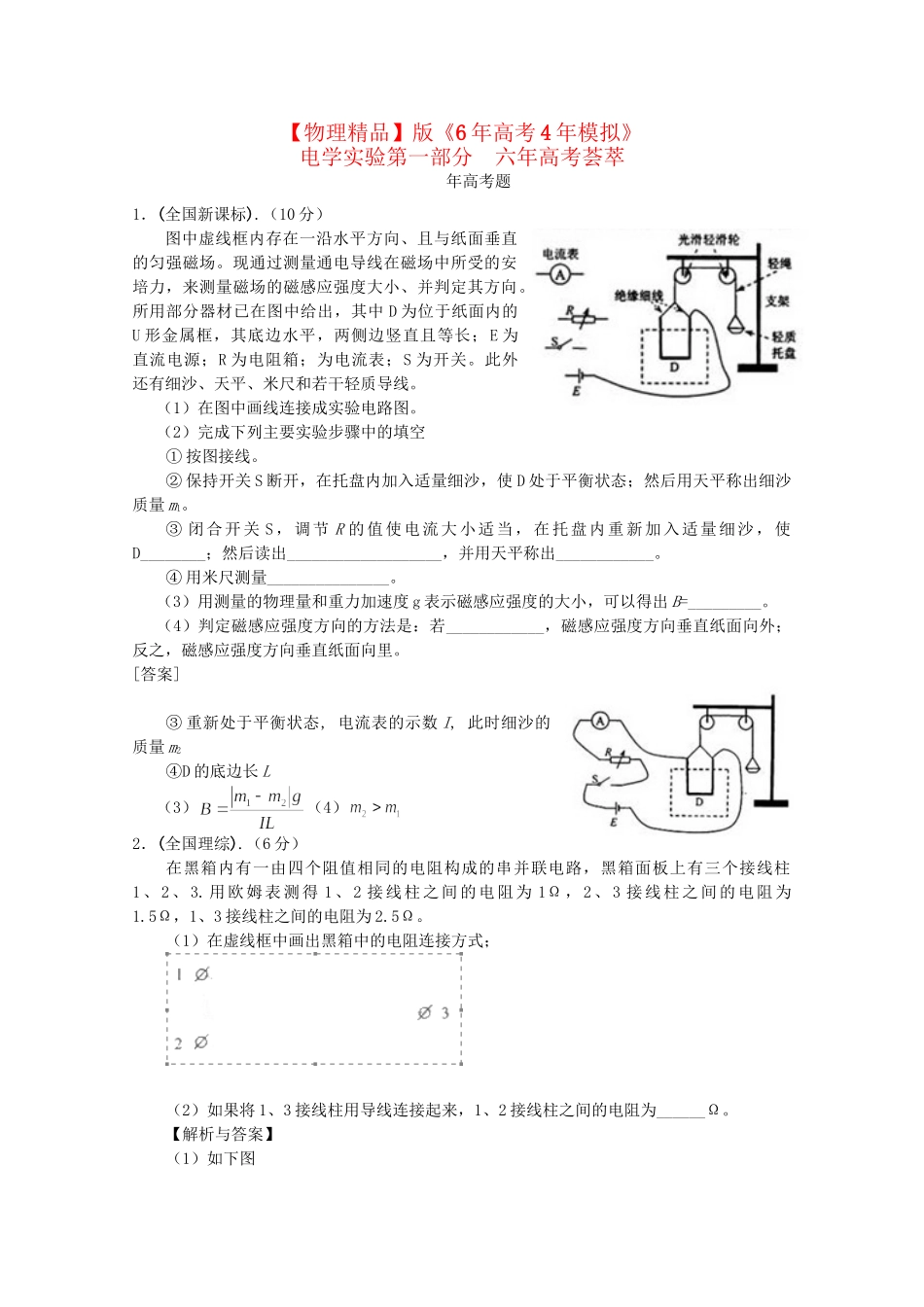

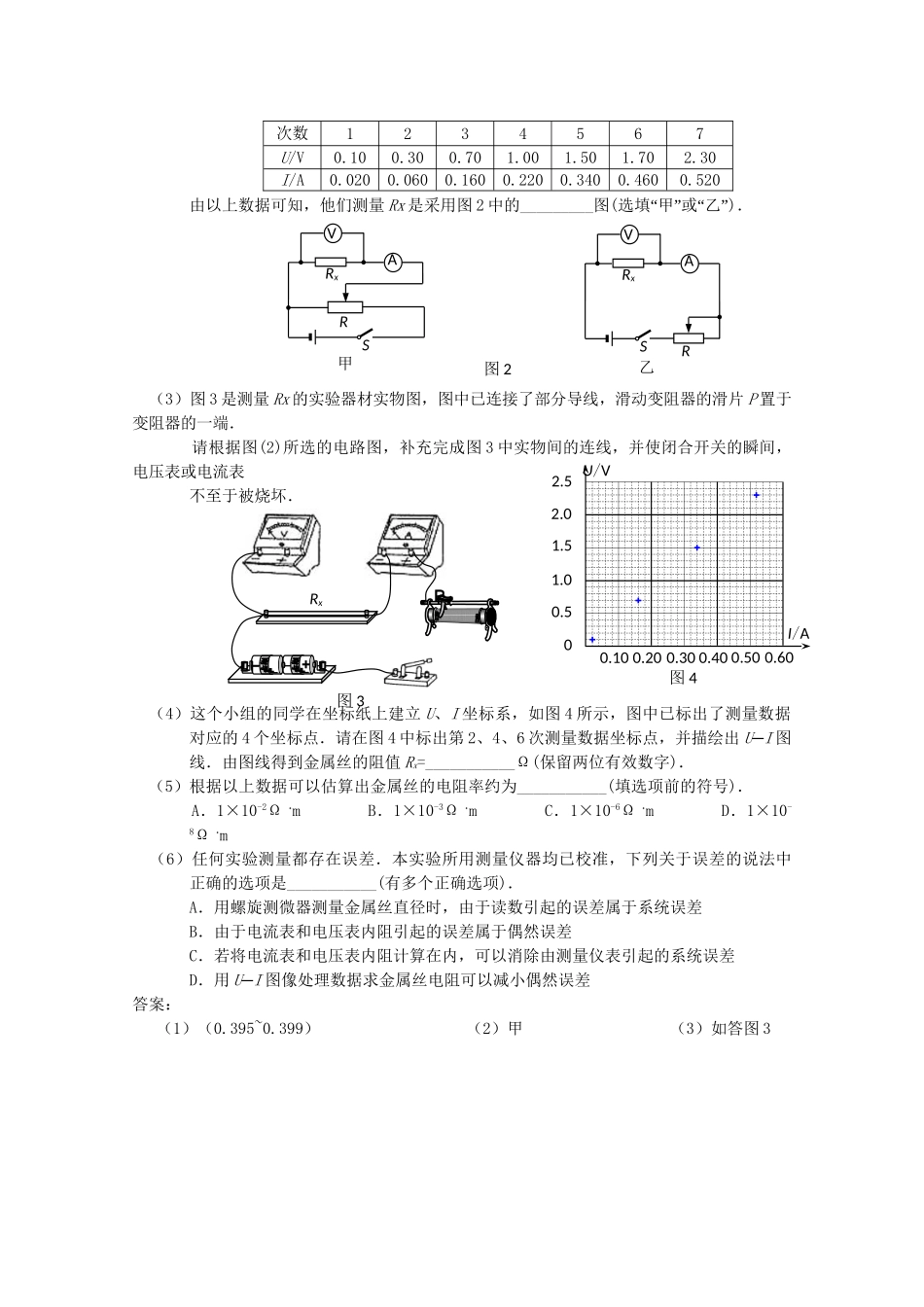

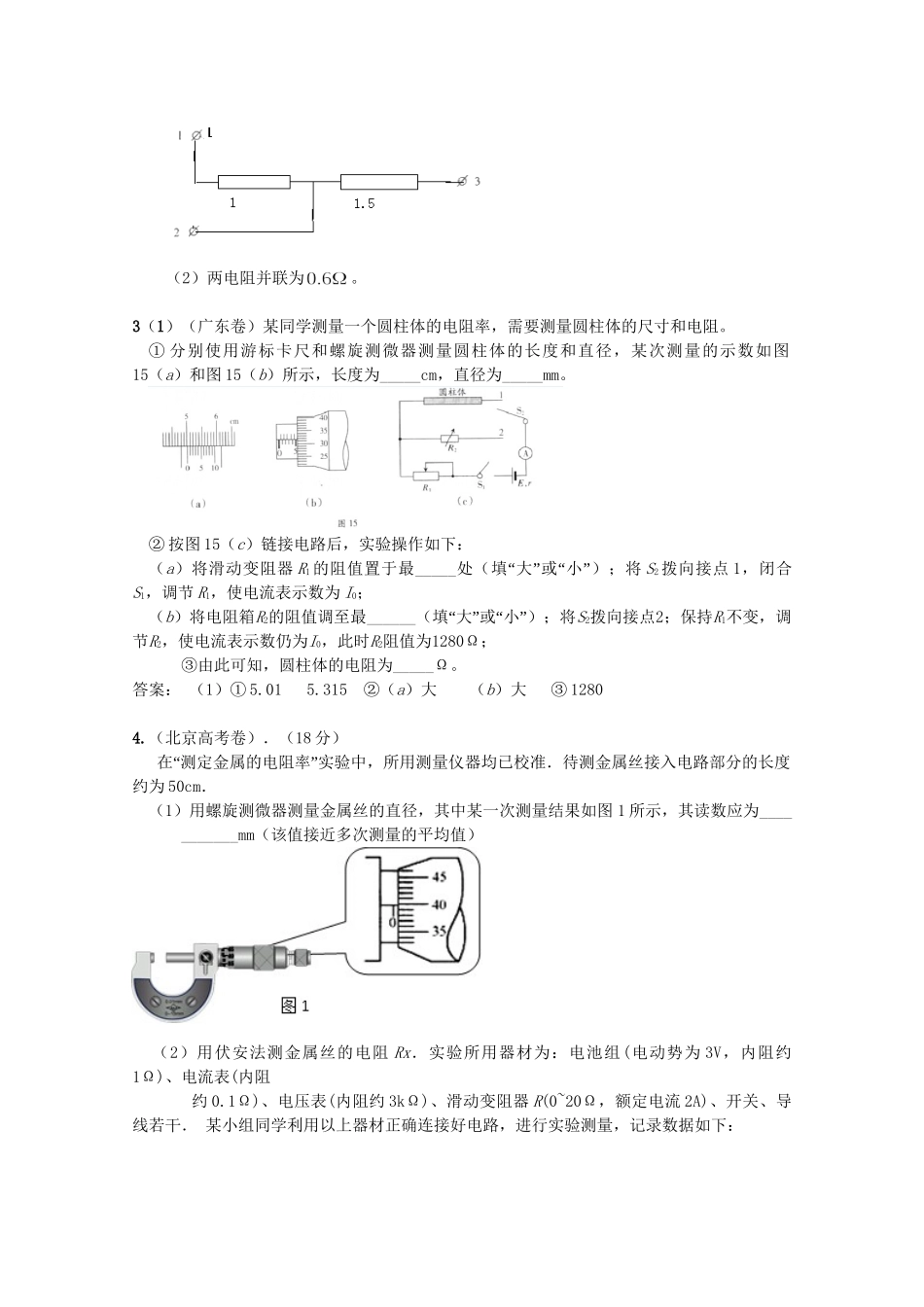

【物理精品】版《6年高考4年模拟》电学实验第一部分六年高考荟萃年高考题1．(全国新课标).（10分）图中虚线框内存在一沿水平方向、且与纸面垂直的匀强磁场。现通过测量通电导线在磁场中所受的安培力，来测量磁场的磁感应强度大小、并判定其方向。所用部分器材已在图中给出，其中D为位于纸面内的U形金属框，其底边水平，两侧边竖直且等长；E为直流电源；R为电阻箱；为电流表；S为开关。此外还有细沙、天平、米尺和若干轻质导线。（1）在图中画线连接成实验电路图。（2）完成下列主要实验步骤中的填空①按图接线。②保持开关S断开，在托盘内加入适量细沙，使D处于平衡状态；然后用天平称出细沙质量m1。③闭合开关S，调节R的值使电流大小适当，在托盘内重新加入适量细沙，使D________；然后读出___________________，并用天平称出____________。④用米尺测量_______________。（3）用测量的物理量和重力加速度g表示磁感应强度的大小，可以得出B=_________。（4）判定磁感应强度方向的方法是：若____________，磁感应强度方向垂直纸面向外；反之，磁感应强度方向垂直纸面向里。[答案]③重新处于平衡状态,电流表的示数I,此时细沙的质量m2④D的底边长L（3）（4）2．(全国理综).（6分）在黑箱内有一由四个阻值相同的电阻构成的串并联电路，黑箱面板上有三个接线柱1、2、3.用欧姆表测得1、2接线柱之间的电阻为1Ω，2、3接线柱之间的电阻为1.5Ω，1、3接线柱之间的电阻为2.5Ω。（1）在虚线框中画出黑箱中的电阻连接方式；（2）如果将1、3接线柱用导线连接起来，1、2接线柱之间的电阻为______Ω。【解析与答案】（1）如下图（2）两电阻并联为。3（1）（广东卷）某同学测量一个圆柱体的电阻率，需要测量圆柱体的尺寸和电阻。①分别使用游标卡尺和螺旋测微器测量圆柱体的长度和直径，某次测量的示数如图15（a）和图15（b）所示，长度为_____cm，直径为_____mm。②按图15（c）链接电路后，实验操作如下：（a）将滑动变阻器R1的阻值置于最_____“”“”处（填大或小）；将S2拨向接点1，闭合S1，调节R1，使电流表示数为I0；（b）将电阻箱R2的阻值调至最______“”“”（填大或小）；将S2拨向接点2；保持R1不变，调节R2，使电流表示数仍为I0，此时R2阻值为1280Ω；③由此可知，圆柱体的电阻为_____Ω。答案：（1）①5.015.315②（a）大（b）大③12804.（北京高考卷）．（18分）“”在测定金属的电阻率实验中，所用测量仪器均已校准．待测金属丝接入电路部分的长度约为50cm．（1）用螺旋测微器测量金属丝的直径，其中某一次测量结果如图1所示，其读数应为___________mm（该值接近多次测量的平均值）（2）用伏安法测金属丝的电阻Rx．实验所用器材为：电池组(电动势为3V，内阻约1Ω)、电流表(内阻约0.1Ω)、电压表(内阻约3kΩ)、滑动变阻器R(0~20Ω，额定电流2A)、开关、导线若干．某小组同学利用以上器材正确连接好电路，进行实验测量，记录数据如下：由以上数据可知，他们测量Rx是采用图2中的_________图(“”“”选填甲或乙)．（3）图3是测量Rx的实验器材实物图，图中已连接了部分导线，滑动变阻器的滑片P置于变阻器的一端．请根据图(2)所选的电路图，补充完成图3中实物间的连线，并使闭合开关的瞬间，电压表或电流表不至于被烧坏．（4）这个小组的同学在坐标纸上建立U、I坐标系，如图4所示，图中已标出了测量数据对应的4个坐标点．请在图4中标出第2、4、6次测量数据坐标点，并描绘出U─I图线．由图线得到金属丝的阻值Rx=___________Ω(保留两位有效数字)．（5）根据以上数据可以估算出金属丝的电阻率约为___________(填选项前的符号)．A．1×10-2ΩmB．1×10-3ΩmC．1×10-6ΩmD．1×10-8Ωm（6）任何实验测量都存在误差．本实验所用测量仪器均已校准，下列关于误差的说法中正确的选项是___________(有多个正确选项)．A．用螺旋测微器测量金属丝直径时，由于读数引起的误差属于系统误差B．由于电流表和电压表内阻引起的误差属于偶然误差C．若将电流表和电压表内阻计算在内，可以消除由测量仪表引起的系统误差D．用U─I图像处理数据求金属丝电阻可以减小偶然误差答案：（1）（0.395~0.399）（2）甲...
