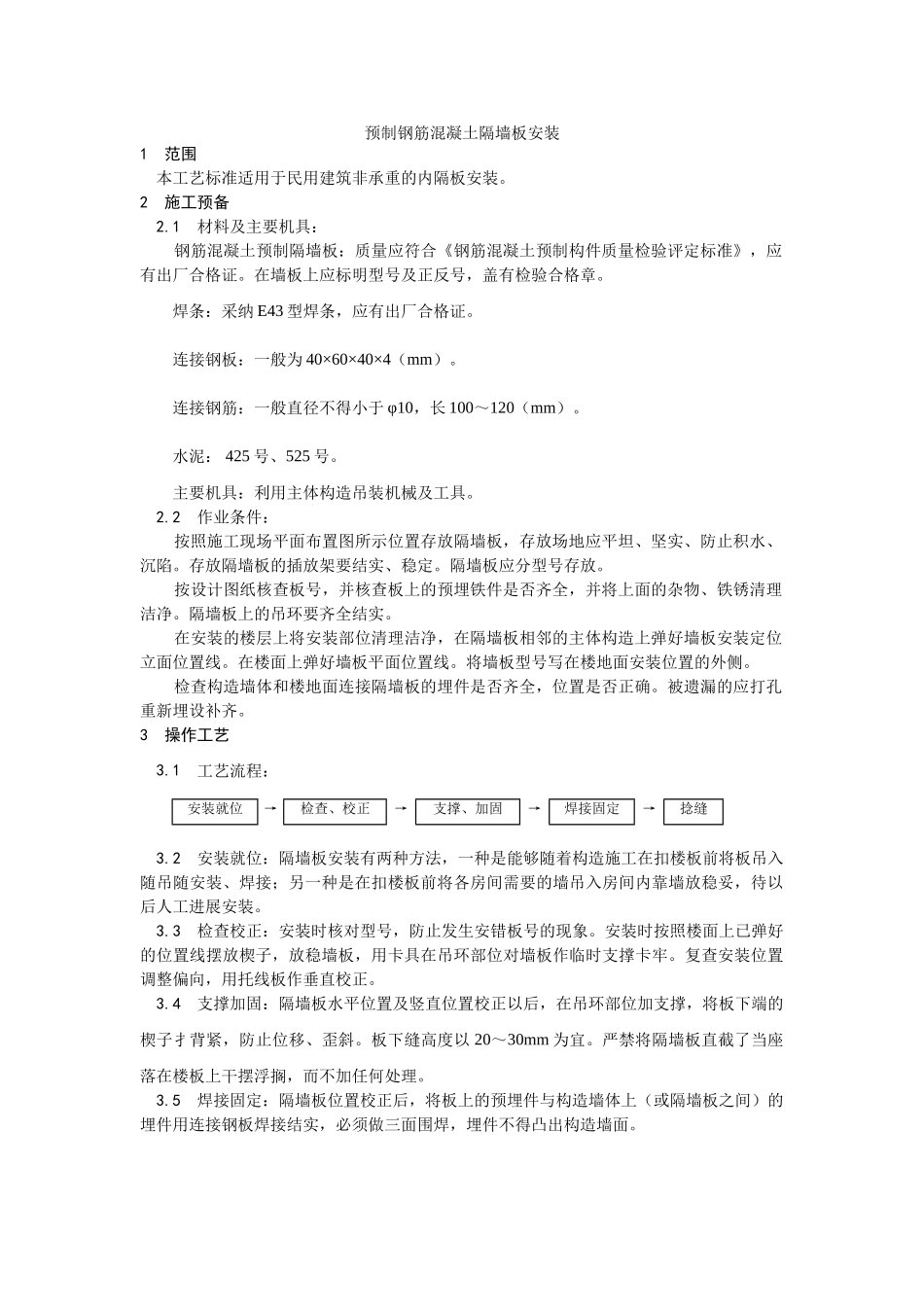

预制钢筋混凝土隔墙板安装1范围本工艺标准适用于民用建筑非承重的内隔板安装。2施工预备2.1材料及主要机具：钢筋混凝土预制隔墙板：质量应符合《钢筋混凝土预制构件质量检验评定标准》，应有出厂合格证。在墙板上应标明型号及正反号，盖有检验合格章。焊条：采纳E43型焊条，应有出厂合格证。连接钢板：一般为40×60×40×4（mm）。连接钢筋：一般直径不得小于φ10，长100～120（mm）。水泥：425号、525号。主要机具：利用主体构造吊装机械及工具。2.2作业条件：按照施工现场平面布置图所示位置存放隔墙板，存放场地应平坦、坚实、防止积水、沉陷。存放隔墙板的插放架要结实、稳定。隔墙板应分型号存放。按设计图纸核查板号，并核查板上的预埋铁件是否齐全，并将上面的杂物、铁锈清理洁净。隔墙板上的吊环要齐全结实。在安装的楼层上将安装部位清理洁净，在隔墙板相邻的主体构造上弹好墙板安装定位立面位置线。在楼面上弹好墙板平面位置线。将墙板型号写在楼地面安装位置的外侧。检查构造墙体和楼地面连接隔墙板的埋件是否齐全，位置是否正确。被遗漏的应打孔重新埋设补齐。3操作工艺3.1工艺流程：安装就位→检查、校正→支撑、加固→焊接固定→捻缝3.2安装就位：隔墙板安装有两种方法，一种是能够随着构造施工在扣楼板前将板吊入随吊随安装、焊接；另一种是在扣楼板前将各房间需要的墙吊入房间内靠墙放稳妥，待以后人工进展安装。3.3检查校正：安装时核对型号，防止发生安错板号的现象。安装时按照楼面上已弹好的位置线摆放楔子，放稳墙板，用卡具在吊环部位对墙板作临时支撑卡牢。复查安装位置调整偏向，用托线板作垂直校正。3.4支撑加固：隔墙板水平位置及竖直位置校正以后，在吊环部位加支撑，将板下端的楔子扌背紧，防止位移、歪斜。板下缝高度以20～30mm为宜。严禁将隔墙板直截了当座落在楼板上干摆浮搁，而不加任何处理。3.5焊接固定：隔墙板位置校正后，将板上的预埋件与构造墙体上（或隔墙板之间）的埋件用连接钢板焊接结实，必须做三面围焊，埋件不得凸出构造墙面。3.6捻缝：隔墙板焊接稳妥之后，四周边的缝隙均用1∶水泥砂浆捻塞密实，砂浆内掺水泥用量10%的107胶，缝宽大于30mm时用C20豆石混凝土填满捻实。当板缝砂浆具有一定强度以后退出楔子，将楔孔填实。板缝砂浆应做到密实、平坦，阴角顺直，以利装修。4质量标准4.1保证工程：使用的原材料应符合设计要求和施工标准的规定，并有出厂合格证。构件的型号、位置及连接固定节点的做法，必须符合设计要求。隔墙板应有出厂“合格证”。用豆石混凝土或砂浆做的板缝，计量要精确，填塞要密实，认真养护。其强度应满足设计要求。4.2根本工程：构件位置、节点构造、连接锚固做法，均应符合设计要求。连接钢板应三面满焊，焊缝饱满，焊波均匀，焊渣和飞溅物去除洁净。钢筋接头的焊缝长度及厚度符合设计要求，焊缝外表平坦，无烧伤、凹陷、焊瘤、裂纹、咬边、气孔和夹渣等缺陷。4.3同意偏向工程，见表4-42。表4-42项次项目同意偏向(mm)检查方法1垂直度3用2m托线板2轴线位置偏移3尺量检查3墙板拼缝5用直尺、楔形塞尺检查4标高±用水准仪或尺量检查5成品保护5.1隔墙板堆放场地应平坦、坚实，不得积水或沉陷。板应在插放架内立放，下面垫木板或方木，防止折断或弯曲变形。5.2隔墙板运输和吊卸过程中，应采取措施防止折裂。5.3安装设备管道需在板上打孔穿墙时，严禁用大锤猛击墙板，严峻损坏的墙板不应使用。5.4墙板校正、焊接以后要及时捻缝，尚未捻缝前，墙板上下端楔子要楔紧，不得松动，防止墙板位移。6应留意的质量咨询题6.1埋件位移：消费墙板时没有认真操纵，给施工时造成困难。6.2隔墙板装卸、运输、堆放不留意成品保护使墙板缺楞掉角：墙板有损坏，应用1∶水泥砂浆加D%的107胶进展修补。6.3构件消费时出池强底低，使墙板挠曲变形。6.4焊接隔墙板时按规定使用预备好的钢板连接，防止焊接不牢。连接用埋件不应缺少，防止焊接点数不够。6.5隔墙板安装时，应坐浆、捻缝，防止单摆浮搁。7质量记录本工艺标准应具备以下质量记录：7.1构件产品合格证。7.2构件位置、型号预检记录。
