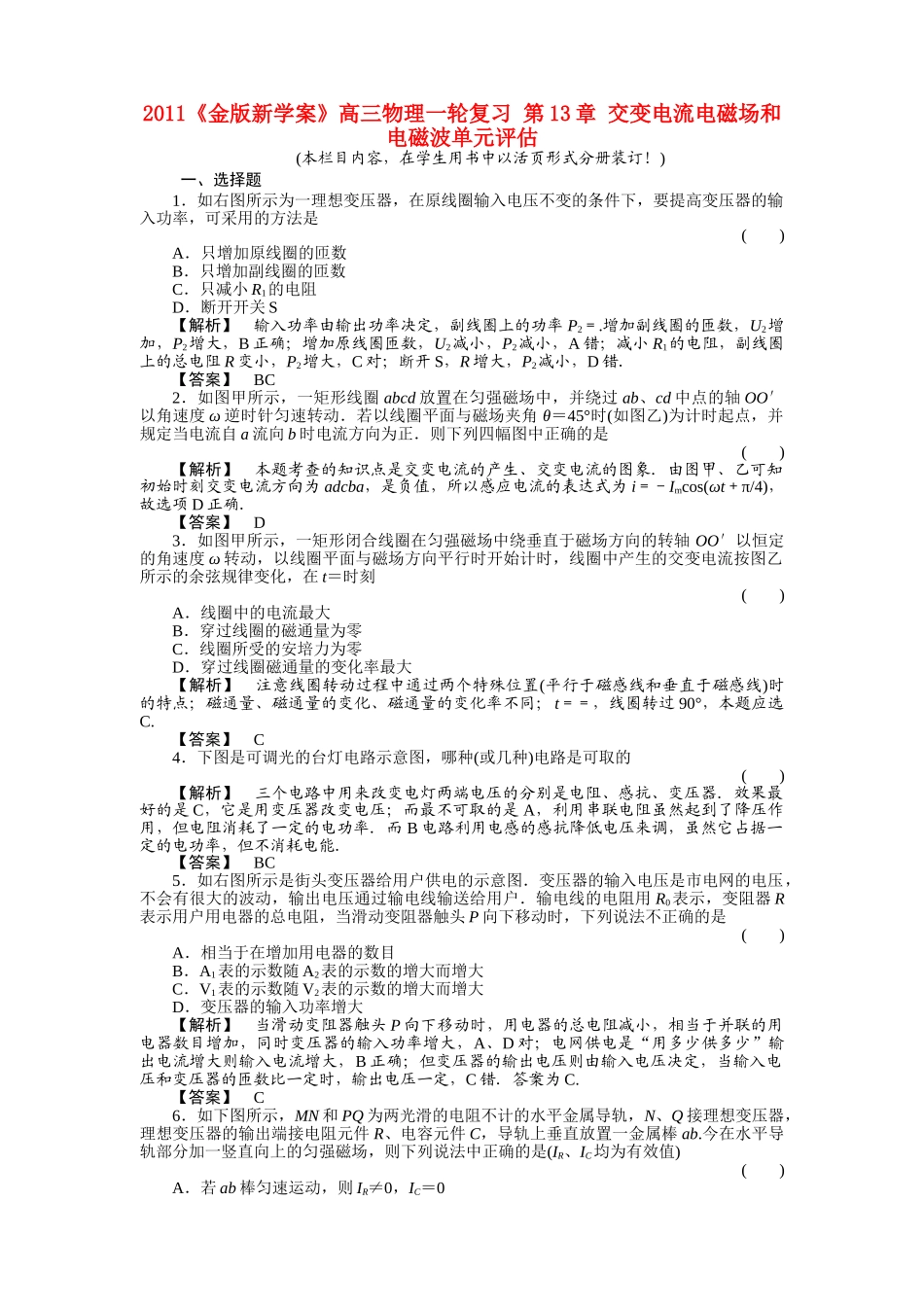

2011《金版新学案》高三物理一轮复习第13章交变电流电磁场和电磁波单元评估(本栏目内容，在学生用书中以活页形式分册装订！)一、选择题1．如右图所示为一理想变压器，在原线圈输入电压不变的条件下，要提高变压器的输入功率，可采用的方法是()A．只增加原线圈的匝数B．只增加副线圈的匝数C．只减小R1的电阻D．断开开关S【解析】输入功率由输出功率决定，副线圈上的功率P2＝.增加副线圈的匝数，U2增加，P2增大，B正确；增加原线圈匝数，U2减小，P2减小，A错；减小R1的电阻，副线圈上的总电阻R变小，P2增大，C对；断开S，R增大，P2减小，D错．【答案】BC2．如图甲所示，一矩形线圈abcd放置在匀强磁场中，并绕过ab、cd中点的轴OO′以角速度ω逆时针匀速转动．若以线圈平面与磁场夹角θ＝45°时(如图乙)为计时起点，并规定当电流自a流向b时电流方向为正．则下列四幅图中正确的是()【解析】本题考查的知识点是交变电流的产生、交变电流的图象．由图甲、乙可知初始时刻交变电流方向为adcba，是负值，所以感应电流的表达式为i＝－Imcos(ωt＋π/4)，故选项D正确．【答案】D3．如图甲所示，一矩形闭合线圈在匀强磁场中绕垂直于磁场方向的转轴OO′以恒定的角速度ω转动，以线圈平面与磁场方向平行时开始计时，线圈中产生的交变电流按图乙所示的余弦规律变化，在t＝时刻()A．线圈中的电流最大B．穿过线圈的磁通量为零C．线圈所受的安培力为零D．穿过线圈磁通量的变化率最大【解析】注意线圈转动过程中通过两个特殊位置(平行于磁感线和垂直于磁感线)时的特点；磁通量、磁通量的变化、磁通量的变化率不同；t＝＝，线圈转过90°，本题应选C.【答案】C4．下图是可调光的台灯电路示意图，哪种(或几种)电路是可取的()【解析】三个电路中用来改变电灯两端电压的分别是电阻、感抗、变压器．效果最好的是C，它是用变压器改变电压；而最不可取的是A，利用串联电阻虽然起到了降压作用，但电阻消耗了一定的电功率．而B电路利用电感的感抗降低电压来调，虽然它占据一定的电功率，但不消耗电能．【答案】BC5．如右图所示是街头变压器给用户供电的示意图．变压器的输入电压是市电网的电压，不会有很大的波动，输出电压通过输电线输送给用户．输电线的电阻用R0表示，变阻器R表示用户用电器的总电阻，当滑动变阻器触头P向下移动时，下列说法不正确的是()A．相当于在增加用电器的数目B．A1表的示数随A2表的示数的增大而增大C．V1表的示数随V2表的示数的增大而增大D．变压器的输入功率增大【解析】当滑动变阻器触头P向下移动时，用电器的总电阻减小，相当于并联的用电器数目增加，同时变压器的输入功率增大，A、D对；电网供电是“用多少供多少”输出电流增大则输入电流增大，B正确；但变压器的输出电压则由输入电压决定，当输入电压和变压器的匝数比一定时，输出电压一定，C错．答案为C.【答案】C6．如下图所示，MN和PQ为两光滑的电阻不计的水平金属导轨，N、Q接理想变压器，理想变压器的输出端接电阻元件R、电容元件C，导轨上垂直放置一金属棒ab.今在水平导轨部分加一竖直向上的匀强磁场，则下列说法中正确的是(IR、IC均为有效值)()A．若ab棒匀速运动，则IR≠0，IC＝0B．若ab棒匀速运动，则IR＝0，IC＝0C．若ab棒在某一中心位置两侧做简谐运动，则IR≠0，IC≠0D．若ab棒做匀加速运动，则IR≠0，IC＝0【解析】ab匀速切割时产生恒定电动势，原线圈中有稳定恒电流，副线圈不产生电磁感应现象，故副线圈电流为零，A错B对；若ab棒在某一中心位置两侧做简谐运动，原线圈中产生周期性变化的电流，副线圈产生电磁感应现象，副线圈电流不为零，电容器进行充放电，故C对；当ab匀加速运动时，产生的电动势均匀增加，原线圈中的电流均匀增加，产生的磁场均匀增强，副线圈中产生稳定的感应电动势，副线圈两端电压不变，因而电容器不会充电．故选项D也正确．【答案】BCD7．(2010年大连一模)如右图所示是磁电式电流表的结构图和磁场分布图，若磁极与圆柱间的磁场都是沿半径方向，且磁场有理想的边界，线圈经过有磁场的位置处磁感应强度大小相等．某同学用此种电流表中的线圈和磁体做成发电机使用，让线圈匀速转动，若从图中水平...
