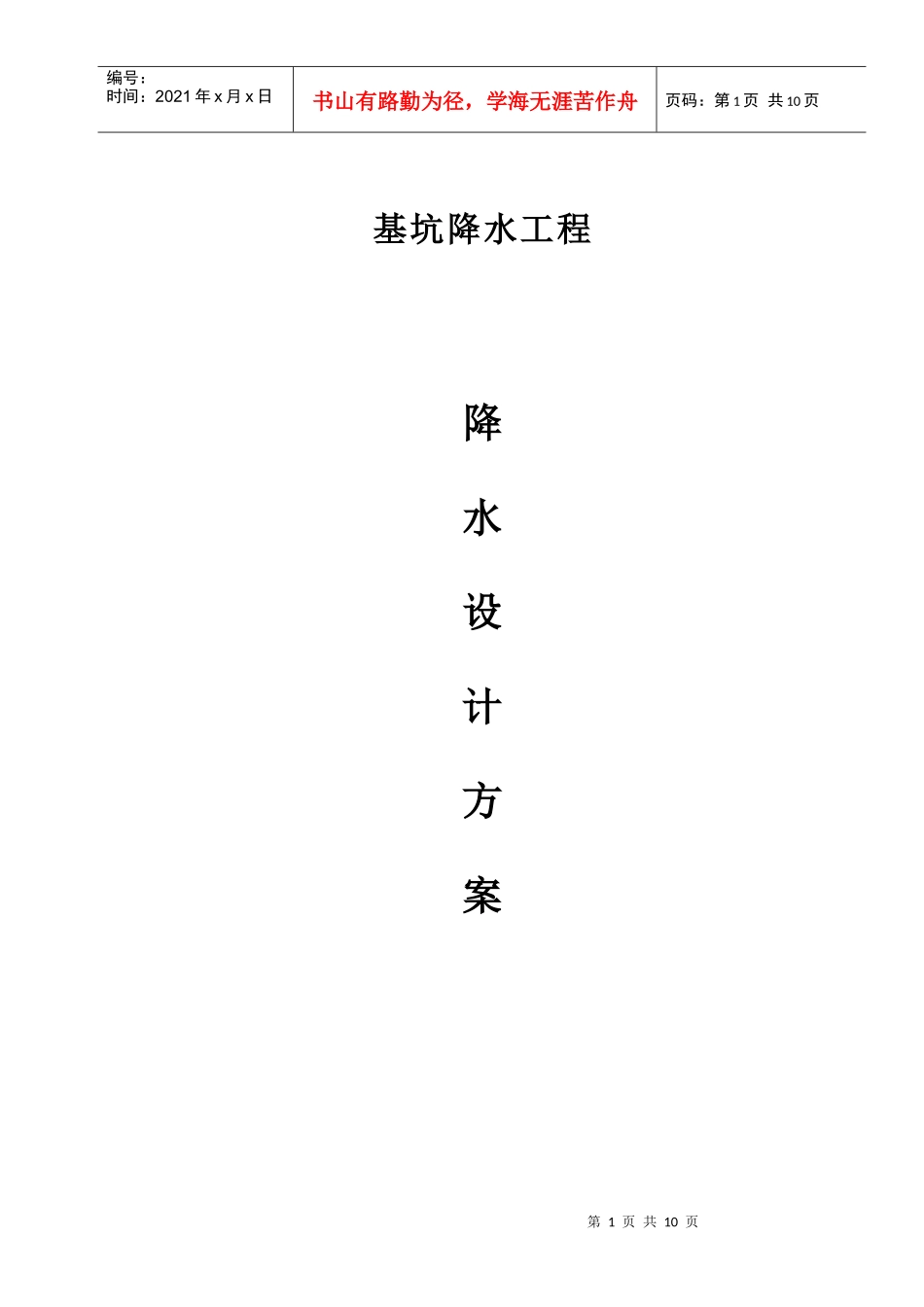

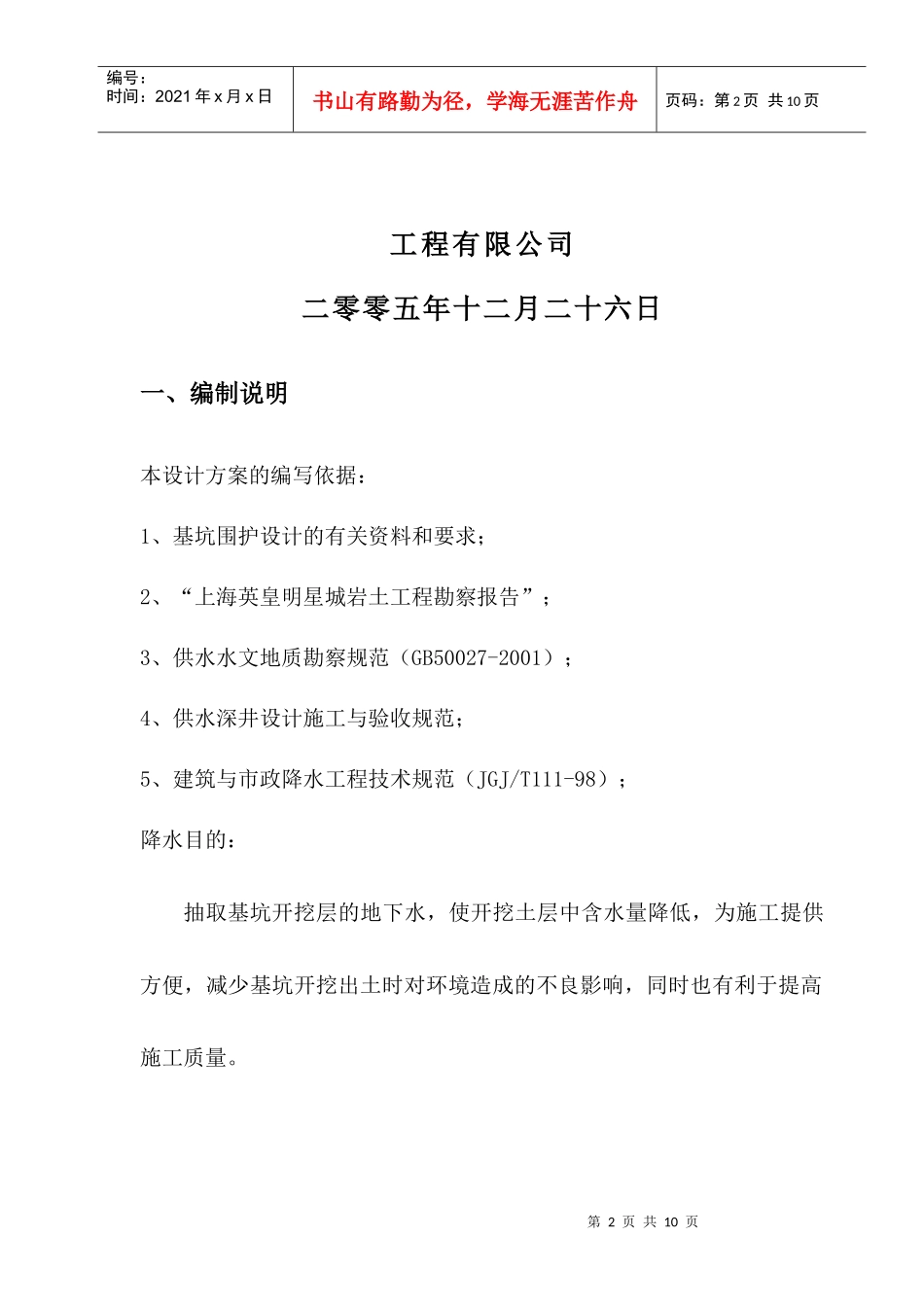

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页基坑降水工程降水设计方案第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页工程有限公司二零零五年十二月二十六日一、编制说明本设计方案的编写依据：1、基坑围护设计的有关资料和要求；2、“上海英皇明星城岩土工程勘察报告”；3、供水水文地质勘察规范（GB50027-2001）；4、供水深井设计施工与验收规范；5、建筑与市政降水工程技术规范（JGJ/T111-98）；降水目的：抽取基坑开挖层的地下水，使开挖土层中含水量降低，为施工提供方便，减少基坑开挖出土时对环境造成的不良影响，同时也有利于提高施工质量。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页二、工程概况建设单位：）有限公司；设计单位：建筑设计顾问有限公司；围护设计：工程勘察设计研究院有限公司；勘察单位：工程勘察设计研究院有限公司。拟建的位于上海繁华的商业区-黄浦区，西临河南南路，东临候家路，南为紫华路，北侧为吴家弄路。本工程为地下三层，场地自然地坪标高为-0.60m，基坑开挖深度为12.85m，基坑东西长120m，南北长约160m,周边长550m，整个基坑面积为16000m2。基坑围护采用钻孔灌桩结合深层搅拌桩，支撑系统为三道钢筋砼支撑。钻孔灌注桩采用直径1100mm，桩条27~29m，间距为1300mm。深层搅拌桩桩长20m左右。本工程的工程桩为钻孔灌注桩。立柱桩利用工程桩并插入钢格柱。围护体系局部坑内进行深层搅拌桩加固。第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页三.场地工程地质条件1.地形、地貌和地面标高上海地区位于长江三角洲冲积平原的东南前缘。拟建场区地貌单一，属长江三角洲下游滨海平原地貌类型。拟建场地地势平坦，经实测各勘探点的高程在3.6～4.00m之间（吴淞高程）。2.地基土的构成与特征经勘察，拟建场地80m深度范围内，按成因类型、土层结构及其性状特征可划分为6层。地层多以水平层状分布，第⑥层缺失，处于滨海平原相古河道沉积区。有关工程沿线地层分布规律和变化情况详见工程地质剖面图、钻孔柱状图及静力触探测试成果图表。各土层的土性描述与特征详见下表。地质年层序土层名称层底标高（m）层厚（m）①1填土2.42～-0.551.60～4.7Q43②1粉质粘土1.25～-0.170.3～2.0Q42**Expressionisfaulty**淤泥质粉质粘土夹砂质粉土-2.97～-3.853.2～4.5④淤泥质粘土-13.68～-15.2610.3～11.9Q41⑤1粉质粘土-18.58~-21.244.7～7.1第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页⑤3粉质粘土夹粘质粉土-35.86~-42.7315.6～22.8⑤4粉质粘土-37.06~-41.571.2～3.9Q32⑦2-1粉细砂-45.13~-47.132.40～9.50⑦2-2粉细砂-51.67~-53.065.30～7.20⑦3粉砂夹砂质粉土未穿未穿3.水文地质条件地下水为赋存于场地浅部土层中的潜水及深部承压水。场地浅部潜水稳定水位埋深为0.65～1.60m（绝对标高为3.19～2.54m），潜水水位主要受大气降水、地表径流等影响呈幅度不等的变化。场地揭示的第⑦层为上海地区第一承压含水层，其顶板埋深一般为40.0m左右，水头埋深的变化幅度为3～11m之间。经验算，基坑底不存在第⑦层承压水突涌危险性。四、疏干井布置一般根据基坑面积按单井有效抽水面积a井的经验值来确定，而经验值是根据场地潜水含水层的特性及基坑的平面形状来确定。单井有效抽水面积a井的经验值为主体结构范围：一第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页般为200m2～300m2，本工程疏干井设计以250m2考虑，共计布置67口疏干井，井深以18m考虑（见结构图和平面布置图），井号为S1～S67，考虑到第④层淤泥质粘土层厚度比较厚，该层降水有一定难度，所以考虑采用真空深井的措施。井结构参数表类别井深(m)数量(口)孔径（mm）管径（mm）过滤器长度(m)沉淀管长度(m)实管长度(m)降水井18676002731017五、施工工艺及技术措施5.1、工艺流程准备工作→钻机进场→定位安装...
