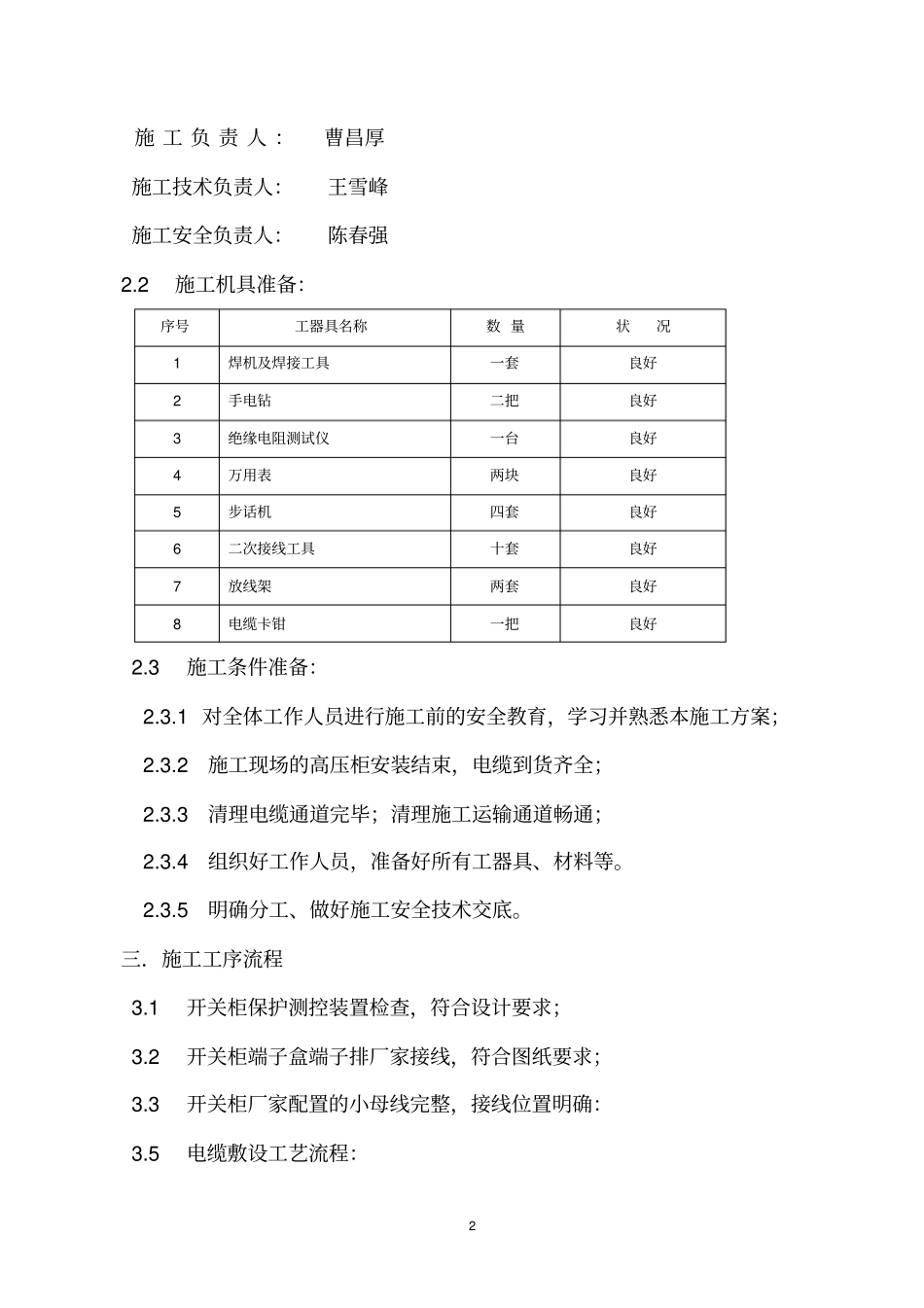

1一、概述1.1工程概况乌海20MWp光伏项目范围内的全部土建建筑、安装及调试工程。包括光伏场区内、外建、构筑物包括与其配套的暖通、给排水、电照、消防、围墙等土建施工及光伏场区内支架、设备安装、调试工程。所有设备的卸车、保管。场外、内道路、升压站安装工程、场内外集电线路(含光伏场区至升压站线路)、阵列基础、变配电基础、交通维护工程、支架、设备安装工程及其它工程土建建筑及安装工程施工，变电站、光伏区单体、分系统、整套启动调试等直到光伏电站全部带电运行1.2施工依据1.2.1《电气装置安装工程电气设备交接试验标准》（GB50150-91）1.2.2《电气装置安装工程盘、柜二次回路结线施工及验收规范》（GB50171-92）1.2.3《电气装置安装工程低压电器施工及验收规范》（GB50254-96）1.3施工安全执行标准1.3.1《电力建设安全工作规程》DL5009.3－1997。1.3.2《电业安全工作规程》（发电厂和变电所电气部分）DL408—91。1.3.3中国电网公司颁发的：《安全生产工作规定》。1.3.4《安全生产监督规定》。1.3.5电网公司《变电站安健环设施标准》（Q／CSG10001－2004）。1.3.6《电网公司防止人身伤亡事故十项重点措施》。二．施工前的准备2.1施工的组织：2施工负责人：曹昌厚施工技术负责人：王雪峰施工安全负责人：陈春强2.2施工机具准备：序号工器具名称数量状况1焊机及焊接工具一套良好2手电钻二把良好3绝缘电阻测试仪一台良好4万用表两块良好5步话机四套良好6二次接线工具十套良好7放线架两套良好8电缆卡钳一把良好2.3施工条件准备：2.3.1对全体工作人员进行施工前的安全教育，学习并熟悉本施工方案；2.3.2施工现场的高压柜安装结束，电缆到货齐全；2.3.3清理电缆通道完毕；清理施工运输通道畅通；2.3.4组织好工作人员，准备好所有工器具、材料等。2.3.5明确分工、做好施工安全技术交底。三．施工工序流程3.1开关柜保护测控装置检查，符合设计要求；3.2开关柜端子盒端子排厂家接线，符合图纸要求；3.3开关柜厂家配置的小母线完整，接线位置明确：3.5电缆敷设工艺流程：3核查电缆规格数量→确定电缆敷设位置→确定电缆走向→清理电缆沟道→做好电缆标志→电缆外观及绝缘检查→按施工图电缆清册敷设→电缆整体排扎→端头防护。3.6二次电缆头制作及接线工艺流程：接线单元电缆核对→电缆头高度确定→开电缆→屏蔽地线焊接→热缩头制作→电缆芯拉直→电缆排布→电缆两侧线芯校对→电缆芯接入→各屏柜的屏蔽地线接线→孔洞封堵。四、施工步骤4.1电缆敷设4.1.1根据现场实际情况，准备施工所须的材料和施工机具。4.2.2按照电缆清册，检查电缆到货数量、规格，发现问题，及时提交监理，督促供货单位补充缺项。4.1.3准备好放线架、必要的通讯工具。选择最佳电缆敷设地点，按确定的电缆走向，组织人员敷设电缆。4.1.4要敷设的每条电缆，在电缆的起始端和结束端，要牢固的绑扎好电缆临时标号，并做好防水措施，以免在接线时造成错误。4.1.5布置好电缆沟道内、中间、尾端看守人员，在电缆拖拽的过程中，保持用力一致，慢速行进。4.1.6在电缆拐弯处，施工人员应站立在弯道的外侧，防止由于电缆行进中受力时，造成人员受伤。4.1.7电缆敷设到位后，要做好临时固定措施。电缆的预留部分，应保持在屏顶位置，不应预留太多长度，以免造成浪费。44.2二次接线4.2.1在进行二次接线前，首先应核对本屏端子排是否符合设计图纸要求，核对端子数量和规格是否符合设计，核对可连端子连接位置应正确，接地点端子应有明显的接地线标志；4.2.2按照先后次序排列电缆，剥离钢铠、剥离护套、剥离铜包绝缘、松散线芯、拉直线芯、使用热缩管制作电缆头、校线和套标号头、排线、接线的工作顺序进行电缆接线。4.2.3电缆线芯的切剥长度应满足端子可进部分的长度，应有适量的金属外漏部分，以保证线芯完全接入端子。4.2.4每条电缆的芯线在接入端子前，必须经过校线后，再套入标号管。每个端子上最多只能接入两条线芯，一般都应该是一条线芯。4.2.5如果是需要进行围圈的线芯，其围圈的旋转方向应为顺时针，并与螺栓紧固的旋转方向一致。4.2.6电缆的屏蔽接地线，应压接线耳后，整齐的连接在屏内的接地排上。4.2.7整个端...
