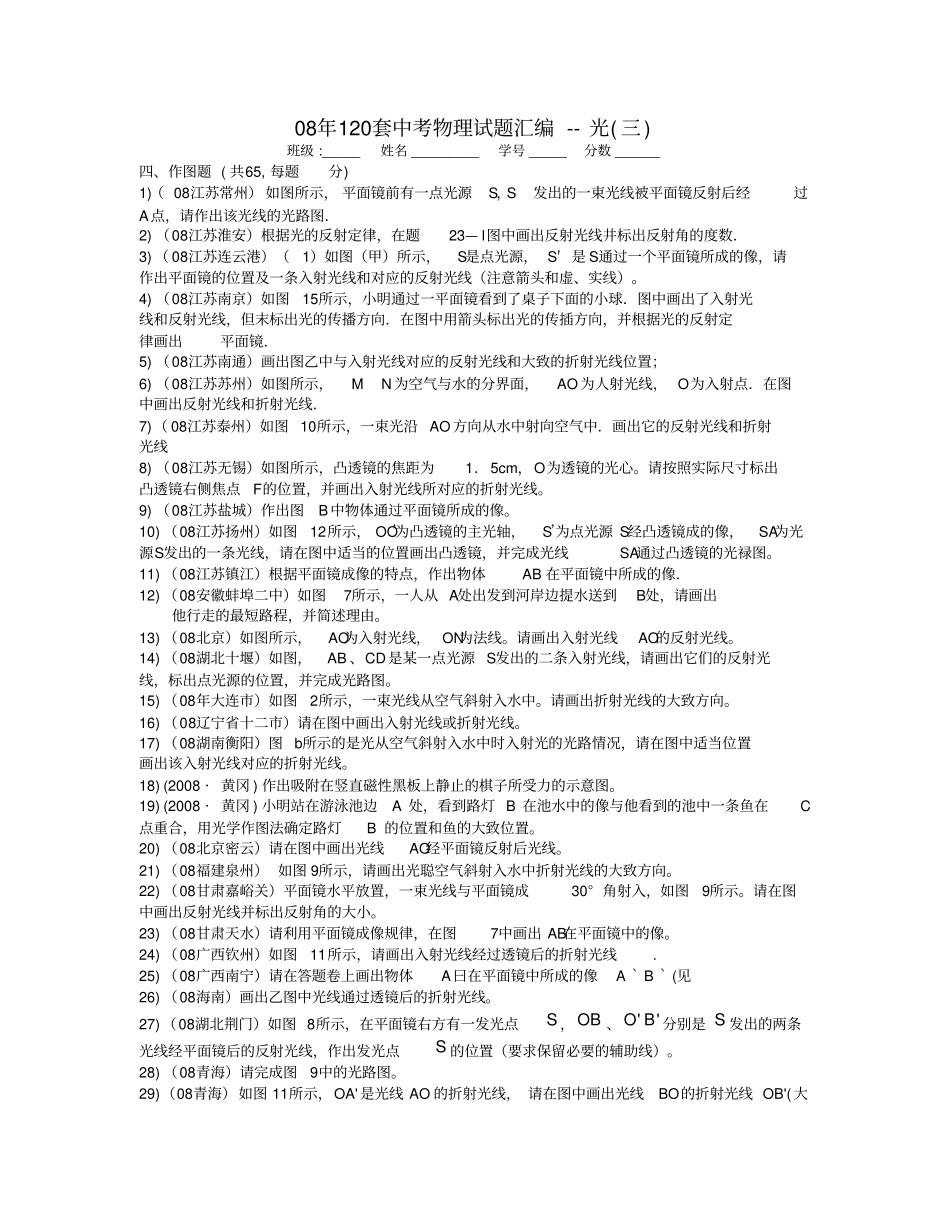

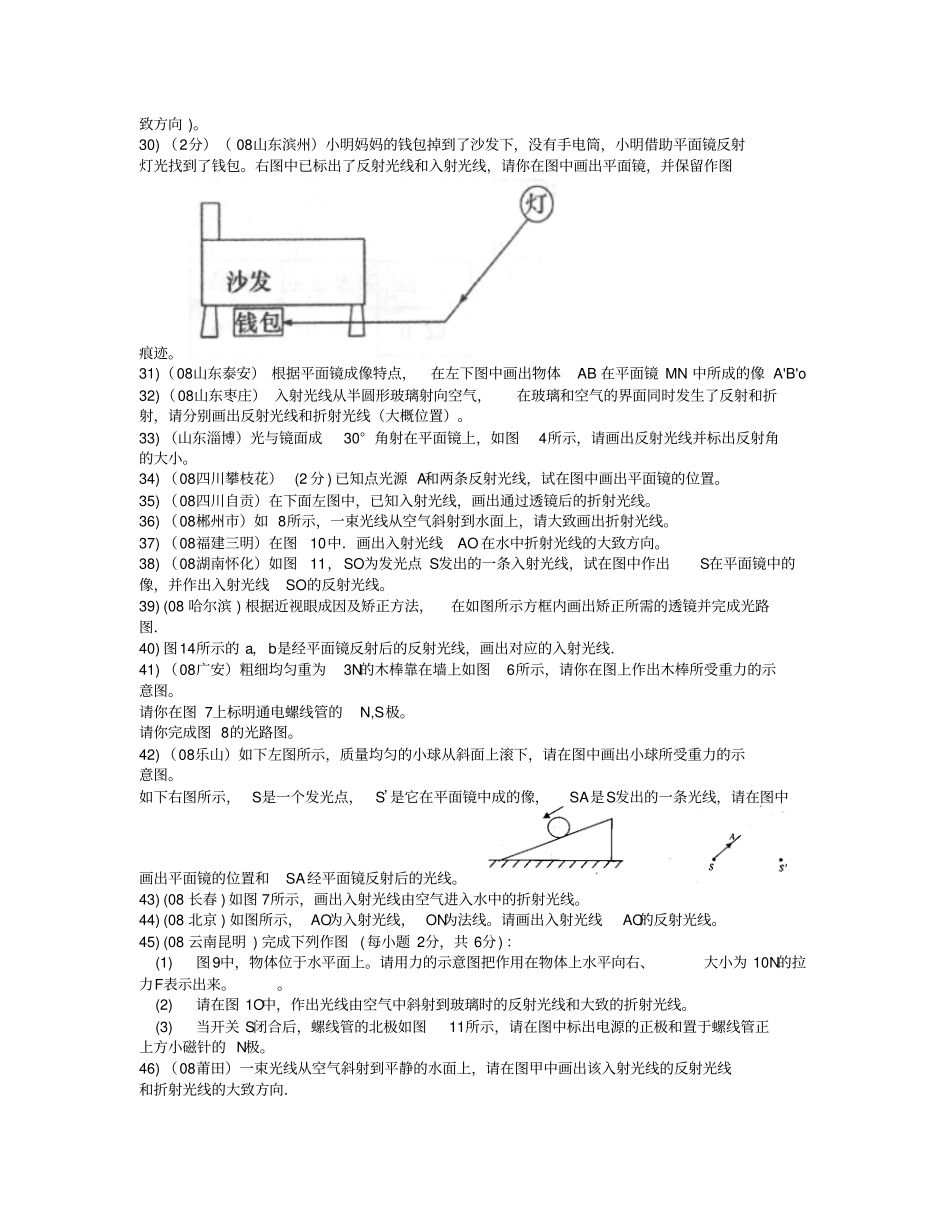

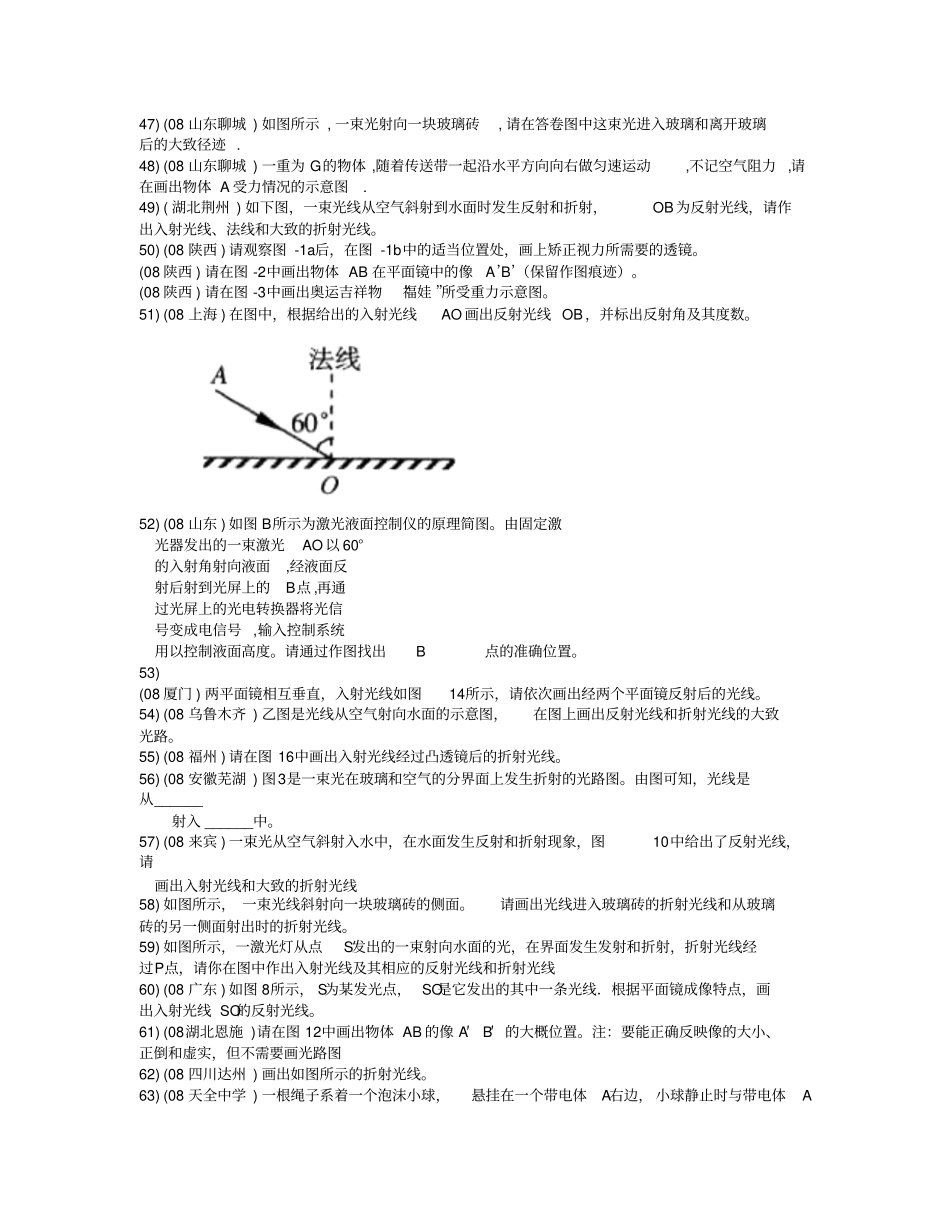

08年120套中考物理试题汇编--光(三)班级:_____姓名_________学号_____分数______四、作图题(共65,每题分)1)（08江苏常州）如图所示，平面镜前有一点光源S，S发出的一束光线被平面镜反射后经过A点，请作出该光线的光路图．2)（08江苏淮安）根据光的反射定律，在题23—l图中画出反射光线井标出反射角的度数．3)（08江苏连云港）（1）如图（甲）所示，S是点光源，S′是S通过一个平面镜所成的像，请作出平面镜的位置及一条入射光线和对应的反射光线（注意箭头和虚、实线）。4)（08江苏南京）如图15所示，小明通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但末标出光的传播方向．在图中用箭头标出光的传插方向，并根据光的反射定律画出平面镜．5)（08江苏南通）画出图乙中与入射光线对应的反射光线和大致的折射光线位置；6)（08江苏苏州）如图所示，MN为空气与水的分界面，AO为人射光线，O为入射点．在图中画出反射光线和折射光线．7)（08江苏泰州）如图10所示，一束光沿AO方向从水中射向空气中．画出它的反射光线和折射光线8)（08江苏无锡）如图所示，凸透镜的焦距为1．5cm，O为透镜的光心。请按照实际尺寸标出凸透镜右侧焦点F的位置，并画出入射光线所对应的折射光线。9)（08江苏盐城）作出图B中物体通过平面镜所成的像。10)（08江苏扬州）如图12所示，OO’为凸透镜的主光轴，S’为点光源S经凸透镜成的像，SA为光源S发出的一条光线，请在图中适当的位置画出凸透镜，并完成光线SA通过凸透镜的光禄图。11)（08江苏镇江）根据平面镜成像的特点，作出物体AB在平面镜中所成的像．12)（08安徽蚌埠二中）如图7所示，一人从A处出发到河岸边提水送到B处，请画出他行走的最短路程，并简述理由。13)（08北京）如图所示，AO为入射光线，ON为法线。请画出入射光线AO的反射光线。14)（08湖北十堰）如图，AB、CD是某一点光源S发出的二条入射光线，请画出它们的反射光线，标出点光源的位置，并完成光路图。15)（08年大连市）如图2所示，一束光线从空气斜射入水中。请画出折射光线的大致方向。16)（08辽宁省十二市）请在图中画出入射光线或折射光线。17)（08湖南衡阳）图b所示的是光从空气斜射入水中时入射光的光路情况，请在图中适当位置画出该入射光线对应的折射光线。18)(2008·黄冈)作出吸附在竖直磁性黑板上静止的棋子所受力的示意图。19)(2008·黄冈)小明站在游泳池边A处，看到路灯B在池水中的像与他看到的池中一条鱼在C点重合，用光学作图法确定路灯B的位置和鱼的大致位置。20)（08北京密云）请在图中画出光线AO经平面镜反射后光线。21)（08福建泉州）如图9所示，请画出光聪空气斜射入水中折射光线的大致方向。22)（08甘肃嘉峪关）平面镜水平放置，一束光线与平面镜成30°角射入，如图9所示。请在图中画出反射光线并标出反射角的大小。23)（08甘肃天水）请利用平面镜成像规律，在图7中画出AB在平面镜中的像。24)（08广西钦州）如图11所示，请画出入射光线经过透镜后的折射光线.25)（08广西南宁）请在答题卷上画出物体A曰在平面镜中所成的像A‵B‵(见26)（08海南）画出乙图中光线通过透镜后的折射光线。27)（08湖北荆门）如图8所示，在平面镜右方有一发光点S，OB、''BO分别是S发出的两条光线经平面镜后的反射光线，作出发光点S的位置（要求保留必要的辅助线）。28)（08青海）请完成图9中的光路图。29)（08青海）如图11所示，OA'是光线AO的折射光线，请在图中画出光线BO的折射光线OB'(大致方向)。30)（2分）（08山东滨州）小明妈妈的钱包掉到了沙发下，没有手电筒，小明借助平面镜反射灯光找到了钱包。右图中已标出了反射光线和入射光线，请你在图中画出平面镜，并保留作图痕迹。31)（08山东泰安）根据平面镜成像特点，在左下图中画出物体AB在平面镜MN中所成的像A'B'o32)（08山东枣庄）入射光线从半圆形玻璃射向空气，在玻璃和空气的界面同时发生了反射和折射，请分别画出反射光线和折射光线（大概位置）。33)（山东淄博）光与镜面成30°角射在平面镜上，如图4所示，请画出反射光线并标出反射角的大小。34)（08四川攀枝花）(2分)已知点光源A和两条反射光线，试在图中画出平面...
