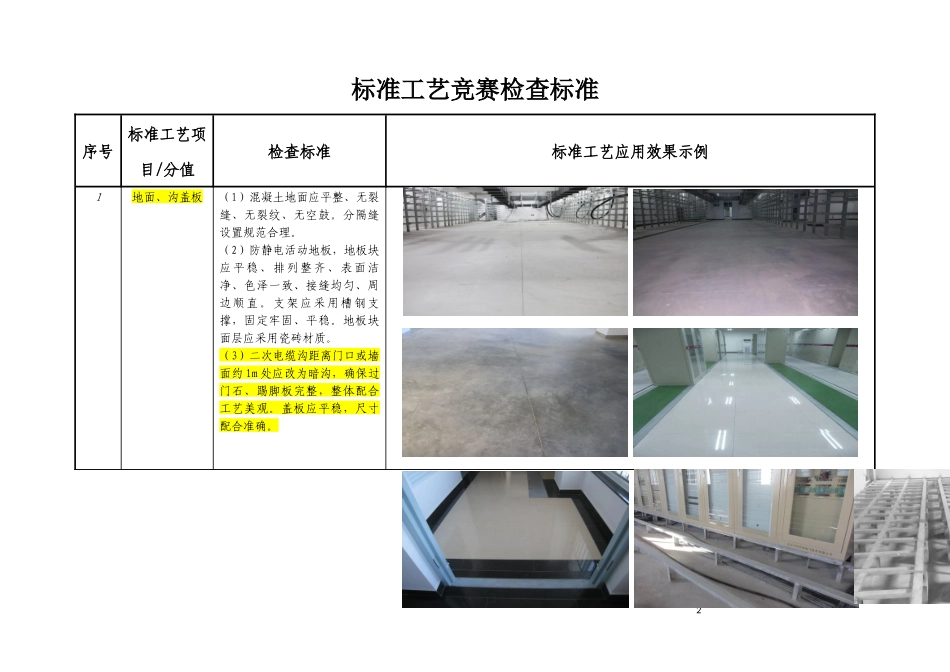

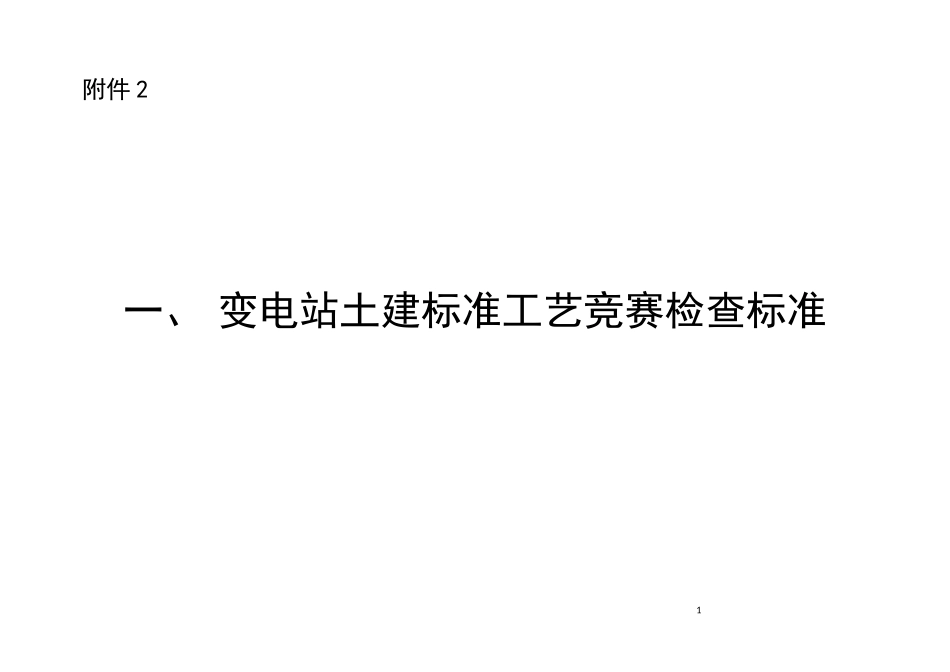

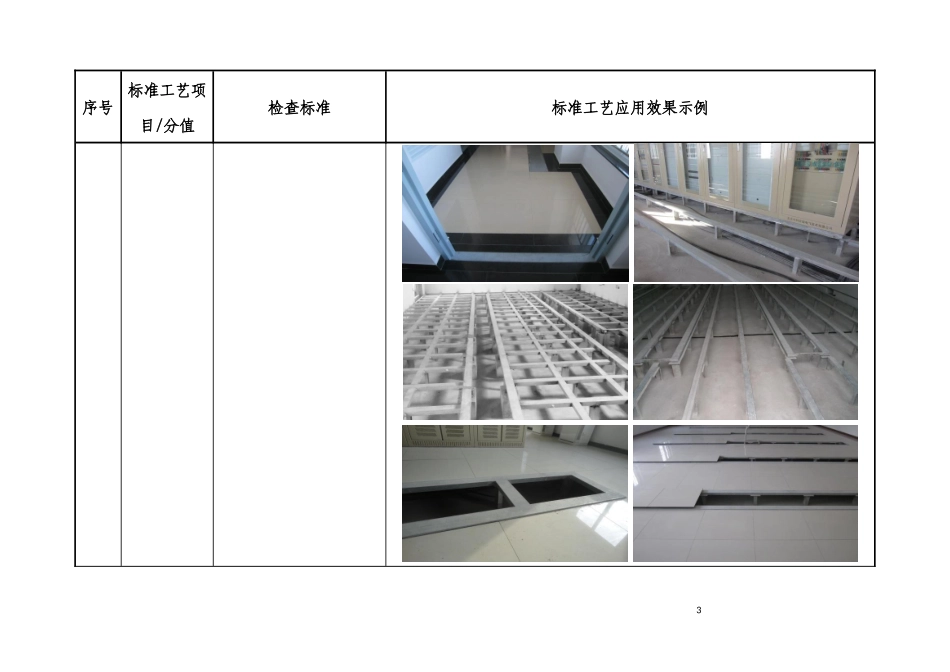

1附件2一、变电站土建标准工艺竞赛检查标准21标准工艺竞赛检查标准序号标准工艺项目/分值检查标准标准工艺应用效果示例1地面、沟盖板（1）混凝土地面应平整、无裂缝、无裂纹、无空鼓。分隔缝设置规范合理。（2）防静电活动地板，地板块应平稳、排列整齐、表面洁净、色泽一致、接缝均匀、周边顺直。支架应采用槽钢支撑，固定牢固、平稳。地板块面层应采用瓷砖材质。（3）二次电缆沟距离门口或墙面约1m处应改为暗沟，确保过门石、踢脚板完整，整体配合工艺美观。盖板应平稳，尺寸配合准确。32序号标准工艺项目/分值检查标准标准工艺应用效果示例43序号标准工艺项目/分值检查标准标准工艺应用效果示例2电缆竖井（1）框架焊接应规范整齐、牢固，接地可靠。（2）面板材质应具有一定强度，开启门合页轴应采用成品五金件，固定应采用螺栓固定，门接地可靠，地线位置设置合理。（3）电缆支架应采用U型槽钢，长度合理实用，地线焊接在靠墙横向槽钢平面，接地明显、可靠，焊接规范。（4）墙面施工完成后方可进行电缆竖井安装。54序号标准工艺项目/分值检查标准标准工艺应用效果示例3防火门及木门等（1）防火门应安装牢固、可靠，材质应具有一定的强度。通往室外的防火门，门口应完整，并采用“子母口”。室内防火门门口应完整，下部采用平口。防火门可拆卸横梁固定采用“T”型连扳，连扳宽度与门框一致。闭门器安装在室内侧，门扇接地线安装在室外侧，且位置应合理。（2）木门用于卫生间时，下部应设置通风百叶窗，有水的房间，门套下部应有防潮措施。（3）站区大门安装应牢固可靠，结构合理，无锈蚀。大门关闭及打开状态均须设置两点限位，限位器滑轮表面应采用柔性材料，限位器应设置防护罩，美观整齐。电动门电源控制箱应安装规范美观，电源线应暗敷设。65序号标准工艺项目/分值检查标准标准工艺应用效果示例76序号标准工艺项目/分值检查标准标准工艺应用效果示例87序号标准工艺项目/分值检查标准标准工艺应用效果示例4窗户（含百叶窗等）（1）窗户（含百叶窗）水平方向的边缘应与瓷砖缝一致，垂直方向边缘应确保瓷砖不能小于1/2，左右对称。（2）百叶窗应安装牢固、规范、结构合理，材质具有一定的强度，垂直方向应增设加强筋，防止百叶变形下垂。电池室百叶窗不得设置在室外墙上。（3）窗户护栏应安装牢固美观，不得有锈蚀。（4）防火闸阀（百叶窗）室内侧金属护网应具备一定强度，护网应装设水平方向和垂直方向的加强带，确保护网安装牢固不变形，边框应加护边。（5）建筑窗户应采用断桥铝合金窗，应采取平开开启方式。98序号标准工艺项目/分值检查标准标准工艺应用效果示例5楼梯、栏杆（含临空平台栏杆）（1）楼梯栏杆及护栏安装必须牢固，符合规范要求，表面工艺美观，临空平台栏杆底部设100mm高的挡板，防止坠物伤人。（2）楼梯侧面应有挡水槛。（3）运输平台栏杆运输口位置应采用插拔方式固定，限位装置应用螺栓紧固，确保护栏安109序号标准工艺项目/分值检查标准标准工艺应用效果示例装牢固。（4）金属栏杆应设置接地端子，确保接地工艺规范，美观。（5）电缆夹层通往电缆隧道的入口处，在不妨碍电缆敷设的位置应设置安全防护围栏，坡道处应设置台阶或礓磋。1110序号标准工艺项目/分值检查标准标准工艺应用效果示例1211序号标准工艺项目/分值检查标准标准工艺应用效果示例6踏步（1）踏步采用石材铺设时，板材面板压立板，表面色泽一致，工艺美观。（2）踏步与建（构）筑物、散水等之间应留置变形缝，采用硅酮耐候胶封闭。（3）细石混凝土踏步应一次浇注完成，不得二次抹面。（4）水泵房室外坡道设置应符合规范要求。7墙面（1）外墙贴砖墙面，瓷砖套割吻合，边缘整齐。粘贴牢固，无空鼓，表面平整、洁净、色泽一致，无裂痕和缺损。接缝应平直、光滑，填嵌应连续、密实，阴阳角方正。（2）外墙弹涂墙面，表面平整，工艺规范，色泽一致，无裂纹。分隔缝布局合理，整体1312序号标准工艺项目/分值检查标准标准工艺应用效果示例工艺效果简洁美观。（3）变电楼外墙距地面约1m范围内采用真石漆工艺。8散水（1）细石混凝土散水，面层表面洁净，无裂纹、脱皮、麻面和起砂现象，一次浇制成型...
